Anschlusspläne - Helios VDD T120 Montage- Und Betriebsvorschrift

Montage- und Betriebsvorschrift
DE
Anschlussplan
SS-1296:
VDD 315/4 T120
VDD 355/4 T120
VDD 400/4 T120
VDD 400/6 T120
VDD 450/4 T120
VDD 450/6 T120
VDD 500/6 T120
VDD 560/6 T120
Anschlussplan
SS-1130:
VDD 500/4 T120
VDD 560/4 T120
VDD 630/6 T120
VDD 710/6 T120
Dachventilatoren – VDD T120
1. Gerät entsprechend den Anschlussplänen anschließen, s. nachfolgendes Kapitel 5.2 „Anschlusspläne".
2. Folgendes ist zu prüfen:
• Netzform, Spannung und Frequenz müssen mit den Angaben des Leistungsschildes übereinstimmen.
• Die Motoren sind grundsätzlich für Rechtslauf im Rechtsdrehfeld (s. Drehrichtungspfeil) verdrahtet.
• Schutzleiter, einschließlich zusätzlicher Potenzialausgleichanschlüsse sind ordnungsgemäß zu installieren!
• Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen.
• Die Einführung der Zuleitung ist fachgerecht auszuführen! Die Anschlussleitung in den Klemmenkasten/ Revi-
sionsschalter (IP65) muss die evtl. auftretenden Schwingungen des Ventilators ausgleichen.

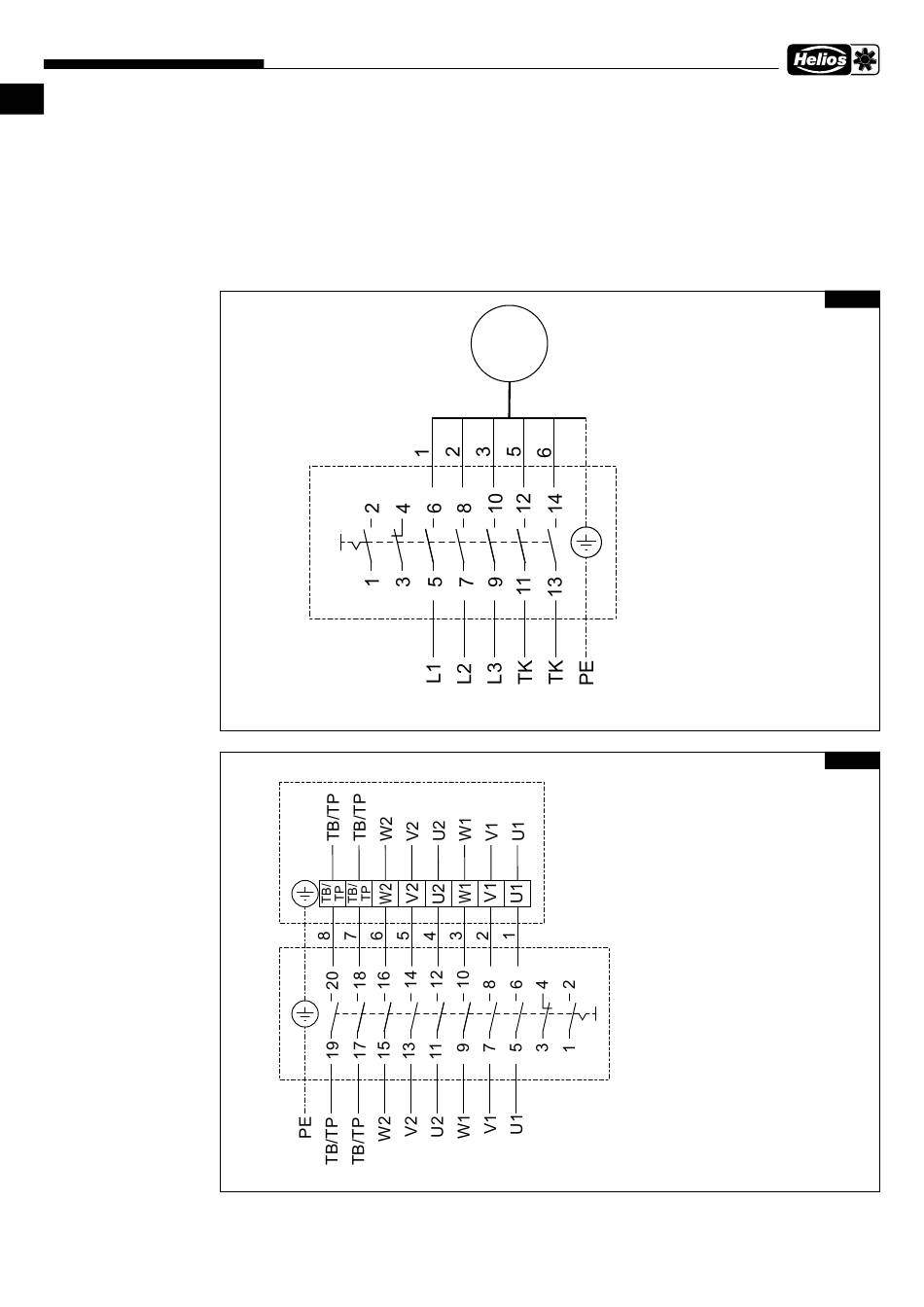

5.2 Anschlusspläne
3~ Motor
M
mit TB (TK)
RS 3+1+2
3~ Motor
mit TB/TP (TK/KL)
Farbcode nach IEC 757
U1
V1
W1
U2
V2
W2
TB/TP WH-ws-weiß-white
PE
Schalter
7
85499 058 SS-1296 23.02.18
BN-br-braun-brown
BU-bl-blau-blue
BK-sw-schwarz-black
RD-rt- rot-red
GY-gr-grau-grey
OG-or-orange-orange
YE-GN-ge-gn-gelb-grün
-yellow-green
85419 001 SS-1130 14.09.16
Abb. 3
Abb. 4
