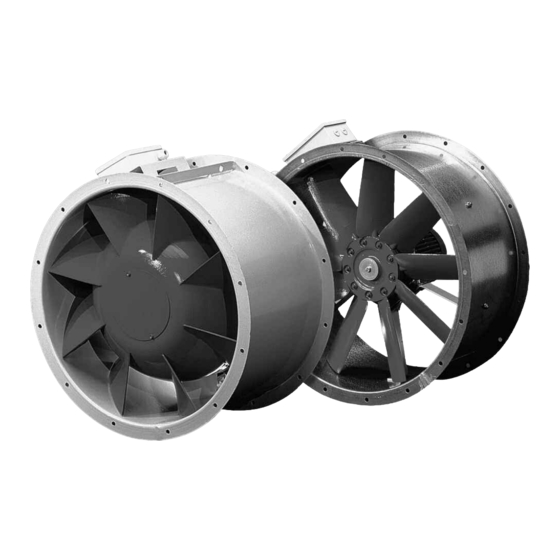

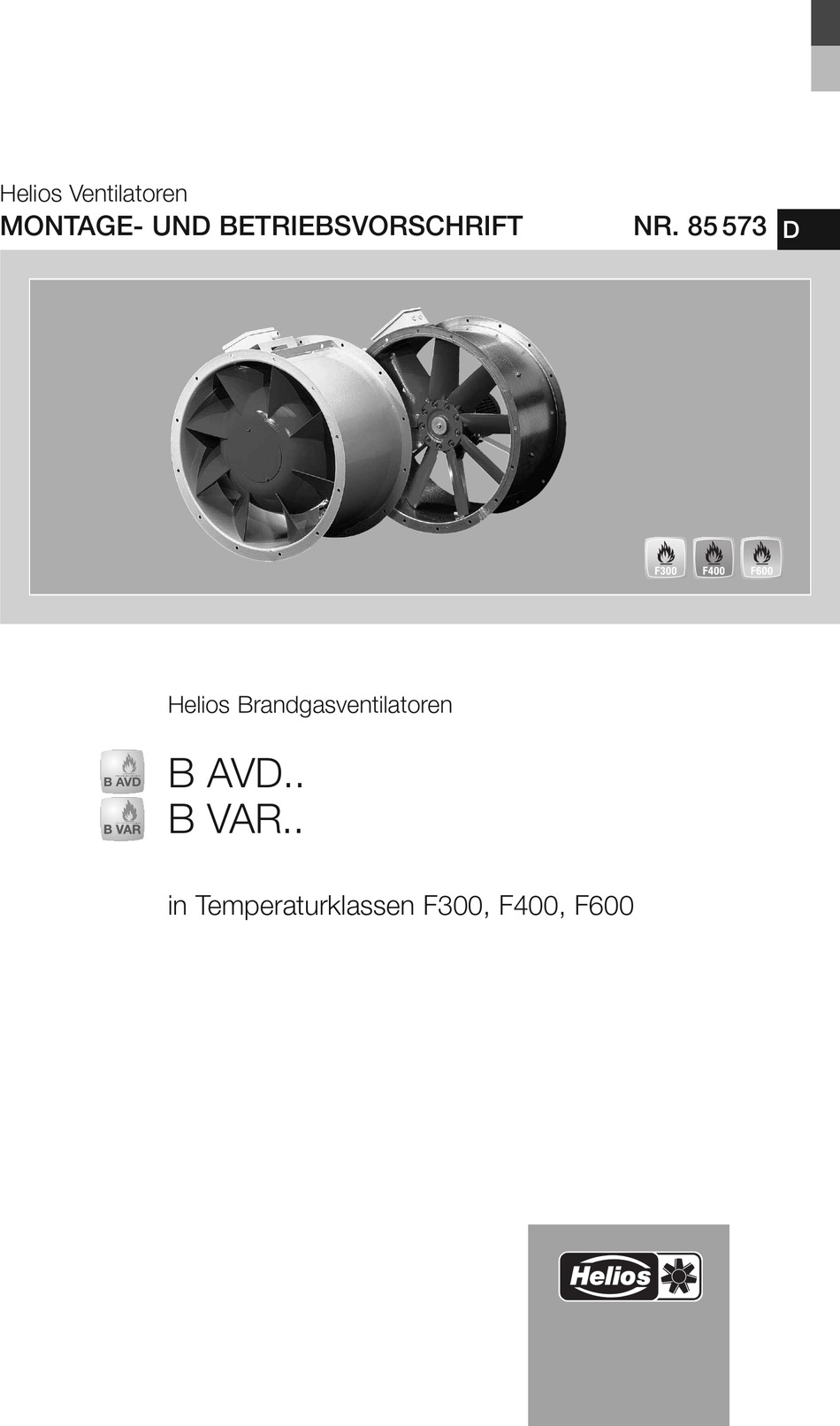

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 85 573 Helios Brandgasventilatoren ¬ ¬ ¬ B AVD.. B AVD B VAR.. in Temperaturklassen F300, F400, F600...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren. Der Betreiber ist für die Einhaltung aller anlagenbezogenen Sicherheitsvorschriften verantwortlich. -
Seite 4: Einsatzbereich
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 • Brandgasventilator nur mit für das Gewicht geeigneten Transportmitteln bewegen, beim Transport Sicherheitsschuhe tragen! • Beiliegende Transportskizze beachten! • Beim Auspacken des Geräts Handschuhe/Sicherheitsschuhe tragen. • Geeignete Tragkraft, - eigenschaften des Befestigungsuntergrunds sicher- stellen und diesbezüglich geeignete Befestigungsmittel verwenden. -
Seite 5: Grenzen
– Installation, Wartung und Instandhaltung mit Ausnahme der elektrischen Arbeiten dürfen nur von Fachkräften (Bsp.: Industriemechaniker, Mechatroniker, Schlosser oder Vergleichbar) ausgeführt werden. – Bei Reparaturen an Entrauchungsventilatoren, sind diese grundsätzlich an Helios zurückzusenden. Förder- und Drehrichtung WARNUNG WARNUNG Durch vom Ventilator herausgeschleuderte Teile können Ihre Augen verletzt werden! -
Seite 6: Drehzahlsteuerung
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 7: Geräuschangaben
Geräuschangaben * (Leistungs- u. Geräuschangaben aus den Die Geräuschangaben* beziehen sich ebenfalls auf die vorstehend beschriebene Anordnung. Gehäusevariationen, aktuell gültigen Helios Druckschriften und ungünstige Betriebsbedingungen u.a.m. können zu einer Erhöhung der angegebenen Katalog-Werte führen. Angaben, dem Internet) die sich auf bestimmte Abstände (1, 2, 4 m) beziehen, gelten für Freifeldbedingungen. Der Schalldruckpegel kann im Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den Einbaugegebenheiten, d.h. -
Seite 8: Montage - Einbau
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Montagebeispiele – Vertikal F300/400: Brandgasventilator B VAR.. mit Zubehörteilen Abb.4 Abb.5 Schwingungsdämpfer SDZ.. für Zugbelastung Verlängerungs- rohr VR Montagering Vertikal MRV.. B VAR.. Montagering Verlängerungs- Vertikal MRV.. rohr VR B VAR.. -
Seite 9: Zwangsbelüftung Über Radial-Kühlluftgebläse Bei F600-Typen
Schalldämpfer Schwingungsdämpfer Zwangsbelüftung über Radial-Kühlluftgebläse bei F600-Typen Die Motorkühlung der Helios F600-Entrauchungsventilatoren erfolgt sowohl im Entrauchungs- als auch im Entlüftungs- betrieb über separate Radial-Kühlluftgebläse (Typen B KLG, Zubehör). Diese Kühlluftgebläse werden im Entlüftungs- betrieb durch Strömungswächter (Type SWE, Zubehör) überwacht. -
Seite 10: Aufstellung Im Brandraum Mit Radial-Kühlluftgebläse
Kühlluftkanal zum Entrauchungsventilator zu führen. Ventilatoraufstellung im Freien Helios Brandgas-Ventilatoren vom Typ B AVD... und B VARD... sind in der Einbauanordnung für horizontale oder verti- kale Luftförderrichtung für den Einsatz unter normalen Witterungsbedingungen im Freien geeignet. Das Eindringen von Niederschlagswasser in den Brandgas-Ventilator ist zu verhindern. -
Seite 11: Technische Daten - Radial-Kühlluftgebläse B-Klg
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Technische Daten – Radial-Kühlluftgebläse B KLG... Abb.11 Abb.12 B KLG 500 B KLG 1000 Maße in mm Maße in mm Radial-Kühlluftgebläse Radial-Kühlluftgebläse mit separat herausgeführtem Thermokontakt für Brand- für Brandgas-Ventilatoren F600 zur Motorbelüftung. Bei gasventilatoren F600 zur Motorbelüftung. -
Seite 12: Zweistufige Und Parallel-Einheiten
Lager erfolgt nicht periodisch, sondern in Abhängigkeit des tatsächlichen Verschleißes. Hierzu ist der Prüf- und Wartungsplan in dieser Montage- und Betriebsvorschrift zu beachten. Vor Betrieb und Einsatz der Lager-Zustands- diagnostik ist die separate MBV des Überwachungssystems zu beachten. Angaben zu weiterem Brandgas-Zubehör sind aus dem Internet (www.heliosselect.de), Hauptkatalog bzw. den Helios Verkaufsunterlagen zu entnehmen. -
Seite 13: Mindestluftspalte Bei Einhaltung Der Werkstoffpaarungen
B AVD.. 1120 F600 12,0 B AVD.. 1250 F600 13,0 Entsprechen die festgestellten Werte nicht den Sollmaßen, Abb.16 ACHTUNG darf der Ventilator nicht eingebaut bzw. betrieben werden. Bei Fragen, bitte den Helios Kundendienst „ TGA” kontaktieren. Eigene Reparaturversuche sind strikt untersagt! -
Seite 14: Maximal Zulässige Schwingungsgrenzwerte Gemäß Iso 14694 / Iso 10816
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Maximal zulässige Schwingungsgrenzwerte gemäß ISO 14694 / ISO 10816-3 – Schwingungswächter Bei Verwendung von Schwingungswächtern dürfen diese den Brandgasventilator im Entrauchungsfall nicht ACHTUNG abschalten! max. zulässige Schwingungsgrenzwerte bei einer Lüfterleistung < 75 kW Inbetriebnahme Alarm Abschalten... -
Seite 15: Elektrischer Anschluss
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 3.12 Elektrischer Anschluss WARNUNG WARNUNG Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät allpolig vom Netz zu trennen und gegen unerwünschtes Wiedereinschalten zu sichern! –... -
Seite 16: Kapitel 4. Instandhaltung Und Wartung
– Regelmäßige Inspektion, ggf. mit periodischer Reinigung ist erforderlich um Unwucht durch Verschmutzung zu ver- meiden. Durchströmungsbereich des Ventilators säubern. – Keine aggressiven, lacklösenden Mittel verwenden! – Hochdruckreiniger oder Strahlwasser ist nicht gestattet! Reparatur Die Reparatur von Brandgasventilatoren darf nur durch Rücksendung ins Werk erfolgen! Helios Kundendienst kontaktieren. -
Seite 17: Hinweise - Störungsursachen
Defekte Ventilatoren sind komplett zu tauschen. Eigene Reparaturversuche sind in keinem Fall zulässig! Der defekte Entrauchungsventilator ist komplett in das Werk der Firma Helios Ventilatoren zurück zu senden! Eine optimale Betriebssicherheit der Ventilatoren ist nur durch Helios Ersatzteile und bei Reparaturen durch den ACHTUNG Hersteller gewährleistet. -
Seite 18: Stilllegen Und Entsorgen
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Stilllegen und Entsorgen WARNUNG WARNUNG Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern! Die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften sind einzuhalten! –... -
Seite 19: Typenschlüssel
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Typenschlüssel Beispiel: B AVD 500/8/4 0,2/0,8 kW F400 Temperaturklasse Motor-Nennleistung in kW Polumschaltbarer Motor Ventilator Baugröße / Nenndurchmesser Ventilator Baureihe (Axial-Niederdruckventilator) B = Brandgas-Ausführung Typenschild Beispiel: Zeichenschlüssel Typenschild Ventilator: Abb.18 q Herstelleradresse w CE-Zeichen... -
Seite 20: Kapitel 6. Schaltplan-Übersicht
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Schaltpläne KAPITEL 6 Die folgende Tabelle beschreibt den Ventilatoranlauf und gibt Hinweise auf die benötigte Anschlussleitung: Spannungs- Betrieb Eintourig SCHALTPLAN-ÜBERSICHT angabe auf B VAR/B AVD-TYPEN Ventilatoranlauf Motortypenschild 400 V, 3~ ≤... - Seite 21 Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 SS-471 B VARD 280 - 1000/../.. B AVD 500 - 1250/../.. 2 Drehzahlen Polumschaltbar Drehstrommotor ohne TK U1/V1/W1/PE SS-1019 Farbcode nach IEC 757 BK-sw-schwarz-black Für Radial-Kühlluftgebläse BN-br-braun-brown B KLG 500 RD-rt- rot-red U1 U2 TK TK...
-
Seite 22: Prinzipplan (Ss-1023)
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Prinzipplan Brandfall Schaltungsvorfall (SS-1023) Brandgas Ventilatoren mit bzw. ohne Thermoschutz Smoke extract fan / Ventilateurs de désenfumage Versorgung, normaler Lüftungsbetrieb Versorgung Brandfall Supply, normal operation Supply for emergency operation Alimentation, fonctionn. -
Seite 23: Prinzipplan Für F600 (Ss-1024)
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Prinzipplan für F600 Brandfall Schaltungsvorfall (SS-1024) -
Seite 24: Inbetriebnahmeprotokoll
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 KAPITEL 7 INBETRIEBNAHMEPROTOKOLL Gemäß DIN 31051 Bitte das Inbetriebnahmeprotokoll ausfüllen. Das Exemplar verbleibt in dieser Dokumentation. Evtl. Fragen im Zusammenhang mit der Gewährleistung lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Installationsbetrieb: .................................... - Seite 25 Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Betriebsart Angabe Wert Lüftungsbetrieb? 8-polig 4-polig 2-polig Entrauchung? NEIN Einbaulage geprüft? Horizontal Vertikal Rohranschluss geprüft? Saugseitig Druckseitig Elastische Segeltuchstutzen? Saugseitig Druckseitig Rohrverschlussklappe montiert? NEIN Rohrschalldämpfer geprüft? Schwingungsdämpfer geprüft? Elektrischer Anschluss durch Fachkraft Verlegung nach VDE? Freilauf des Laufrades geprüft? WERT:...
-
Seite 26: Prüf- Und Wartungsplan
Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 PRÜF- UND WARTUNGSPLAN Folgendes ist zu prüfen: Intervall Prüf- und Wartungsarbeiten Ventilator Durchzuführen durch: Standard inkl. LZD Basic inkl. LZD Comfort Probelauf bis zur maximalen Nenndrehzahl 1/2 jährlich Unterwiesenes Personal und danach wieder abschalten Ventilator und Antriebsmotor auf Laufgeräusche 1/2 jährlich... - Seite 27 Montage- und Betriebsvorschrift B AVD.. und B VAR.. – Brandgasventilatoren F300/F400/F600 Intervall Prüf- und Wartungsarbeiten Ventilator Durchzuführen durch: Standard inkl. LZD Basic inkl. LZD Comfort Hersteller oder vom Motorlager austauschen 5 Jahre Hersteller autorisierte Fachfirma Motorlager austauschen Nach Zu- standsan- zeige von Hersteller oder vom LZD,...
