- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 90536 Helios Hochdruck-Rohrventilatoren VAR.. Baureihen Ø 225 - 1000...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Instandhaltungs- und Wartungsarbeiten dürfen nur von geeignetem Fachpersonal durchgeführt werden! • Ein allpoliger Netztrennschalter / Revisionsschalter ist zwingend vorgeschrie- ben (siehe Helios Zubehör) • Vor allen Reinigungs-, Installations-, Instandhaltungs- und Wartungsarbeiten oder vor Öffnen des Anschlussraums ist folgendes einzuhalten: - Das Gerät ist allpolig vom Netz zu trennen! - Der Stillstand rotierender Teile ist abzuwarten! - Das Gerät ist gegen Wiedereinschalten zu sichern! -
Seite 4: Einsatzbereich
Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren • Ventilator nur mit für das Gewicht geeigneten Transportmitteln bewegen, beim Transport Sicherheitsschuhe tragen! • Beiliegende Transportskizze beachten! • Beim Auspacken des Gerätes Handschuhe/Sicherheitsschuhe tragen. • Geeignete Tragkraft, -eigenschaften des Befestigungsuntergrunds sicher- stellen und diesbezüblich geeignete Befestigungsmittel verwenden. -
Seite 5: Personalqualifikation
Alle Ventilatoren vom Typ VARW können mittels Transformator oder Phasenanschnitt spannungsgesteuert werden. * Die zugehörigen Steuergeräte sind den aktuell gültigen Helios Verkaufsunterlagen zu Die zugehörigen Steuergeräte sind den Helios Verkaufsunterlagen zu entnehmen. Bei der Dimensionierung des entnehmen. Steuergerätes ist der maximale Strom bei Drehzahlsteuerung laut Typenschild zu beachten. -
Seite 6: Funktionssicherheit - Notbetrieb
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten ALLGEMEINE HINWEISE werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 7: Kapitel 3. Montage

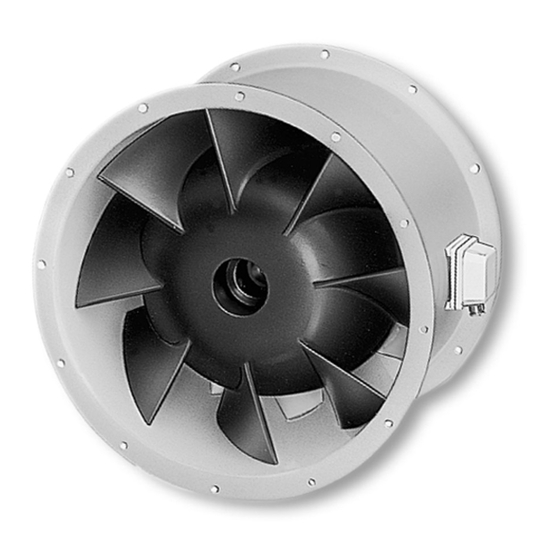

Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren Konstruktiver Aufbau KAPITEL 3 Der VAR-Hochdruck-Rohrventilator ist ein direktangetriebener Ventilator bei dem der Motor im Luftstrom sitzt. Die Förderrichtung ist über den Motor blasend. Der axiale Strömungsverlauf ermöglicht eine verlustarme, geradlinige MONTAGE Luftführung und sorgt für einen hohen Wirkungsgrad des Ventilators. -
Seite 8: Montage-Einbau
Der Ventilator wird serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. In kondensationsfreier Umgebung ist der Einbau in jeder Lage möglich. Bei Einsatz in Umgebungen mit Kondensationsrisiko ist vor der Bestellung Rücksprache mit Helios erforderlich, da die Ventilatoren standardmäßig nicht für hohes Kondensataufkommen ausgelegt sind und auch nicht über Kondenswasserlöcher verfügen. -
Seite 9: Inbetriebnahme
Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren Inbetriebnahme WARNUNG WARNUNG Das drehende Laufrad kann Ihre Finger quetschen. Vor der Inbetriebnahme Berührungsschutz sicherstellen! Folgende Kontrollarbeiten sind vor der Erstinbetriebnahme auszuführen bzw. zu prüfen: – Bestimmungsgemäßen Einsatz des Ventilators überprüfen. – Zulässige Fördermitteltemperatur prüfen. –... -
Seite 10: Reinigung
Spannung Anschluss prüfen/ändern defekter Kondensator Kondensator prüfen/ersetzen Lagerschäden Lager ersetzen Verschmutzung reinigen unzureichende Nachströmung Nachströmungsöffnungen erweitern falsche Drehrichtung Anschluss prüfen / ändern Ersatzteile Es sind ausschließlich Helios Originalersatzteile zu verwenden. Alle Reparaturen dürfen nur von autorisiertem/en Fachpersonal/-Betrieben durchgeführt werden. -
Seite 11: Stilllegen Und Entsorgen
Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren Stilllegen und Entsorgen WARNUNG WARNUNG Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern! Die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften sind einzuhalten! –... -
Seite 12: Abmessungen
Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren Abmessungen Type Ø A Ø B Ø C Ø F VAR..225/.. 6 x 6 VAR..250/.. 6 x 6 VAR..280/.. 8 x 9,5 VAR..315/.. 55 max. 8 x 9,5 VAR..355/.. 145 max. 9 x 9,5 VAR..400/.. -
Seite 13: Kapitel 6. Schaltplan-Übersicht
Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren KAPITEL 6 SCHALTPLAN-ÜBERSICHT SS-966 1~ Wechselstrom, 230 V mit 1 Kondensator und herausgeführtem TB(TK) SS-967 1~ Wechselstrom, 230 V mit 2 Kondensatoren und herausgeführtem TB(TK) - Seite 14 Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren SS-968 1~ Wechselstrom, 230 V mit Kondensator am Motor und herausgeführ- tem TB(TK) SS-469 3~ Drehstrom, 400 V mit herausgeführtem TB(TK) 32955 SS-469 30.06.10 SS-520 3~ Drehstrom, 400/400 V Stern/Dreieck mit heraus- geführtem TB(TK) 32483 SS-520...
- Seite 15 Montage- und Betriebsvorschrift VARD / VARW.. – Hochdruck-Rohrventilatoren SS-776 3~ Drehstrom, 400/230 V oder 690/400 V Stern/Dreieck mit heraus- geführtem TP(KL) SS-471 3~ Drehstrom, 400/400 V ohne TB (TK), Y/YY Dahlander 32959 SS-471 30.06.10 SS-472 3~ Drehstrom, 400/400 V mit herausgeführtem TB (TK), Y/YY Dahlander 32961 SS-472 30.06.10...
