Produktbeschreibung
16
4.2.4 Anschlüsse und Tasten

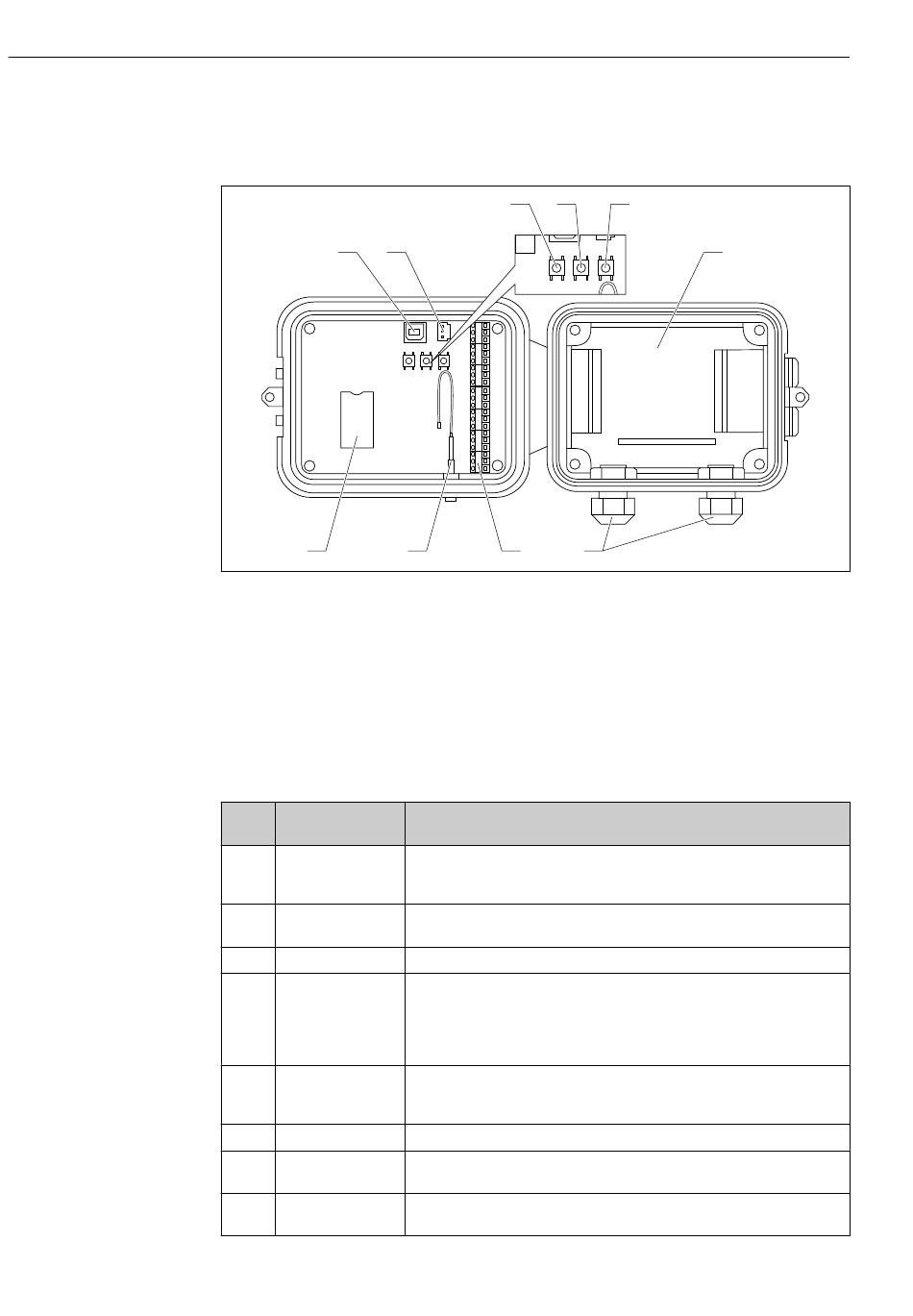

Die nachfolgende Abbildung zeigt die Bedienelemente zur Einrichtung und Konfiguration
des Connect Sensors FXA30/FXA30B.
1 2
8
1 Konsolenanschluss
2 Batterieanschluss
3 Steuertasten
3.1 Wake-Taste
3.2 Factory-Taste
3.3 Reset-Taste
4 Batteriefach
5 Kabelverschraubungen
6 Eingabe/Ausgabe-Schnittstelle (E/A)
7 Anschluss Mobilfunkantenne
8 Fach für SIM-Karte
Posi- Name
tion
1 Konsolenanschluss
2 Batterieanschluss
3.1 Wake-Taste
3.2 Factory-Taste
3.3 Reset-Taste
4 Batteriefach
5 Kabelverschraubun-
gen
6 Eingabe/Ausgabe-
Schnittstelle (E/A)
3.1 3.2
3
7 6
Beschreibung
Zum Anschluss des Connect Sensors FXA30/FXA30B über ein USB-Kabel Typ
A - Typ B an einen Computer für den Zugriff auf die Befehlszeilenschnittstelle
(CLI).
Anschluss der Batterieleitung, um den Connect Sensor FXA30/FXA30B zu
speisen

"Weckt" den Connect Sensor FXA30/FXA30B

Taste 3 Sekunden gedrückt halten. Alle Konfigurationsänderungen werden
entfernt und der Connect Sensor FXA30/FXA30B auf Werkseinstellungen
zurückgesetzt. Wird diese Taste nur kurz gedrückt, aber nicht gehalten,
"wacht" das Gerät kurzzeitig auf und kehrt dann in den Ruhemodus (Sleep-
Modus) zurück - es werden keine Einstellungen geändert.
Startet das Gerät neu, wenn es auf keine Eingaben (über die CLI oder ander-
weitig) reagiert. Das Drücken dieser Taste hat keinen Einfluss auf die zuvor
durchgeführten Konfigurationsänderungen.
Fixiert die Batterie
Führen Sie die Sensorkabel durch diese Öffnungen in den
Connect Sensor FXA30/FXA30B ein
Schnittstelle zur Verdrahtung der analogen oder digitalen Sensor Ein- und
Ausgänge oder der Sensor Spannungsversorgung
Connect Sensor FXA30, FXA30B
3.3
4
5
Endress+Hauser
A0033517
