3 Arbeitsweise und Systemaufbau
Web-basierte
Anwendungen
!
14
3.3

Systemaufbau

Die Abbildung 3.2 zeigt den gewöhnlichen Systemaufbau Web-basierter Anwendungen. Die zu
überwachenden oder zu konfigurierenden Geräte sind mit dem Fieldgate FXA720 über max. drei
PROFIBUS-Kanäle angeschlossen, an welche PROFIBUS DP-Geräte direkt angeschlossen werden
können. PROFIBUS PA-Geräte werden über einen Segmentkoppler oder Link an das DP-Segment
angeschlossen.
Die Fernverbindung wird erstellt durch:
• Ethernet-Anschluß/Internet
• Ethernet-Anschluß/Wireless-LAN Zugriffspunkten
• Ethernet-Anschluß/Modem
• Ethernet-Anschluß/LAN mit Firewall
Folgende Anwendungen können auf einer Überwachungsstation laufen:
• Mittels XML-Format: Microsoft
(Online-/Offline-Datenerfassung und -anzeige
• Mittels XML: Java Applets SPV60 (Online-Datenerfassung und einfache Visualisierung)
• Mittels OPC: SCADA/HMI-OPC-Clients, z. B. P View
(SCADA-Applikation mit Trend- und Historienanzeige)
• Mittels DTM: FDT Rahmen-Applikation, z. B. FieldCare (Anlagen-Asset-Management-Tool,
Information & Konfiguration) oder andere Konfigurations-Tools
• Alle weiteren OPC-Client-, FDT-basierte- oder XML/HTML-Anwendungen.
Hinweis!
• Entsprechend den Anforderungen an die Anwendung oder den Aufbau, kann jeder Kanal an
ein eigenständiges PROFIBUS DP-Netzwerk angeschlossen oder im Zugang zum gleichen
Netzwerk eingesetzt werden.
z.B. Wireless LAN
Zugriffstelle
Fieldgate
FXA720
Bis zu 3x
PROFIBUS DP

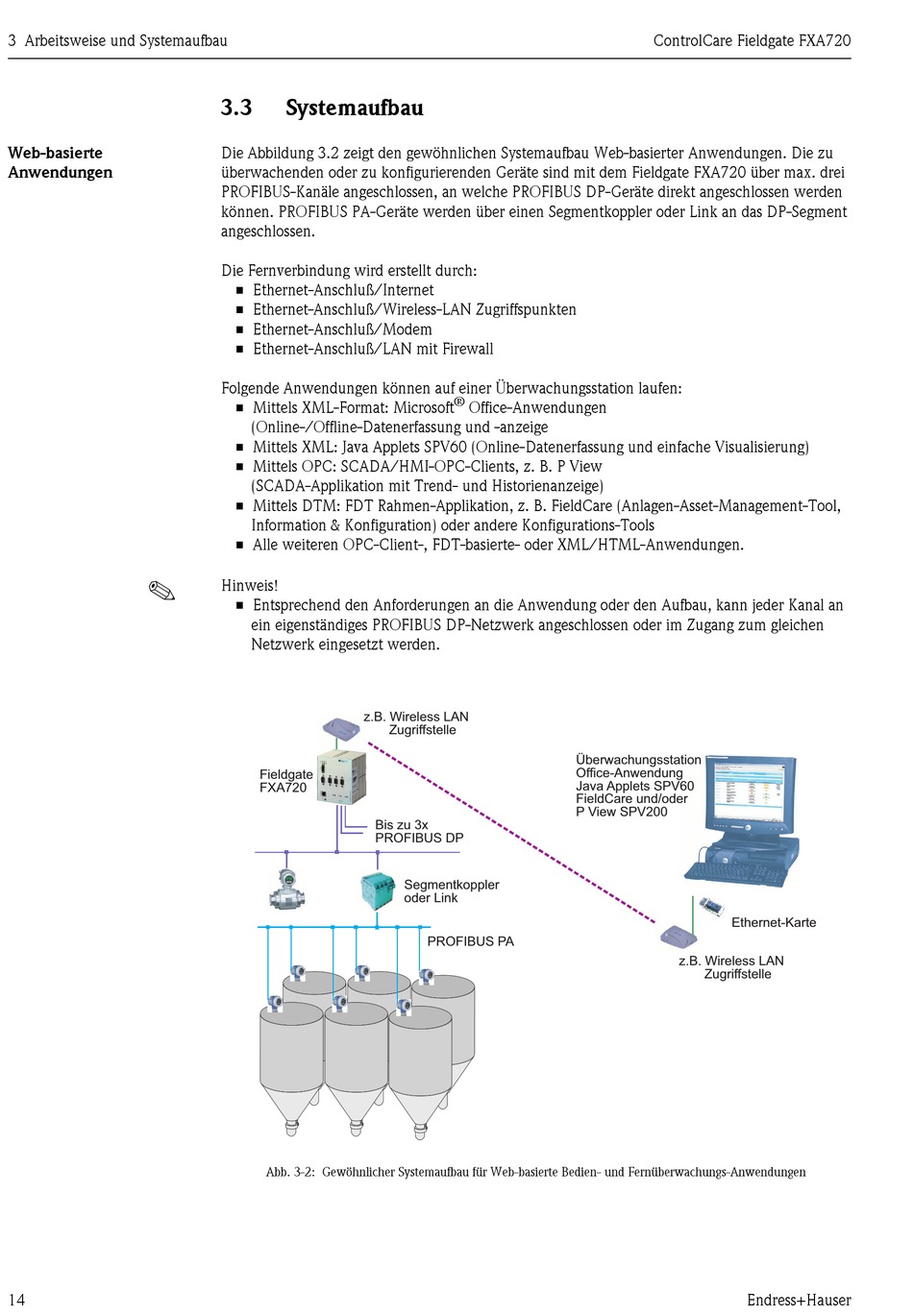

Abb. 3-2: Gewöhnlicher Systemaufbau für Web-basierte Bedien- und Fernüberwachungs-Anwendungen
®
Office-Anwendungen
Überwachungsstation
Office-Anwendung
Java Applets SPV60
FieldCare und/oder
P View SPV200
Segmentkoppler
oder Link
PROFIBUS PA
ControlCare Fieldgate FXA720
Ethernet-Karte
z.B. Wireless LAN
Zugriffstelle
