Réglage de la profondeur d'assise et de l'inclinaison, suite

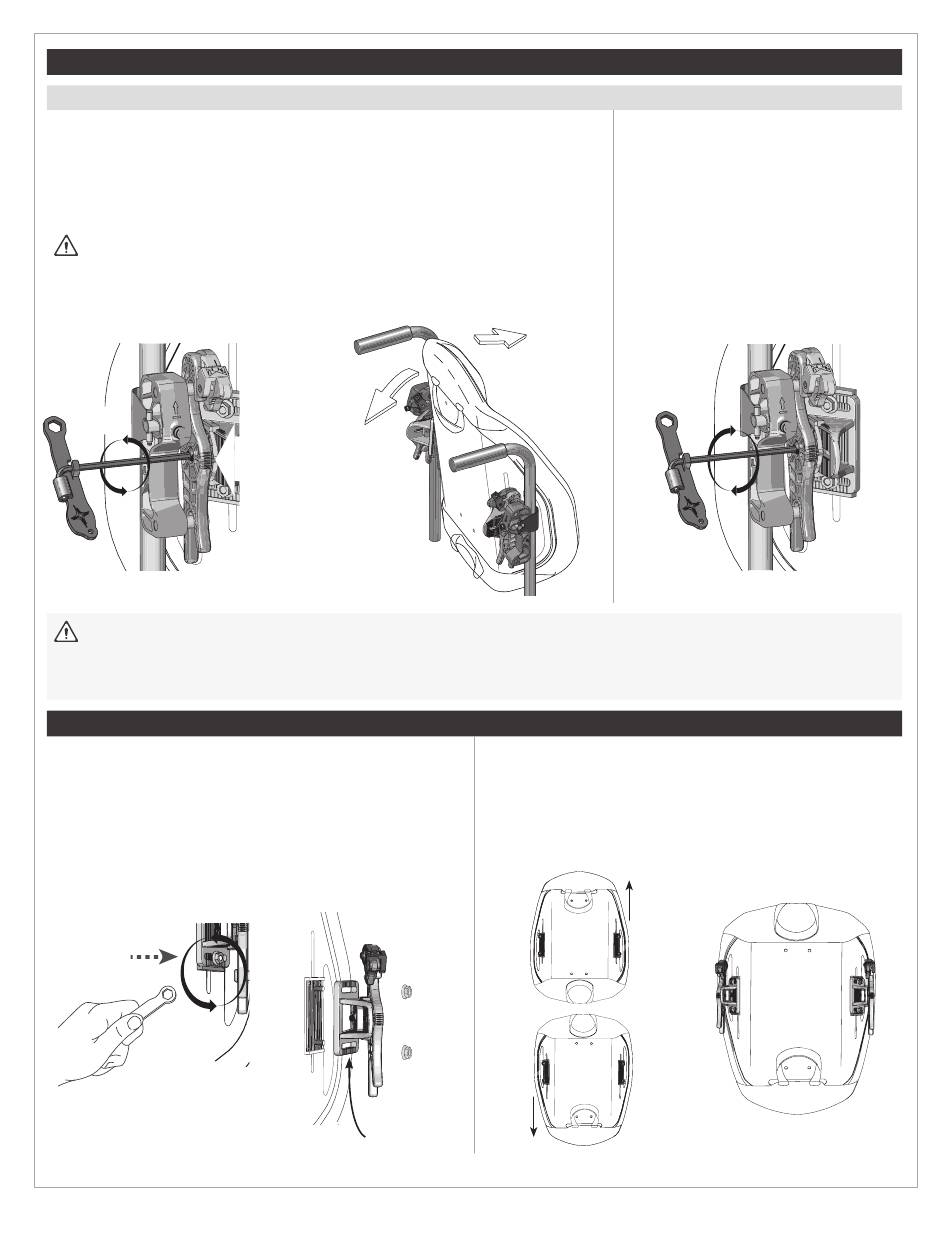

Réglage de l'inclinaison
1. S'assurer que les écrous de réglage de la largeur/hauteur sont solidement serrés. Voir « Pose du
dossier AGILITY ».
2. Si ce n'est déjà fait, desserrer les boulons de réglage de la profondeur d'assise/inclinaison au moyen de
la clé Allen en les tournant d'environ deux (2) tours complets.
3. Faire pivoter la coque.
IMPORTANT ! Pour s'assurer que les deux côtés pivotent selon le même angle, comparer les
repères situés sur le devant des deux doubles crochets.
Remarque : incréments de 5 degrés par ligne repère (15 degrés d'inclinaison vers l'avant et vers l'arrière).
2x
IMPORTANT ! Une fois la pose et les réglages terminés, serrer les attaches solidement avant de transférer l'occupant dans le fauteuil roulant. Se reporter
aux sections appropriées du présent manuel pour connaître les couples de serrage recommandés. Si le fauteuil roulant est occupé et qu'il s'avère nécessaire de
rectifier le réglage de la profondeur d'assise et de l'inclinaison, consulter la section « Avertissements » figurant au début de la présente section et faire les
rectifications nécessaires. Resserrer solidement toutes les attaches.
Installation de la coque tête en bas
1. Déposer le dossier AGILITY du fauteuil roulant. Voir « Dépose du dossier
AGILITY ».
2. Déposer les attaches des deux côtés de la coque :
- Desserrer et déposer les écrous de réglage de la largeur/hauteur au
moyen de la clé polygonale.
- Déposer les supports triangulaires de la coque du dossier.
FR - Manuel d'utilisation du système d'attache rapide ROHO AGILITY
Repères des
doubles crochets
Support triangulaire
4. Tout en maintenant la coque en place, bien serrer
les boulons de réglage de la profondeur d'assise/
inclinaison de droite et de gauche au moyen de la
clé Allen, puis ajouter un quart de tour.
Remarque : lors de l'utilisation d'une clé
dynamométrique, le cas échéant, serrer les
écrous au couple de 7 ± 0,5 Nm (60 ± 4 lb-po).
3. Faire pivoter la coque.
4. Installer et régler le dossier AGILITY. Se reporter à toutes les instructions de
réglage et d'installation fournies avec le produit.
Remarque : lors de l'installation de la coque du dossier tête en bas, prendre
soin également d'installer la housse AGILITY dans le même sens.
