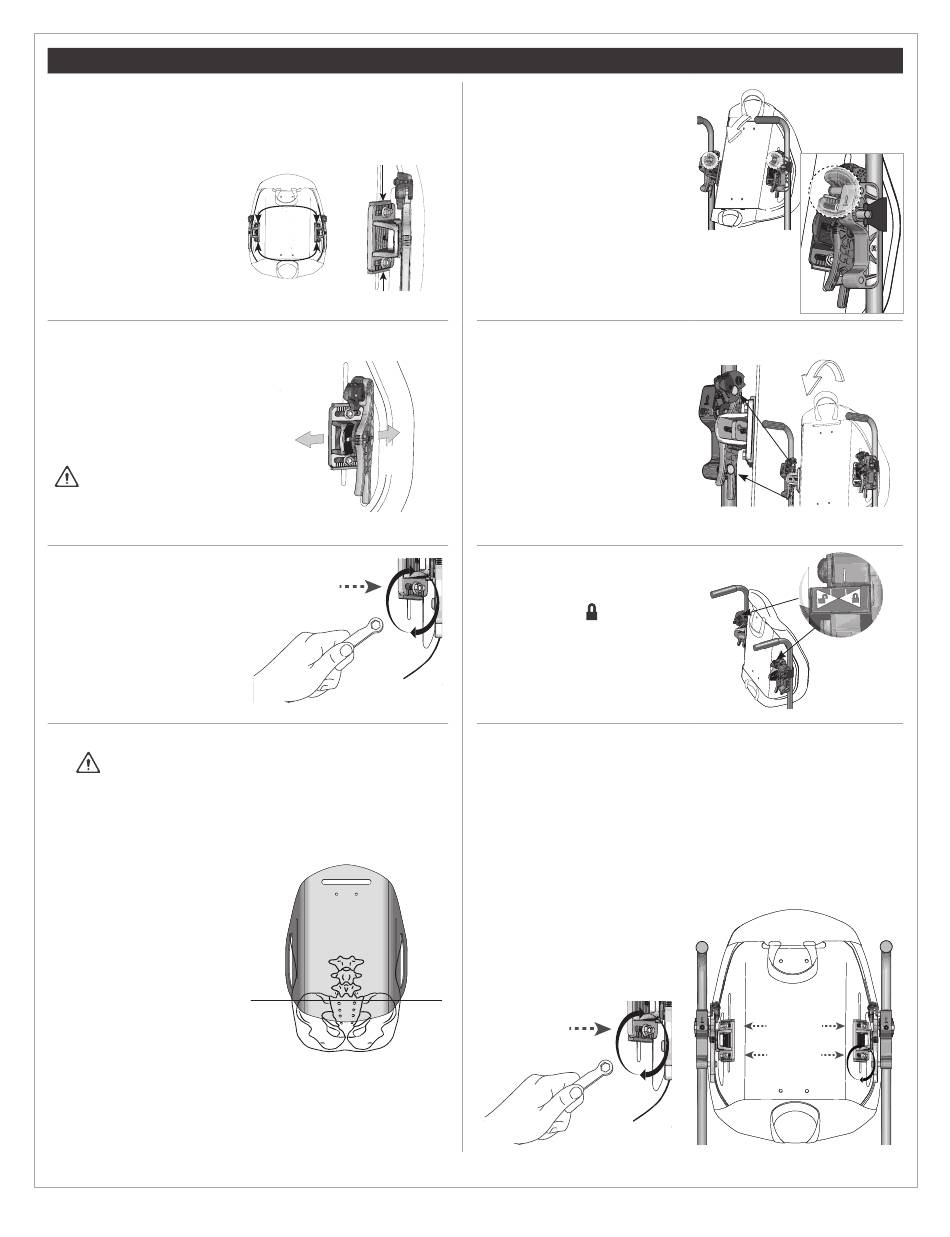

Pose du dossier AGILITY, suite
Régler la largeur, suite
3. Vérifier la largeur :
» S'assurer que les crochets
reposent bien sur les
goujons.
» Utiliser les rainures repères
pour s'assurer que les
supports triangulaires de
gauche et de droite sont
bien dans la même position
des deux côtés.
4. Si besoin est, glisser les
supports triangulaires pour
régler la largeur :
» vers l'avant pour
l'augmenter
» vers l'arrière pour la
diminuer
Avertissement : NE PAS
régler la largeur du dossier
AGILITY lorsque le fauteuil roulant
est occupé.
5. Enlever la coque du dossier
du fauteuil roulant et serrer
les écrous de réglage de la
largeur/hauteur.
Avertissement : si le dossier AGILITY n'est pas en contact
avec l'épine iliaque postéro-supérieure (ÉIPS), le soutien pelvien
et le contrôle du tronc peuvent être réduits.
S'assurer que le dossier
AGILITY est positionné
de sorte que la partie
inférieure du dossier est en
contact avec l'ÉIPS. Voir
« Réglage de la hauteur ».
FR - Manuel d'utilisation du système d'attache rapide ROHO AGILITY
Rainures repères
plus
moins
large
large
ÉIPS ÉIPS
PSIS PSIS
Attacher le dossier AGILITY
6. Remettre les crochets inférieurs
sur les goujons inférieurs. Puis,
basculer et soulever le haut
de la coque vers l'arrière du
fauteuil roulant jusqu'à ce que les
loquets reposent sur les goujons
supérieurs.
7. Pour amener les crochets sur
les goujons et enclencher les
loquets :
Soulever légèrement la coque du
dossier puis la rabaisser jusqu'à
ce que les crochets supérieurs et
inférieurs reposent complètement
sur les goujons supérieurs et
inférieurs. Les loquets devraient
s'ouvrir et se refermer.
8. Verrouiller les loquets en
poussant les verrous de sécurité
de gauche et droit en position
VERROUILLÉ ( ) .
Terminer la pose
9. Pour régler la hauteur, le cas échéant, voir la section « Réglage de la
hauteur ».
10. Bien serrer les écrous de réglage de la largeur/hauteur au moyen de la clé
polygonale puis ajouter un quart de tour.
Remarque : lors de l'utilisation d'une clé dynamométrique, le cas échéant,
serrer les écrous au couple de 4,75 ± 0,25 Nm (42 ± 2 lb-po).
