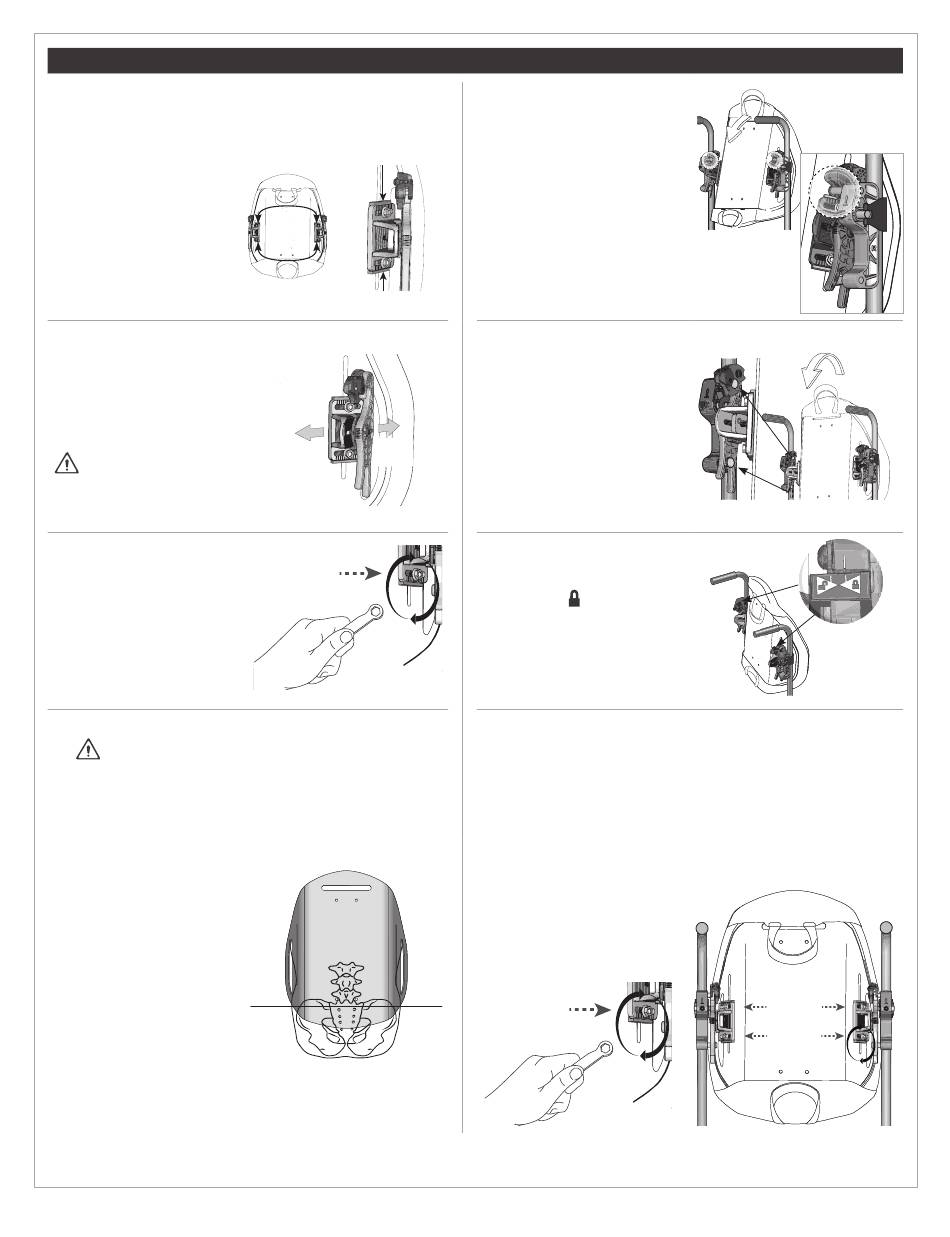

Instalación del AGILITY (continuación)
Ajuste de la anchura (continuación):
3. Verifique la anchura:
» Asegúrese de que los
ganchos se asienten sobre
las espigas.
» Utilice los surcos de
referencia para verificar que
las escuadras izquierda y
derecha estén en la misma
posición a ambos lados.
4. Si es preciso, deslice las
escuadras para ajustar la
anchura:
» hacia adelante para
ensanchar
» hacia atrás para estrechar
Advertencia: NO ajuste la
anchura del AGILITY mientras el
usuario esté sentado en la silla de
ruedas.
5. Retire la estructura del
respaldo de la silla de ruedas y
apriete las tuercas de ajuste de
anchura/altura.
Advertencia: El soporte pélvico y control del tronco que
ofrece el AGILITY pueden verse menoscabados si este se no
coloca de modo que entre en contacto con la espina ilíaca
posterosuperior (EIPS).
Compruebe que el
AGILITY esté colocado
de modo que su parte
inferior haga contacto con
la EIPS. Consulte «Ajuste
de altura».
ES - Manual de instrucciones del sistema de liberación rápida ROHO AGILITY
Surcos de referencia
más
más
ancho
estrecho
EIPS EIPS
Acople el AGILITY:
6. Vuelva a colocar los ganchos
inferiores en las espigas inferiores.
A continuación, incline y levante
la parte superior de la estructura
del respaldo hacia el respaldo de
la silla de ruedas, hasta que los
pasadores queden por encima de
las espigas superiores.
7. Para poner los ganchos en las
espigas y cerrar los pasadores:
Levante un poco la estructura del
respaldo y vuelva a bajarla hasta
que los ganchos superiores e
inferiores queden completamente
asentados en las
correspondientes espigas. Los
pasadores deberían abrirse y
luego cerrarse.
8. Para cerrar los pasadores,
ponga los cierres de seguridad
izquierdo y derecho en la posición
CERRADA ( ).
Paso final de la instalación:
9. Si necesita ajustar la altura, consulte «Ajuste de altura».
10. Apriete las tuercas de ajuste de anchura/altura con la llave de ojo hasta
que queden bien sujetas y deles un cuarto de giro adicional.
Nota: Si dispone de una llave dinamométrica, apriete las tuercas a
4,75 ±0,25 N·m (42 ±2 lb·in).
