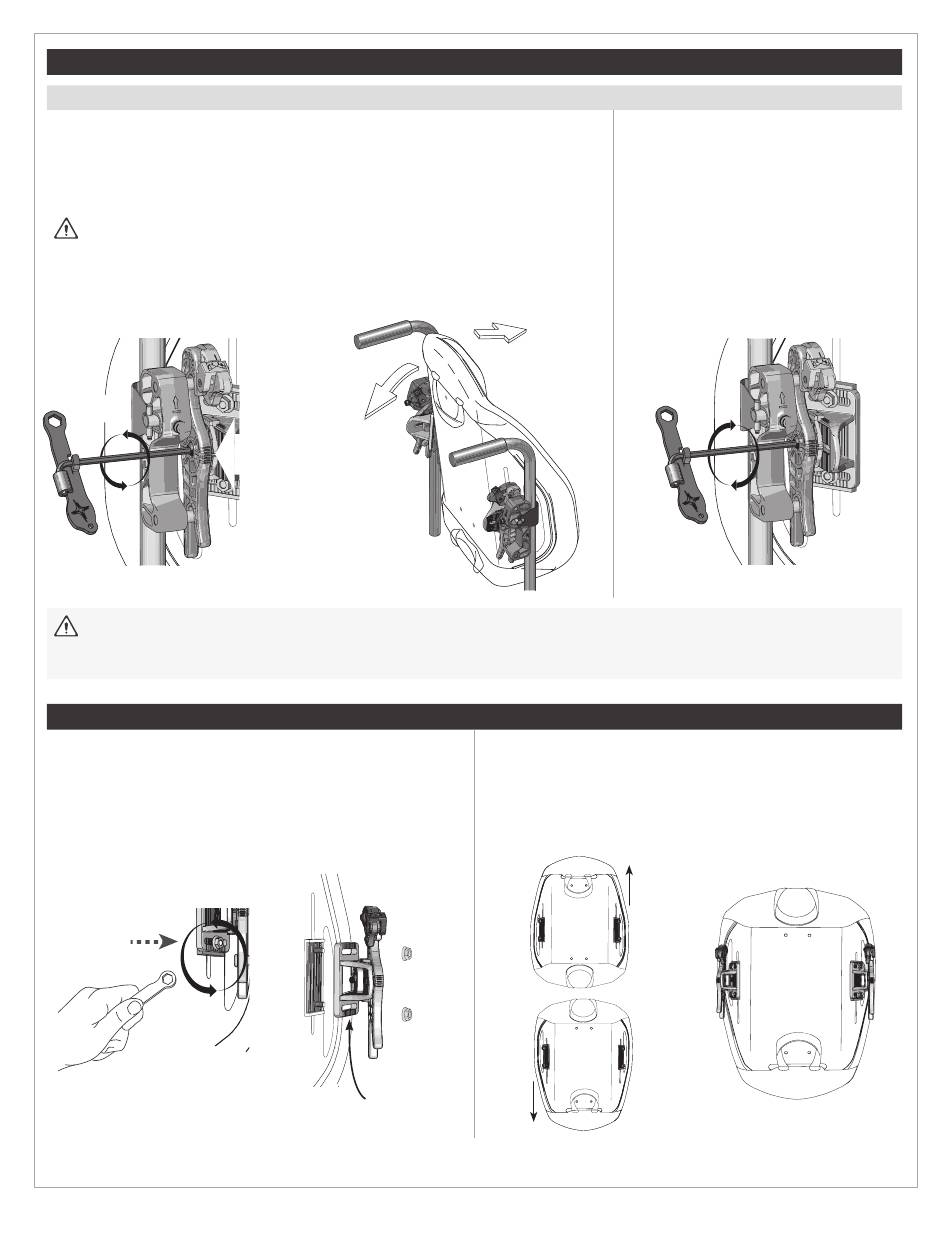

Justering av sitsdjup och vinkel, forts.

Justera vinkeln

1. Säkerställ att bredd-/höjdjusteringsmuttrarna är helt åtdragna. Se "Montering av AGILITY".
2. Om de inte redan har lossats, använd insexnyckeln till att lossa djup-/vinkeljusteringsbultarna cirka två
(2) hela varv.
3. Luta ryggstödsskalet bakåt.
VIKTIGT! För att säkerställa att båda sidorna vrids till samma vinkel, jämför markörerna framtill på
båda dubbelhakarna.
Obs! 5 graders ökning per markering (15 graders anterior och posterior lutning).
2 st
VIKTIGT! När monteringen och justeringen är klar, dra åt hårdvaran ordentligt innan personen åter placeras i rullstolen. Se tillämpliga avsnitt i denna
handbok för rekommenderade vridmomentspecifikationer. Om personen sitter i rullstolen och justeringar av djup och vinkel behöver utföras, läs "Varningar" i början
av detta avsnitt och justera efter behov. Dra åt all hårdvara ordentligt igen.
Vända om ryggstödsskalet
1. Ta av AGILITY från rullstolen. Se "Ta av AGILITY".
2. Ta av hårdvaran för ryggstödsskalet på båda sidor:
- Använd ringnyckeln till att ta av bredd-/höjdjusteringsmuttrarna.
- Ta av triangelfästena från ryggstödsskalet.
SV - ROHO AGILITY snabbkopplingshårdvara Användarhandbok
markörer på
dubbelhakarna
Triangelfäste
4. Håll ryggstödsskalet i läge och använd
insexnyckeln till att dra åt höger och vänster djup-/
vinkeljusteringsbultar tills de sitter stadigt + ett
kvarts varv.
Obs! Om en momentnyckel finns tillgänglig, dra åt
bultarna till 7 ±0,5 newtonmeter.
3. Vänd ryggstödsskalet.
4. Montera och justera AGILITY. Se alla anvisningar om justering och montering
som medföljer produkten.
Obs! När ett omvänt ryggstödsskal monteras måste man säkerställa att även
AGILITY-överdraget sätts på i omvänd position.
