Technische Daten
42
10.2.2 Abmessungen Dosimass: DIN 11851-Anschlüsse
(Milchrohrverschraubung)
54
di
54

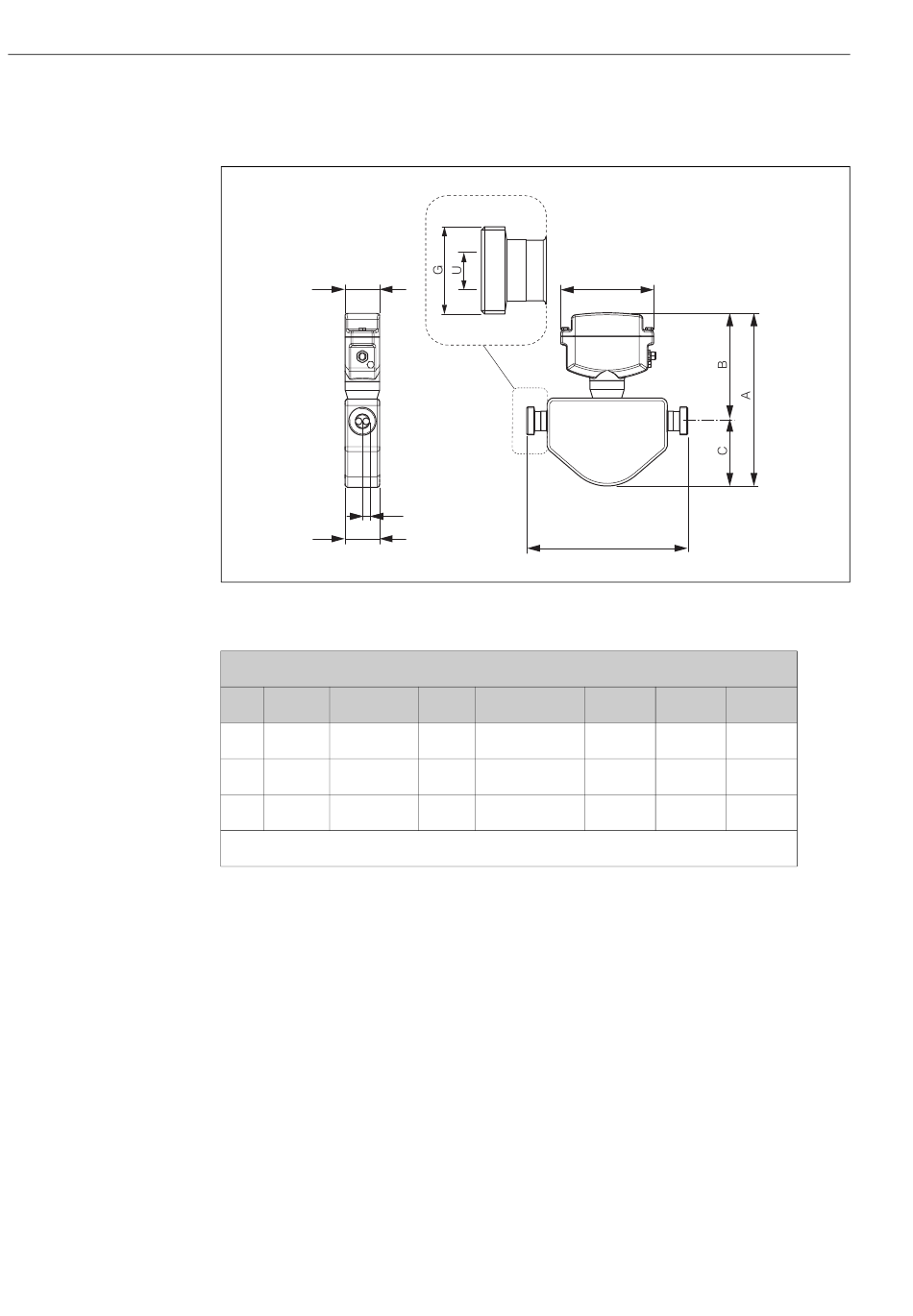

Abb. 16: Abmessungen Dosimass: DIN 11851-Anschlüsse (Milchrohrverschraubung)
Milchrohrverschraubung DIN 11851: 1.4404/316L
DN A B
8 253 160
15 267 162
25 273 167
3-A-Ausführung lieferbar (Ra ≤ 0,8 µm/150 grit)
146
+1.5
–2.0
L
C G
93 Rd 34 x 1/8"
105 Rd 34 x 1/8"
106 Rd 52 x 1/6"
Dosimass
F06-8BExxxxx-06-00-xx-xx-001
L U di
229 16 5,35
273 16 8,30
324 26 12,00
