Anhang – Funktionsbeschreibungen
50
AUSGANGSSIGNAL In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu
einem externen Summenzählwerk passt. Je nach Anwendung kann hier die
Richtung der Impulse ausgewählt werden.
Auswahl:
PASSIV-POSITIV
PASSIV-NEGATIV
Werkeinstellung:
PASSIV-POSITIV
PASSIV-NEGATIV
Impulse
nicht leitend
B = Impulsbreite
FEHLERVERHALTEN Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Impulsaus-
gang einen zuvor definierten Zustand einnimmt. In dieser Funktion können Sie
diesen Zustand definieren.
Auswahl:
RUHEPEGEL
Ausgabe = "0" Impulse
AKTUELLER WERT
Messwertausgabe auf Basis der aktuellen Durchflussmessung. Die Störung
wird ignoriert.
Werkeinstellung:
RUHEPEGEL
Funktionsbeschreibung

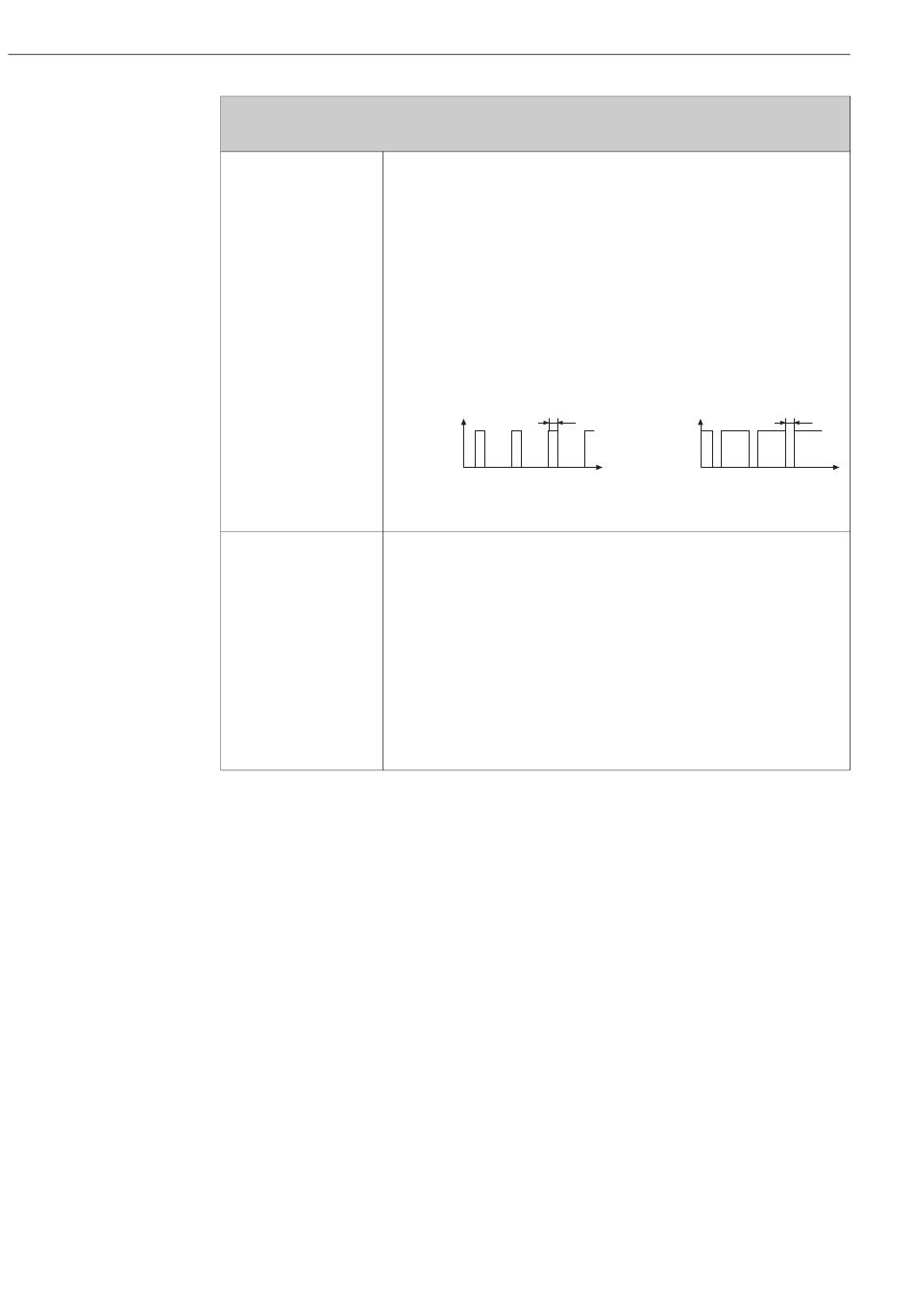

Funktionsgruppe "IMPULSAUSGANG"
Transistor
B
leitend
PASSIV-POSITIV
Impulse
Transistor
leitend
nicht leitend
t
