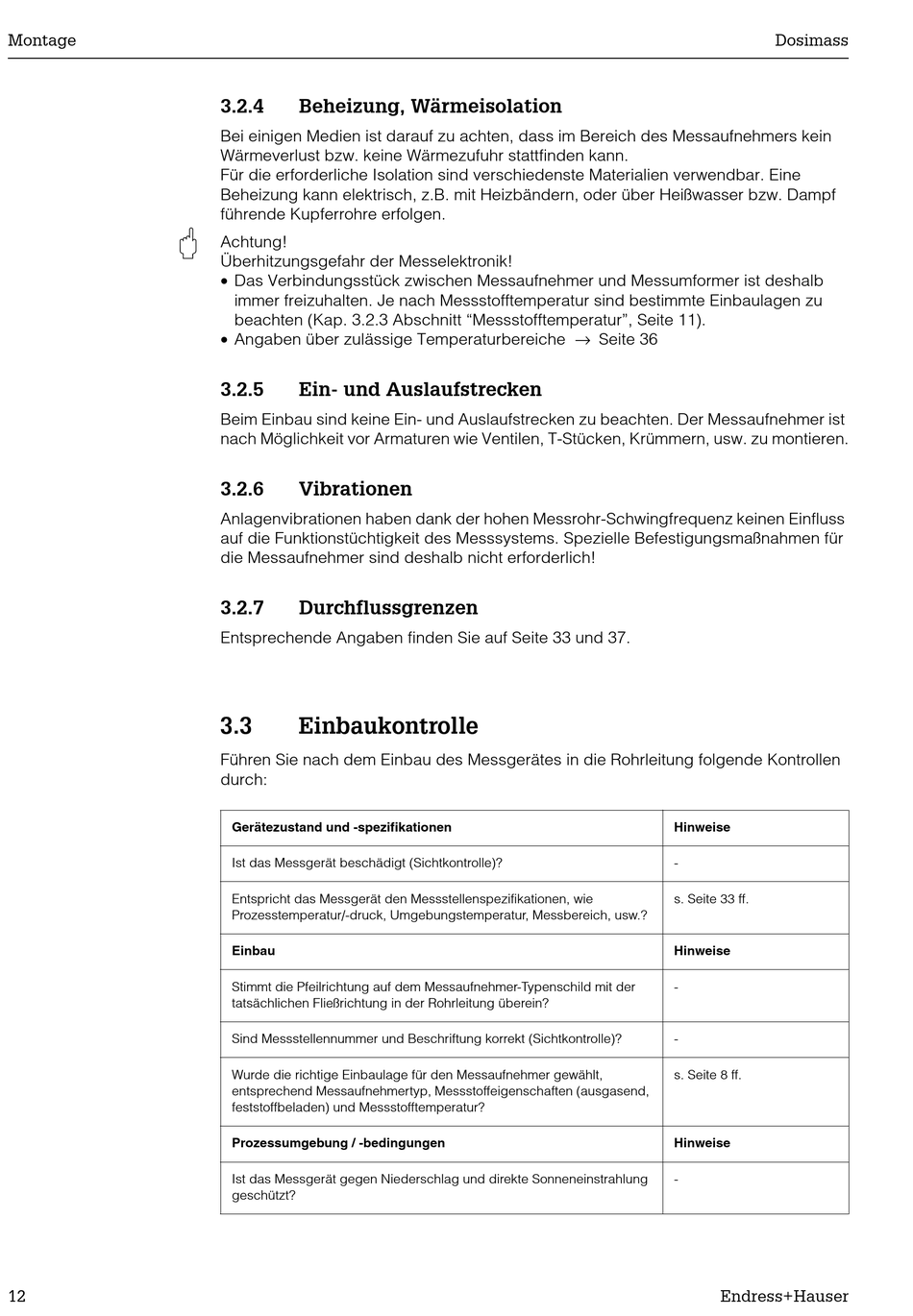

Montage
"
12
3.2.4 Beheizung, Wärmeisolation
Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers kein
Wärmeverlust bzw. keine Wärmezufuhr stattfinden kann.
Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. Eine
Beheizung kann elektrisch, z.B. mit Heizbändern, oder über Heißwasser bzw. Dampf
führende Kupferrohre erfolgen.
Achtung!
Überhitzungsgefahr der Messelektronik!
• Das Verbindungsstück zwischen Messaufnehmer und Messumformer ist deshalb
immer freizuhalten. Je nach Messstofftemperatur sind bestimmte Einbaulagen zu
beachten (Kap. 3.2.3 Abschnitt "Messstofftemperatur", Seite 11).
• Angaben über zulässige Temperaturbereiche → Seite 36
3.2.5

Ein- und Auslaufstrecken

Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten. Der Messaufnehmer ist
nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern, usw. zu montieren.
3.2.6

Vibrationen

Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss
auf die Funktionstüchtigkeit des Messsystems. Spezielle Befestigungsmaßnahmen für
die Messaufnehmer sind deshalb nicht erforderlich!
3.2.7

Durchflussgrenzen

Entsprechende Angaben finden Sie auf Seite 33 und 37.
3.3

Einbaukontrolle

Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen
durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Entspricht das Messgerät den Messstellenspezifikationen, wie
Prozesstemperatur/-druck, Umgebungstemperatur, Messbereich, usw.?
Einbau
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der
tatsächlichen Fließrichtung in der Rohrleitung überein?
Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
Wurde die richtige Einbaulage für den Messaufnehmer gewählt,
entsprechend Messaufnehmertyp, Messstoffeigenschaften (ausgasend,
feststoffbeladen) und Messstofftemperatur?
Prozessumgebung / -bedingungen
Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung
geschützt?
Dosimass
Hinweise
-
s. Seite 33 ff.
Hinweise
-
-
s. Seite 8 ff.
Hinweise
-
