Dosimass
Endress+Hauser
2
Identifizierung
2.1
Gerätebezeichnung
Das Durchfluss-Messsystem "Dosimass" besteht aus einem Kompaktmessgerät und
wird als eine mechanische Einheit ausgeliefert.
2.1.1
Typenschild
Order Code:
1
Ser.No.:
TAG No.:
2
24 VDC nominal (20...30VDC)
3
DN25 - 1" TRICLAMP
4
Materials:
5
TMmax.:
6
K-factor:
3.1B, 0.8
7
8
-20°C (-4°F) <Tamb<+60°C (140°F)
9

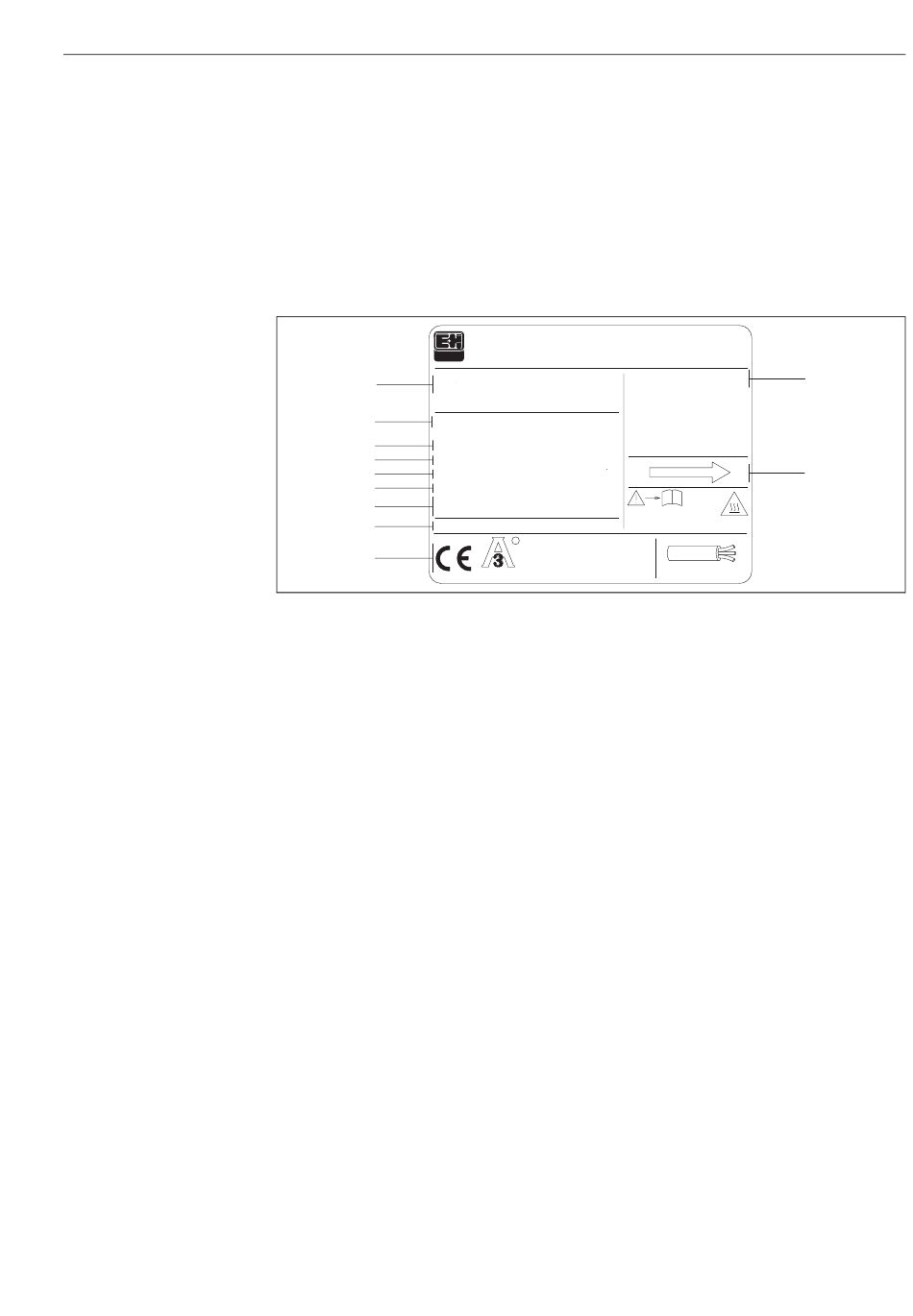

Abb. 1:
Typenschildangaben für Messumformer "Dosimass" (Beispiel)
1
Bestellcode / Seriennummer: die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben
der Auftragsbestätigung entnommen werden
2
Hilfsenergie: 24VDC (20...30 VDC)
Leistungsaufnahme: 4,3 W
3
Prozessanschluss: DN 25, 1"-Tri-Clamp
4
Werkstoffe: 1.4539
5
Maximale Prozesstemperatur: +125°C (+257°F)
6
Durchflusskalibrierung: Kalibrierfaktor = 1.000, Nullpunkt = 0
7
Raum für Zusatzinformationen bei Sonderprodukten
8
Zulässige Umgebungstemperatur
9
Raum für Zusatzangaben zur Ausführung (Zulassungen, Zertifikate)
10
Schutzart
11
Durchflussrichtung Messstoff
2.2
Zertifikate und Zulassungen
Die Geräte sind nach dem Stand der Technik und guter Ingenieurpraxis betriebssicher
gebaut und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen. Die Geräte berücksichtigen die einschlägigen Normen und Vor-
schriften nach EN 61010 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-,
Regel- und Laborgeräte".
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die
gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die
erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens.
2.3
Registrierte Warenzeichen
TRI-CLAMP ®
Registriertes Warenzeichen der Firma Ladish & Co., Inc., Kenosha, USA
FieldTool™, FieldCheck™, Applicator™
Angemeldete oder registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG,
Reinach, CH
ENDRESS+HAUSER
DOSIMASS
XXXXX-XXXXXXX
12345678901
ABCDEFGHJKLMNP
4.3W
1.4539/904L
125°C/257°F
1.000 / 0
µm
/ 150grit
R
28 - 03
Identifizierung
10
IP67 / NEMA/Type4X
11
i
Ta+20°C/68°F
FEK1486
F06-8BExxxxx-18-06-xx-xx-000
7
