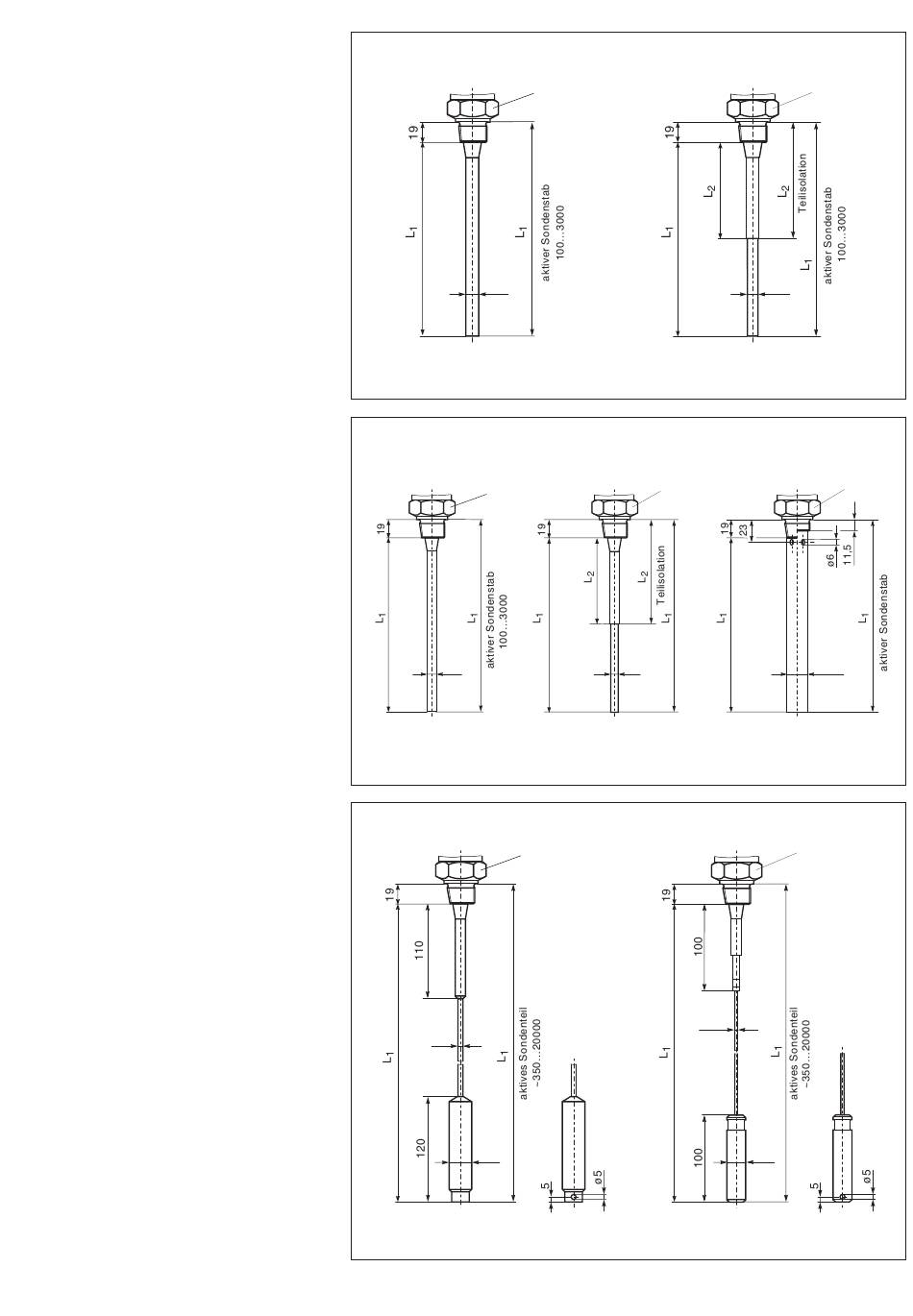

Abmessungen
(Maße in mm)
DC 12 TE
L1 = Länge des aktiven Sondenstabs
L2 = Länge der Teilisolation
minimal: 75 mm
maximal: Länge L1 minus 50 mm
Gewindevarianten: G ¾ A, G 1 A
¾ - 14 NPT, 1 - 11½ NPT
DC 12 TE
Stabsonde mit verstärk-
tem Stab für hohe
seitliche Belastbarkeit
Links:
vollisoliert
Rechts:
teilisoliert
Abmessungen
(Maße in mm)
DC 11/16/21/26 TEN
L1 = Länge des aktiven Sondenstabs
oder Sondenseils
L2 = Länge der Teilisolation
minimal: 75 mm
maximal: Länge L1 minus 50 mm
Gewindevarianten: G ¾ A, G 1 A
¾ - 14 NPT, 1 - 11½ NPT
Links:
DC 11 TEN
vollisolierte Stabsonde
Mitte:
DC 16 TEN
teilisolierte Stabsonde
Rechts:
DC 11, 16 TEN
mit Masserohr
(Sondenstab voll-
oder teilisoliert)
Links:
DC 21 TEN
vollisolierte Seilsonde
Rechts:
DC 26 TEN
teilisolierte Seilsonde
Straffgewicht mit
Abspannbohrung
SW 41
NPT
G
ø16
SW 41
NPT
G
ø10
SW 41
NPT
G
ø4
ø22
7
NPT
SW 41
NPT
G
ø8
NPT
ø2,5
SW 41
G
ø12
SW 41
G
NPT
ø21,3
SW 41
G
ø18
