11.3

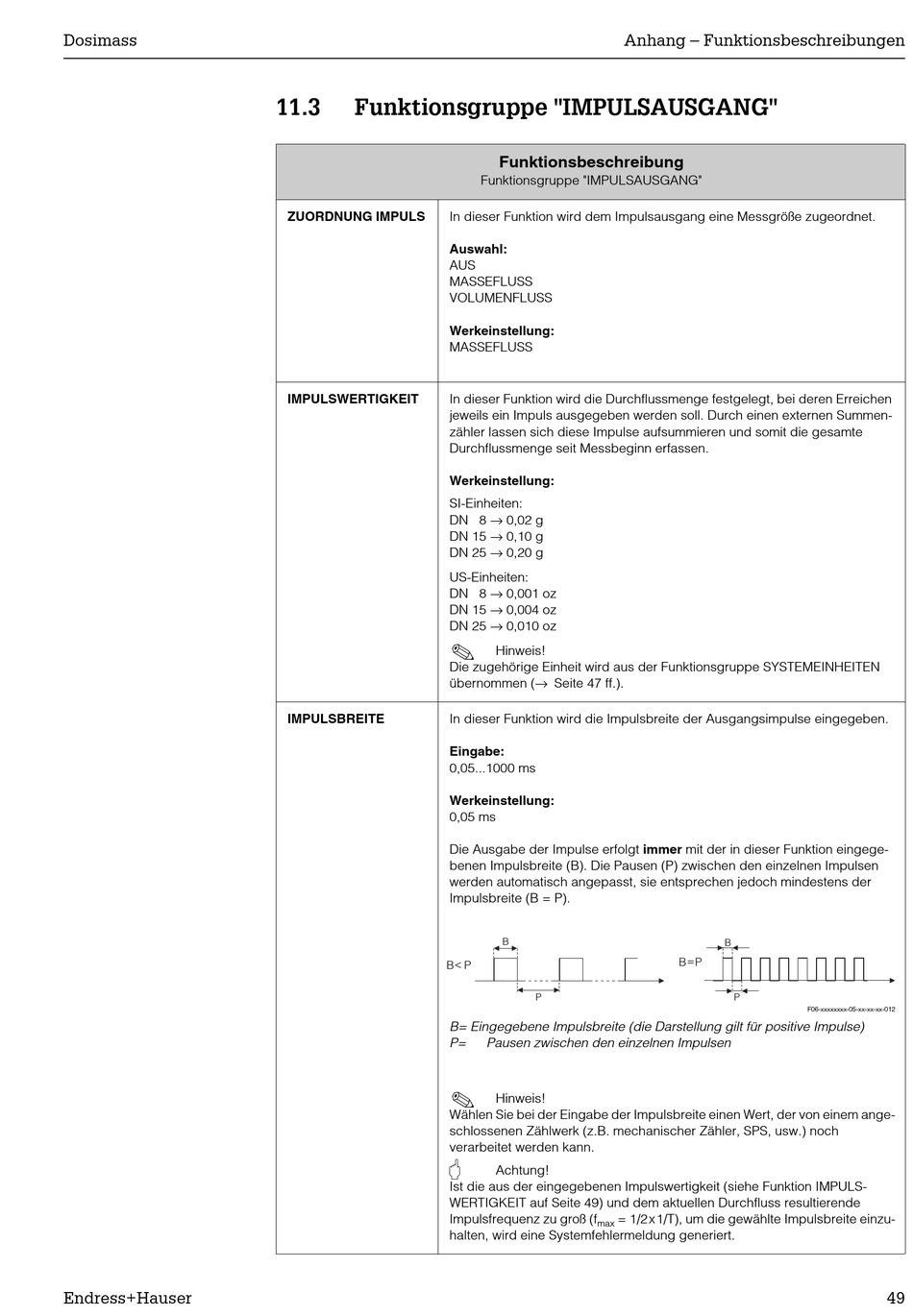

Funktionsgruppe "IMPULSAUSGANG"

ZUORDNUNG IMPULS
IMPULSWERTIGKEIT
IMPULSBREITE
B < P
Funktionsbeschreibung
Funktionsgruppe "IMPULSAUSGANG"
In dieser Funktion wird dem Impulsausgang eine Messgröße zugeordnet.
Auswahl:
AUS
MASSEFLUSS
VOLUMENFLUSS
Werkeinstellung:
MASSEFLUSS
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen
jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summen-
zähler lassen sich diese Impulse aufsummieren und somit die gesamte
Durchflussmenge seit Messbeginn erfassen.
Werkeinstellung:
SI-Einheiten:
DN 8 → 0,02 g
DN 15 → 0,10 g
DN 25 → 0,20 g
US-Einheiten:
DN 8 → 0,001 oz
DN 15 → 0,004 oz
DN 25 → 0,010 oz
!
Hinweis!
Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN
übernommen (→ Seite 47 ff.).
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,05...1000 ms
Werkeinstellung:
0,05 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion eingege-
benen Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen
werden automatisch angepasst, sie entsprechen jedoch mindestens der
Impulsbreite (B = P).
B
P
B= Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P= Pausen zwischen den einzelnen Impulsen
!
Hinweis!
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem ange-
schlossenen Zählwerk (z.B. mechanischer Zähler, SPS, usw.) noch
verarbeitet werden kann.
"
Achtung!
Ist die aus der eingegebenen Impulswertigkeit (siehe Funktion IMPULS-
WERTIGKEIT auf Seite 49) und dem aktuellen Durchfluss resultierende
Impulsfrequenz zu groß (f = 1/2x1/T), um die gewählte Impulsbreite einzu-
max
halten, wird eine Systemfehlermeldung generiert.
Anhang – Funktionsbeschreibungen
B
B = P
P
F06-xxxxxxxx-05-xx-xx-xx-012
49
