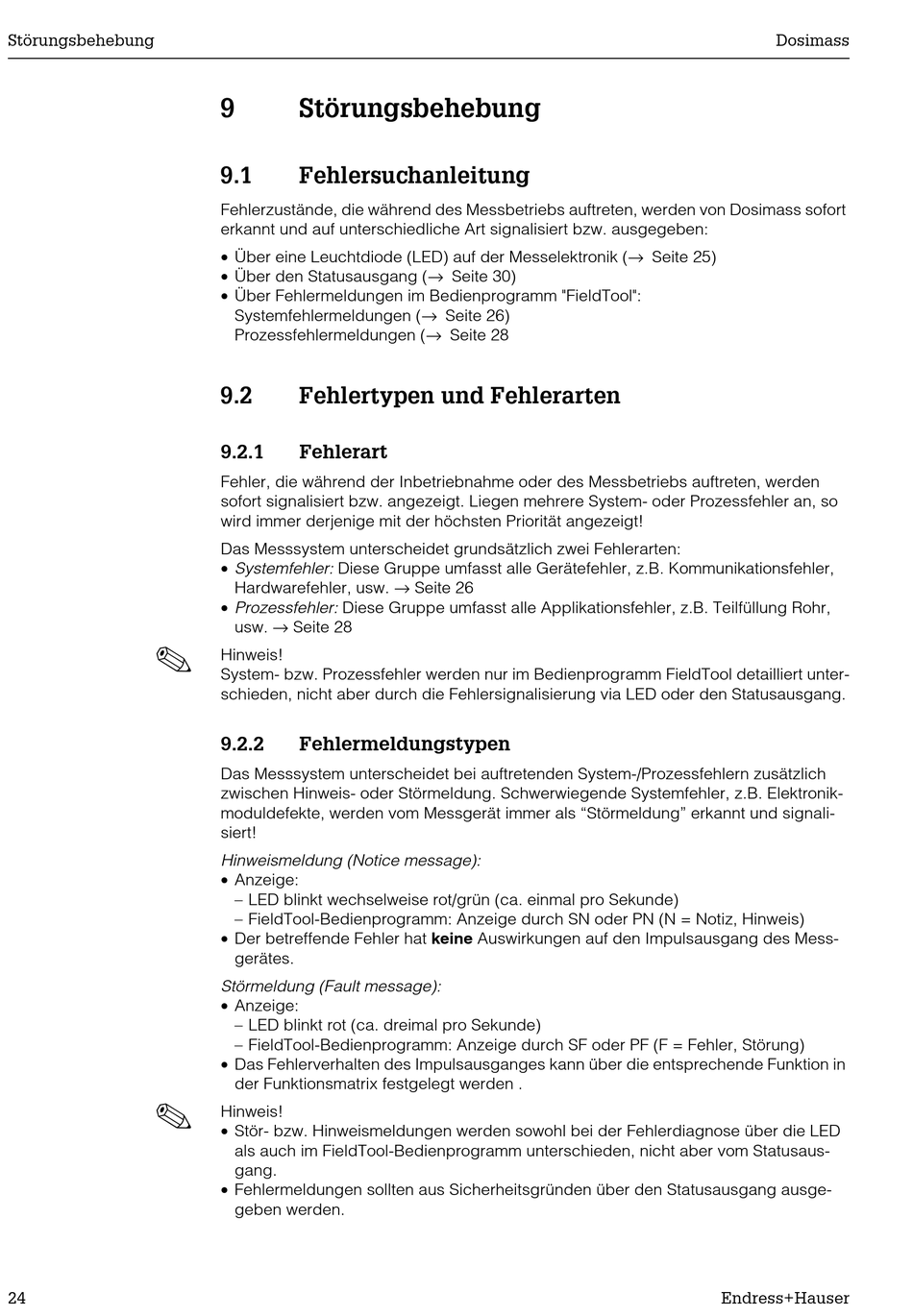

Störungsbehebung
!
!
24
9 Störungsbehebung
9.1

Fehlersuchanleitung

Fehlerzustände, die während des Messbetriebs auftreten, werden von Dosimass sofort
erkannt und auf unterschiedliche Art signalisiert bzw. ausgegeben:
• Über eine Leuchtdiode (LED) auf der Messelektronik (→ Seite 25)
• Über den Statusausgang (→ Seite 30)
• Über Fehlermeldungen im Bedienprogramm "FieldTool":
Systemfehlermeldungen (→ Seite 26)
Prozessfehlermeldungen (→ Seite 28
9.2

Fehlertypen und Fehlerarten

9.2.1

Fehlerart

Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden
sofort signalisiert bzw. angezeigt. Liegen mehrere System- oder Prozessfehler an, so
wird immer derjenige mit der höchsten Priorität angezeigt!
Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten:
• Systemfehler: Diese Gruppe umfasst alle Gerätefehler, z.B. Kommunikationsfehler,
Hardwarefehler, usw. → Seite 26
• Prozessfehler: Diese Gruppe umfasst alle Applikationsfehler, z.B. Teilfüllung Rohr,
usw. → Seite 28
Hinweis!
System- bzw. Prozessfehler werden nur im Bedienprogramm FieldTool detailliert unter-
schieden, nicht aber durch die Fehlersignalisierung via LED oder den Statusausgang.
9.2.2

Fehlermeldungstypen

Das Messsystem unterscheidet bei auftretenden System-/Prozessfehlern zusätzlich
zwischen Hinweis- oder Störmeldung. Schwerwiegende Systemfehler, z.B. Elektronik-
moduldefekte, werden vom Messgerät immer als "Störmeldung" erkannt und signali-
siert!
Hinweismeldung (Notice message):
• Anzeige:
– LED blinkt wechselweise rot/grün (ca. einmal pro Sekunde)
– FieldTool-Bedienprogramm: Anzeige durch SN oder PN (N = Notiz, Hinweis)
• Der betreffende Fehler hat keine Auswirkungen auf den Impulsausgang des Mess-
gerätes.
Störmeldung (Fault message):
• Anzeige:
– LED blinkt rot (ca. dreimal pro Sekunde)
– FieldTool-Bedienprogramm: Anzeige durch SF oder PF (F = Fehler, Störung)
• Das Fehlerverhalten des Impulsausganges kann über die entsprechende Funktion in
der Funktionsmatrix festgelegt werden .
Hinweis!
• Stör- bzw. Hinweismeldungen werden sowohl bei der Fehlerdiagnose über die LED
als auch im FieldTool-Bedienprogramm unterschieden, nicht aber vom Statusaus-
gang.
• Fehlermeldungen sollten aus Sicherheitsgründen über den Statusausgang ausge-
geben werden.
