Dosimass
Endress+Hauser

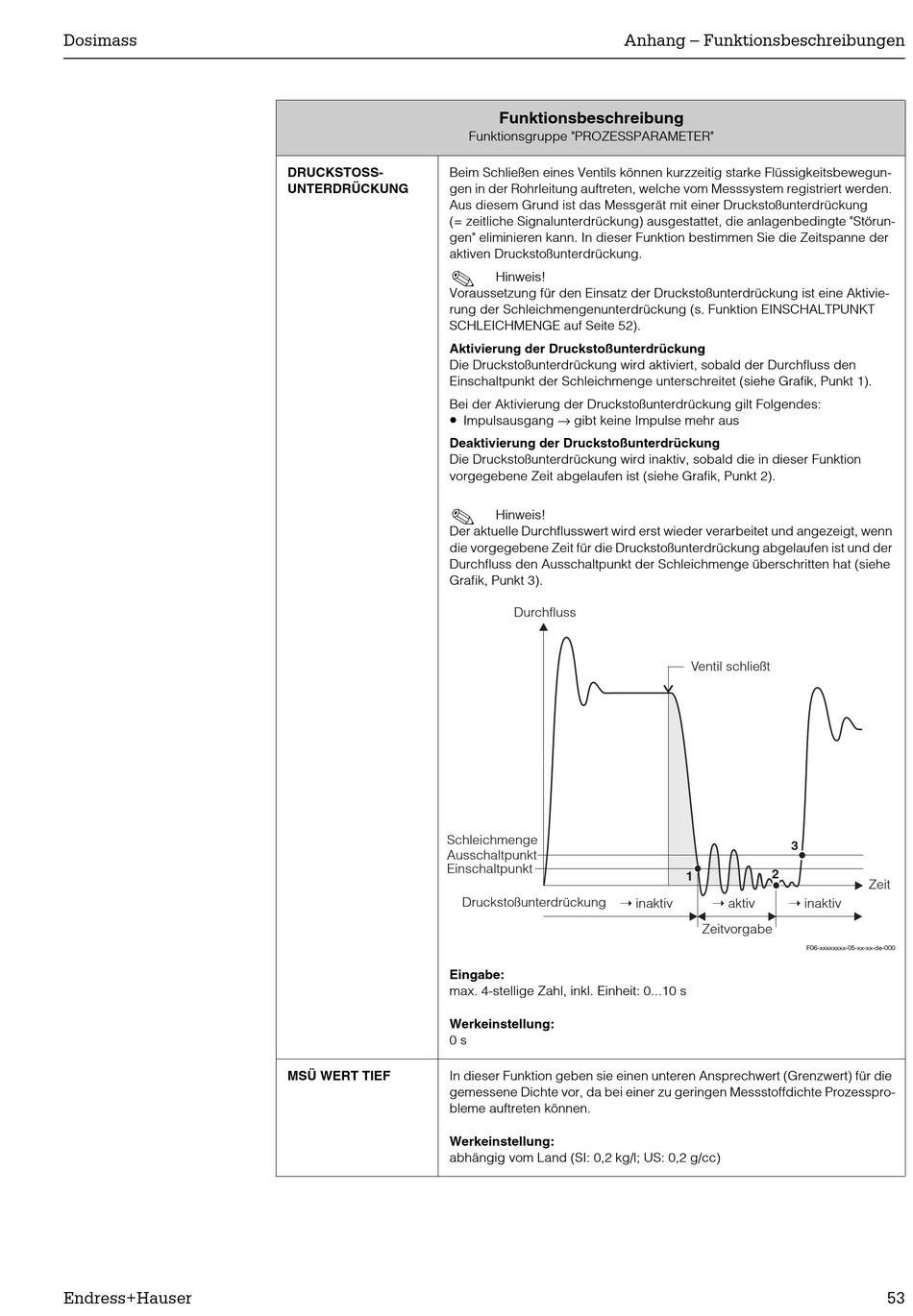

DRUCKSTOSS- Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegun-
UNTERDRÜCKUNG gen in der Rohrleitung auftreten, welche vom Messsystem registriert werden.
Aus diesem Grund ist das Messgerät mit einer Druckstoßunterdrückung
(= zeitliche Signalunterdrückung) ausgestattet, die anlagenbedingte "Störun-
gen" eliminieren kann. In dieser Funktion bestimmen Sie die Zeitspanne der
aktiven Druckstoßunterdrückung.
!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine Aktivie-
rung der Schleichmengenunterdrückung (s. Funktion EINSCHALTPUNKT
SCHLEICHMENGE auf Seite 52).
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (siehe Grafik, Punkt 1).
Bei der Aktivierung der Druckstoßunterdrückung gilt Folgendes:
•
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion
vorgegebene Zeit abgelaufen ist (siehe Grafik, Punkt 2).
!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt, wenn
die vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist und der
Durchfluss den Ausschaltpunkt der Schleichmenge überschritten hat (siehe
Grafik, Punkt 3).
Schleichmenge
Ausschaltpunkt
Einschaltpunkt
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0...10 s
Werkeinstellung:
0 s
MSÜ WERT TIEF In dieser Funktion geben sie einen unteren Ansprechwert (Grenzwert) für die
gemessene Dichte vor, da bei einer zu geringen Messstoffdichte Prozesspro-
bleme auftreten können.
Werkeinstellung:
abhängig vom Land (SI: 0,2 kg/l; US: 0,2 g/cc)
Anhang – Funktionsbeschreibungen
Funktionsbeschreibung
Funktionsgruppe "PROZESSPARAMETER"
Hinweis!
Impulsausgang → gibt keine Impulse mehr aus
Hinweis!
Durchfluss
➝ inaktiv
Druckstoßunterdrückung
Ventil schließt
3
2
1
➝ aktiv ➝ inaktiv
Zeitvorgabe
F06-xxxxxxxx-05-xx-xx-de-000
Zeit
