Technische Information
Deltatop
DV61S, DN61S, DN62S, DO69S, DR61S
Universelle Differenzdruck-Durchfluss-Messsysteme

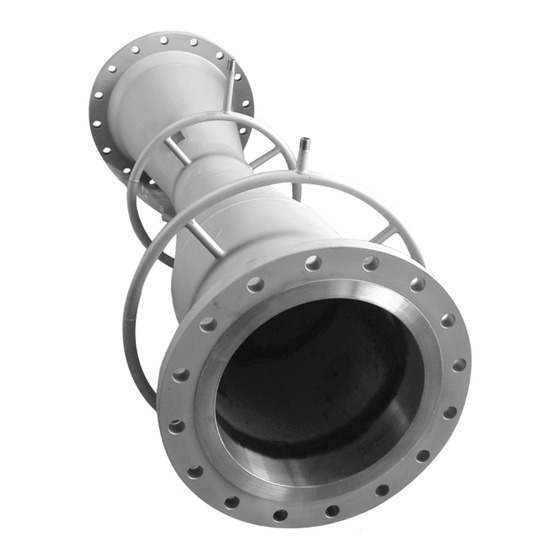

Mit Venturirohren, Düsen, Blenden und Differenzdrucktransmitter
Deltabar S/M. Druckreduzierung durch Drosselblenden.
TI00455P/00/DE/01.11
71145175
Anwendungsbereich
• Durchflussmessung von Gasen, Dampf und Flüssigkei-
ten
• Rohrdurchmesser von DN10 (3/8") bis DN2000 (80")
• Messstoff-Temperaturen von -200 °C (-328 °F) bis
1000 °C (1832 °F)
• Drücke bis 420 bar (6300 psi)
• Konform zu DGRL 97/23/EG
• NACE-konforme Materialien
Differenzdrucktransmitter Deltabar
• Zulassungen für den explosionsgefährdeten Bereich:
ATEX, FM, CSA
• Relevante Sicherheitsaspekte: SIL
• Anbindung an alle gängigen Prozessleitsysteme:
HART, PROFIBUS PA oder FOUNDATION Fieldbus.
Ihre Vorteile
• Kunden- oder anwendungsspezifisch gestaltete
Durchfluss-Messsysteme nach dem Wirkdruckverfah-
ren für besondere Anwendungen, z.B.:
– Geringer Druckverlust
– Erhöhte Abbrasionsfestigkeit
– Kalibrierbare Messstrecken
– Erweiterter Nennweitenbereich
– Kontrollierter Druckabbau
• Optimiert auf minimalen Druckverlust, höchste
Genauigkeit oder maximale Messbereichsspreizung.
• Messbereich des Differenzdrucktransmitters Deltabar
vollständig vorkonfiguriert.
• Anwendung internationaler Standards
(z.B. ISO 5167).
• Robustes Design; keine beweglichen Teile.
