Dosimass
Endress+Hauser

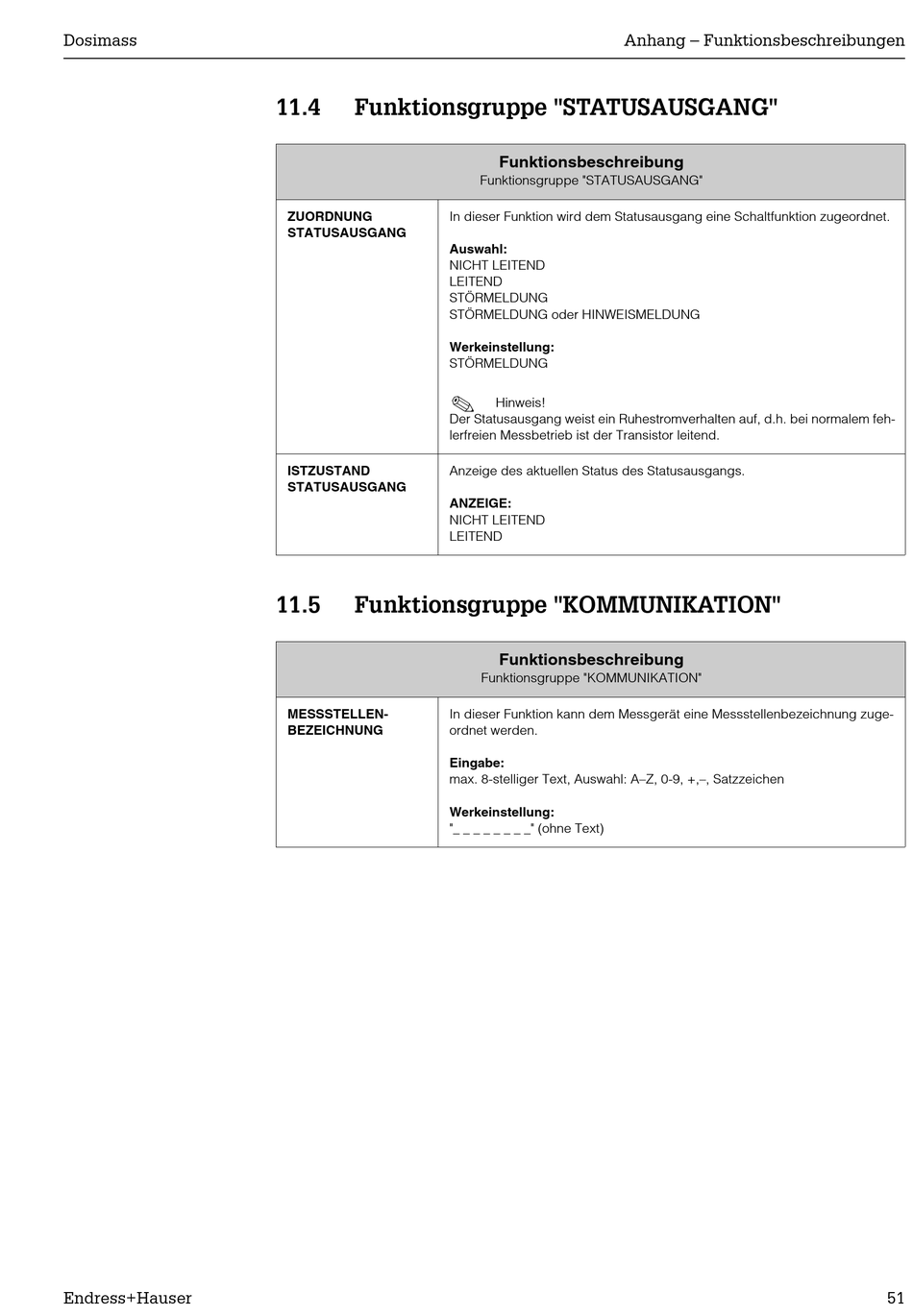

11.4

Funktionsgruppe "STATUSAUSGANG"

ZUORDNUNG
STATUSAUSGANG
ISTZUSTAND
STATUSAUSGANG
11.5

Funktionsgruppe "KOMMUNIKATION"

MESSSTELLEN-
BEZEICHNUNG
Funktionsbeschreibung
Funktionsgruppe "STATUSAUSGANG"
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
NICHT LEITEND
LEITEND
STÖRMELDUNG
STÖRMELDUNG oder HINWEISMELDUNG
Werkeinstellung:
STÖRMELDUNG
!
Hinweis!
Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem feh-
lerfreien Messbetrieb ist der Transistor leitend.
Anzeige des aktuellen Status des Statusausgangs.
ANZEIGE:
NICHT LEITEND
LEITEND
Funktionsbeschreibung
Funktionsgruppe "KOMMUNIKATION"
In dieser Funktion kann dem Messgerät eine Messstellenbezeichnung zuge-
ordnet werden.
Eingabe:
max. 8-stelliger Text, Auswahl: A–Z, 0-9, +,–, Satzzeichen
Werkeinstellung:
"_ _ _ _ _ _ _ _" (ohne Text)
Anhang – Funktionsbeschreibungen
51
