ELEKTRISCHER ANSCHLUSS
die dafür gültigen nationalen Vorschriften und Errichtungsbestimmungen zu beachten!
Bei Instandsetzungen oder Änderungen von explosionsgeschützten Geräten sind die
nationalen Bestimmungen zu beachten.
Bei Instandsetzungen und Reparaturen nur GOK-Original-Ersatzteile verwenden

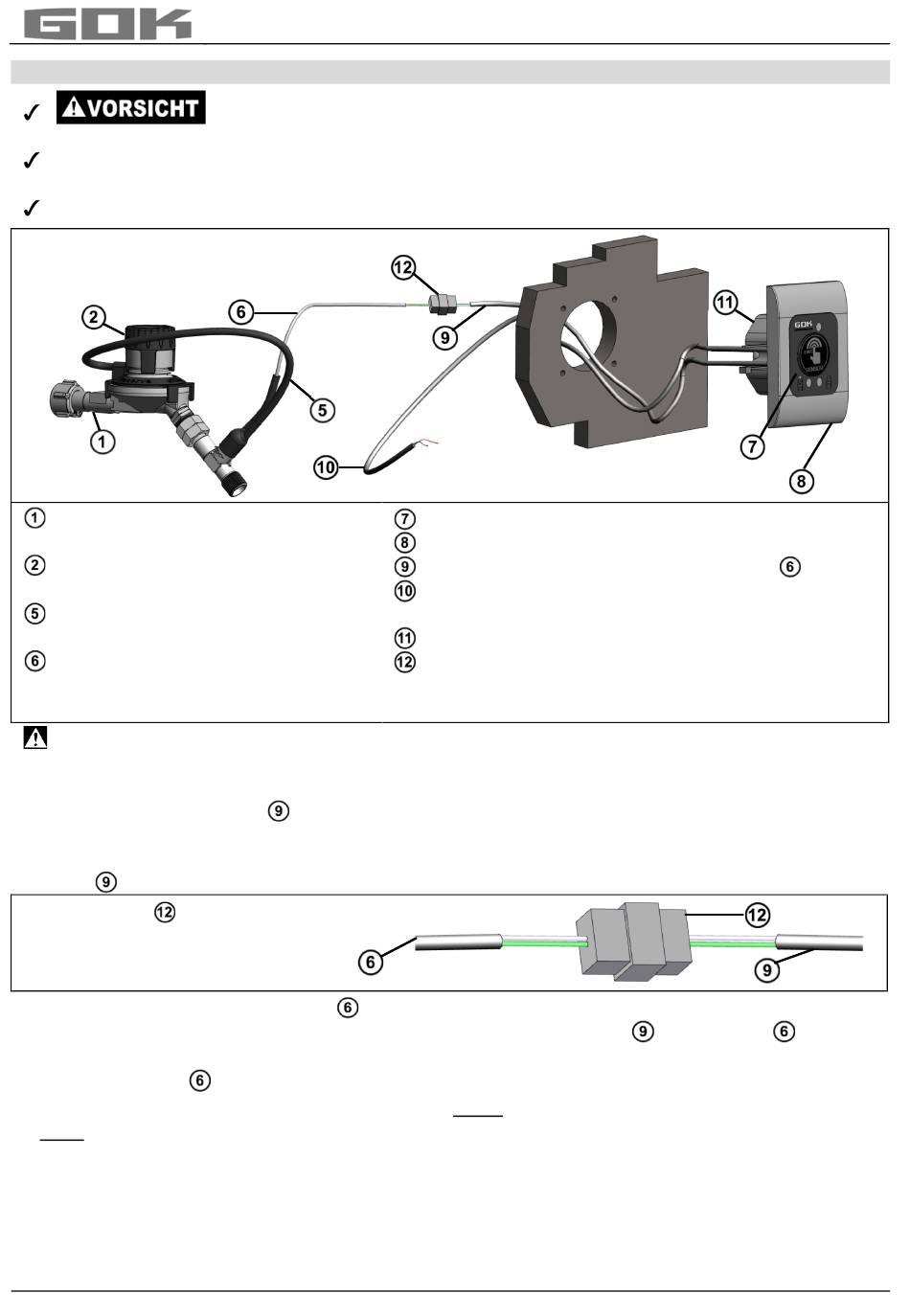

Umschaltregler
der Zweiflaschenanlage
Signalgeber für Fernanzeige
2-teilig (Ring und Kappe)
T-Stück mit Verbindungskabel
zwischen Druck- und Reedsensor
Anschlusskabel Signalgeber für
Fernanzeige vom Druck- und
Reedsensor
Die Installationsbedingungen der EN 1648-1 oder EN 1648-2 (Installation im Caravan
und Motorcaravan) bzw. der EN ISO 10133 (Installation auf Kleinen Wasserfahrzeugen)
beachten.
• Um das Anschlusskabel
Öffnung zum Innenraum herzustellen, diese Kabeldurchführung (z. B. mit Gummitülle
innen) muss mindestens 50 cm über dem Boden des Flaschenkastens liegen. Anschluss-
kabel mit 3-poliger Buchse durch diese Öffnung in den Gasflaschenkasten einführen.
Verbindung : 3-poliger Stecke / 3-polige Buchse
• Aderfarbe des Anschlusskabels
Fernanzeige mit der gleichen Aderfarbe des Verbindungskabels
verbinden.
• Die Verbindung
• Das Anschlusskabel im Flaschenkasten darf keine Verbindungsstellen haben und darf
nicht durch Zwischenstücke verlängert werden. Empfohlen wird eine Länge unter 250 mm
(EN 1648-1) bis zur Durchführung zum Innenraum.
• Die Öffnung zum Innenraum muss abschließend (z. B. mit Karosseriedichtmasse) gasdicht
zum Innenraum abgedichtet werden.
• Werden Kabel durch den Flaschenkasten verlegt, müssen diese gegen mechanische
Beschädigung geschützt sein. Eine Verlegung innerhalb eines durchgängigen Kabelkanals
oder eines Isolierrohrs wird empfohlen.
Artikel-Nr. 71 392 50 b
Für Anlagen in Verbindung mit explosionsgefährdeten Bereichen sind
in den Gasflaschenkasten hinein zu führen, ist eine geeignete
(vom Druck- und Reedsensor) des Signalgebers für
anschließend aus dem Gasflaschenkasten hinaus führen!
Informations- und Steuereinheit (Bedienpanel)
Abdeckrahmen
Verbindungskabel für Anschlusskabel
Anschlusskabel für Anschluss an die Batterie
(12 V - Versorgung des Freizeitfahrzeuges)
Abdeckdose
Verbindung 3-poliger Stecker mit 3-poliger
Buchse, Verlängerung (siehe LISTE DER
ZUBEHÖRTEILE) möglich
Caramatic BasicControl
(Verbindung )
