GOK Caramatic BasicControl Montage- Und Bedienungsanleitung Seite 6

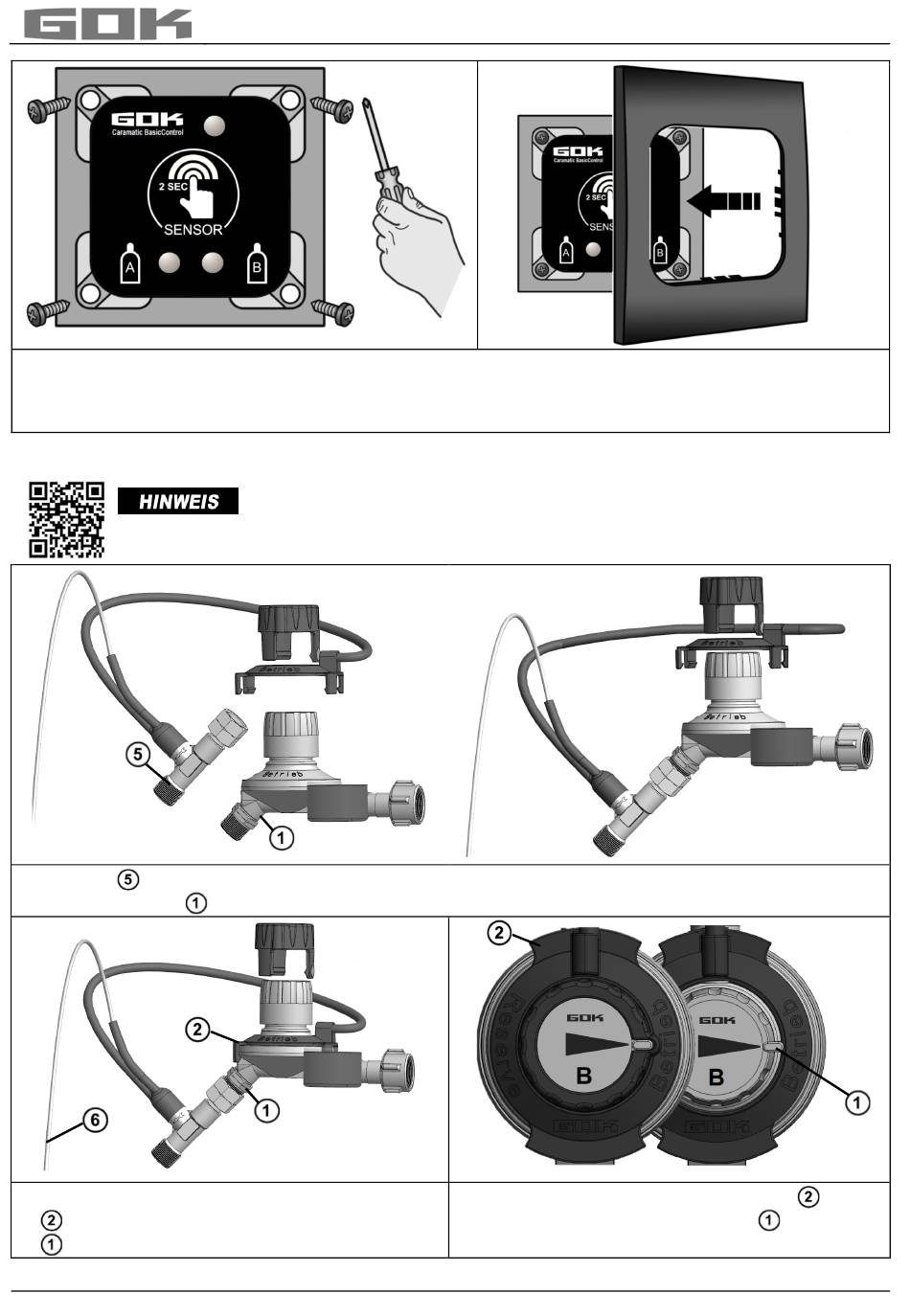

8. Das Bedienpanel montieren. Dazu Frontplatte mit Abdeckdose in den Ausschnitt gerade
einpassen und mit 4 Schrauben an der Wand befestigen.
Abschließend Abdeckrahmen auf das Bedienpanel aufstecken.
Montage des Signalgebers
Montage- und Bedienungsanleitung „Zweiflaschenanlage Caramatic BasicTwo"
Artikel-Nr. 02 018 51 beachten!
• T-Stück mit Anschluss G 3/8-LH-ÜM mit Anschluss AG G 3/8-LH-KN am
Umschaltregler
• „Betrieb" auf dem Ring des Signalgebers
über „Betrieb" auf dem Umschaltregler
, halten, dann gerade aufclipsen.
6 / 24
Nur in Verbindung mit der Zweiflaschenanlage Caramatic BasicTwo.
montieren, Anzugsmoment 15 Nm.
Caramatic BasicControl
• Kappe mit Nase des Signalgebers
Nase auf dem Umschaltregler
dann gerade aufclipsen.
über
, halten,
Artikel-Nr. 71 392 50
