MONTAGE
Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.

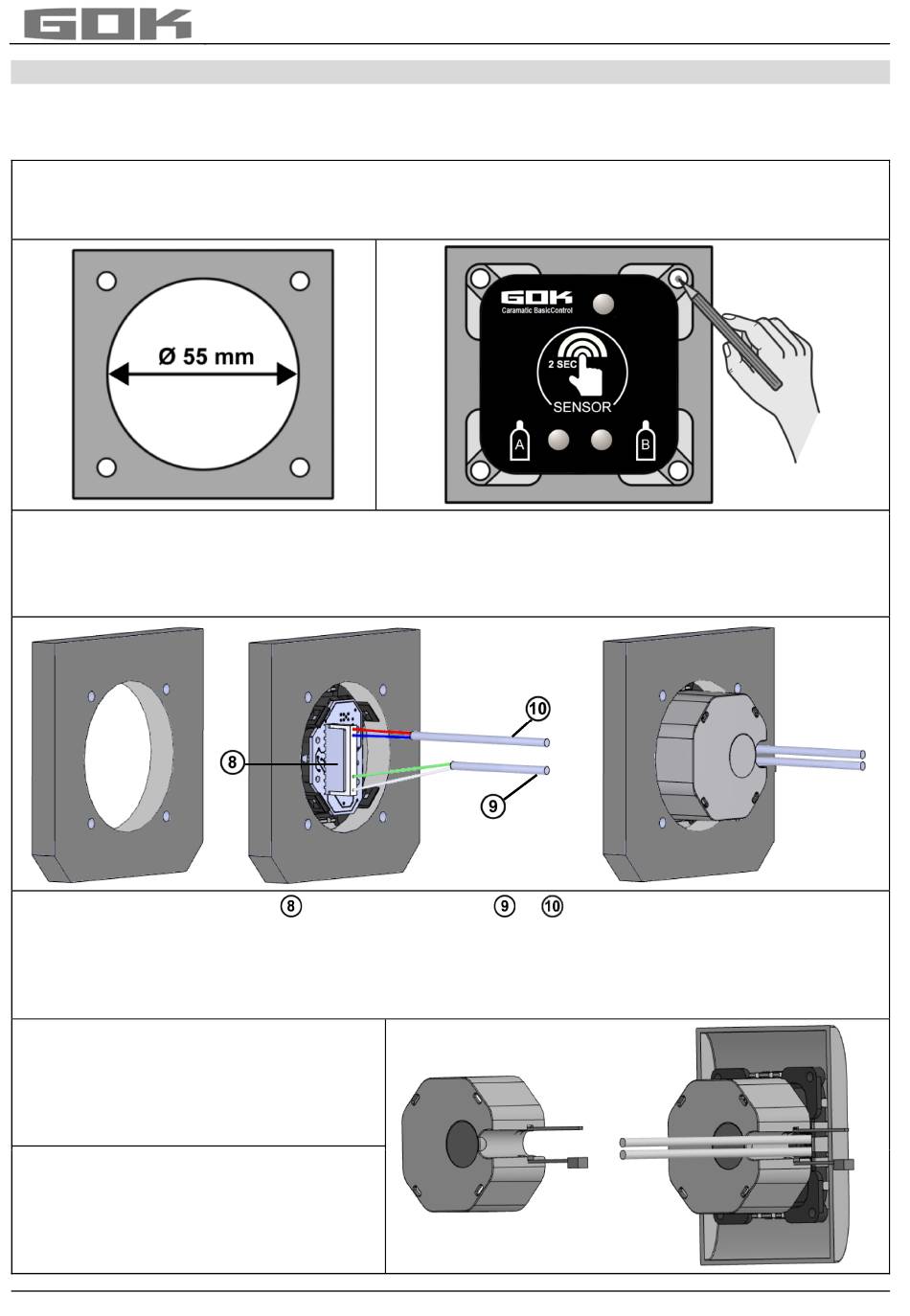

Montage Informations- und Steuereinheit (Bedienpanel)
1. Produkt dem Karton entnehmen und in die Einzelteile (Abdeckdose, Frontplatte mit
Leiterplatte und Abdeckrahmen) zerlegen. Eine Aufputzdose ist nicht im Lieferumfang
enthalten.
2. Den Einbauort des Bedienpanels möglichst an einer gut sichtbaren und zugänglichen
Stelle sowie an einer geraden und glatten Fläche vorsehen, dazu einen Ausschnitt mit
Ø 55 mm herstellen. Tragende Teile in der Wand aus Sicherheitsgründen vermeiden.
3. Vier Löcher für die Schrauben durch die Frontplatte anzeichnen.
4. Den 10-poligen Stecker
ANSCHLUSS auf den Seiten 7 und 8) von hinten durch den Ausschnitt führen und mit
der 10-poligen Stiftleiste auf der Leiterplatte des Bedienpanels verbinden.
5. Abdeckdose auf die Frontplatte des Bedienpanels aufstecken, dabei darauf achten, dass
die Nut für die Kabel an der richtigen Stelle ist.
6. Kabel in der Nut der Abdeckdose
verlegen und mit dem beigelegten
Kabelbinder fixieren (Kabelbinder
schließen und überstehendes
Ende entfernen).
7. Nächste Schritte: siehe unter
ELEKTRISCHER ANSCHLUSS.
Artikel-Nr. 71 392 50
mit Anschlusskabel
Caramatic BasicControl
+
(siehe ELEKTRISCHER
5 / 24
