Anschluss von Open Collector-Zählern / Impulsgebern ohne Nullimpuls im 2-Kanal Betrieb

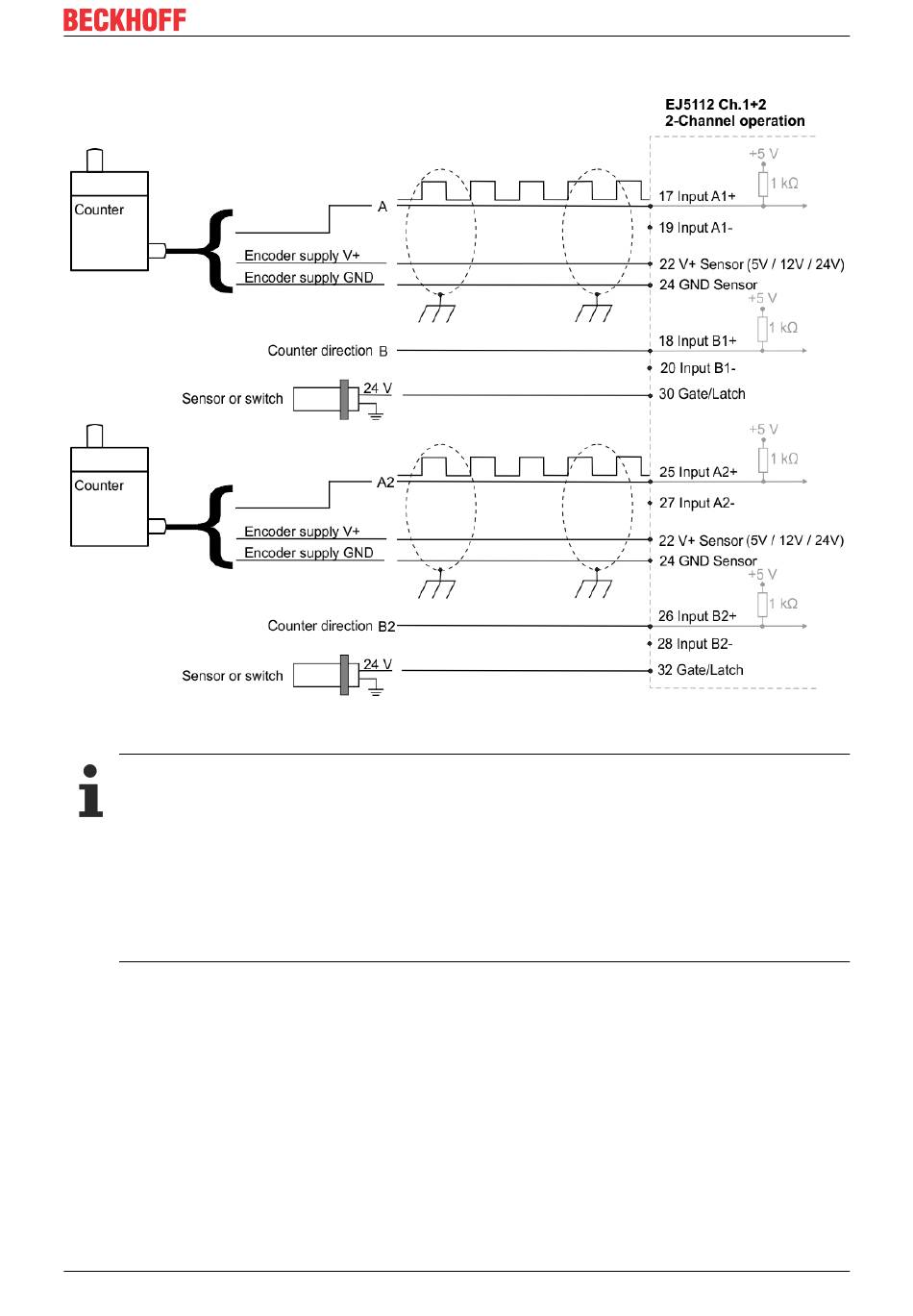

Abb. 20: Anschluss Zähler / Impulsgeber Open Collector - Mode ohne Nullimpuls im 2-Kanal-Betrieb
Hinweise zum Anschluss
• Im Open Collector-Mode werden die inversen Eingänge nicht beschaltet.
• Bei Anschluss eines Zählers / Impulsgebers gibt die B-Spur die Zählrichtung vor.
Der Eingang B ̅ wird nicht beschaltet.
• Bei Verwendung eines Zählers / Impulsgebers im 2-Kanal Betrieb können nur Zähler / Impulsge-
ber ohne Nullimpuls verwendet werden. Die Kontaktpins für die C-Spur werden mit den Signalen
der zweiten A-Spur belegt.
• Die Versorgung beider Encoder erfolgt über die Pins 22 und 24. Stellen Sie sicher, dass der
Summenstrom von 0,3 A nicht überschritten wird.
