2.

Position Nadel - Stichloch

2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung der Nadel zum Stichloch nur bei ausgeschalteter
Nähmaschine kontrollieren und einstellen.

Regel und Kontrolle

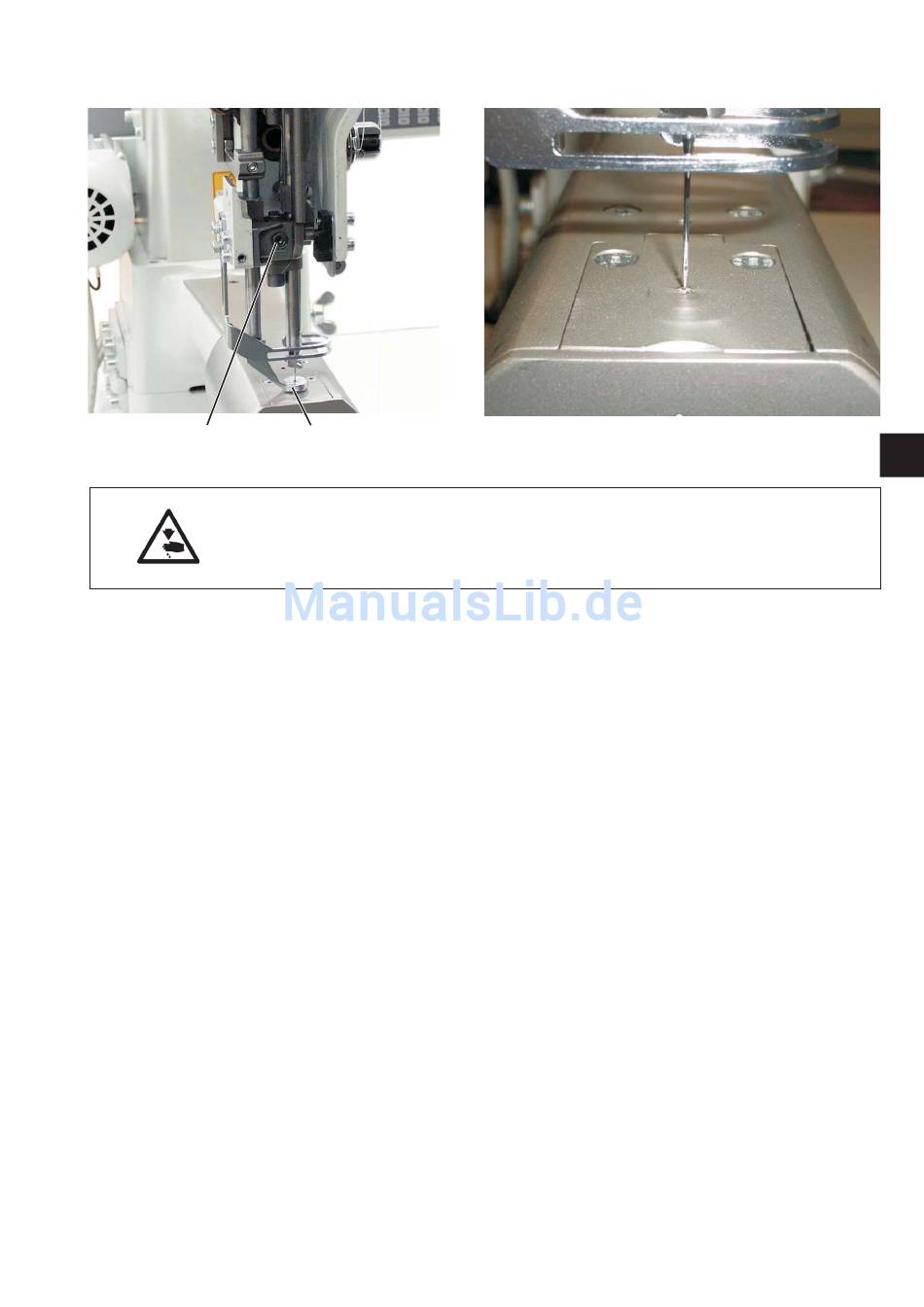

Die Nadelstangenkulisse muss so über dem Stichloch stehen, dass die
Nadel mittig in das Stichloch einsticht.
Korrektur
–
Stoffdrückerfuß 1 abnehmen.
–
Handrad soweit drehen, bis die Nadel direkt über dem Stichloch
steht.
–
Schraube 2 lösen.
–
Nadelstangenkulisse ausrichten.
–
Schraube 2 wieder festdrehen
–
Stoffdrückerfuß 1 montieren und ausrichten.
