Dürkopp Adler 609 Serviceanleitung Seite 14

10
Regel und Kontrolle
Wenn sich der Fadenhebel genau im oberen Totpunkt (OT) befindet,
müssen die Spannungsscheiben noch sicher geschlossen sein.
OT

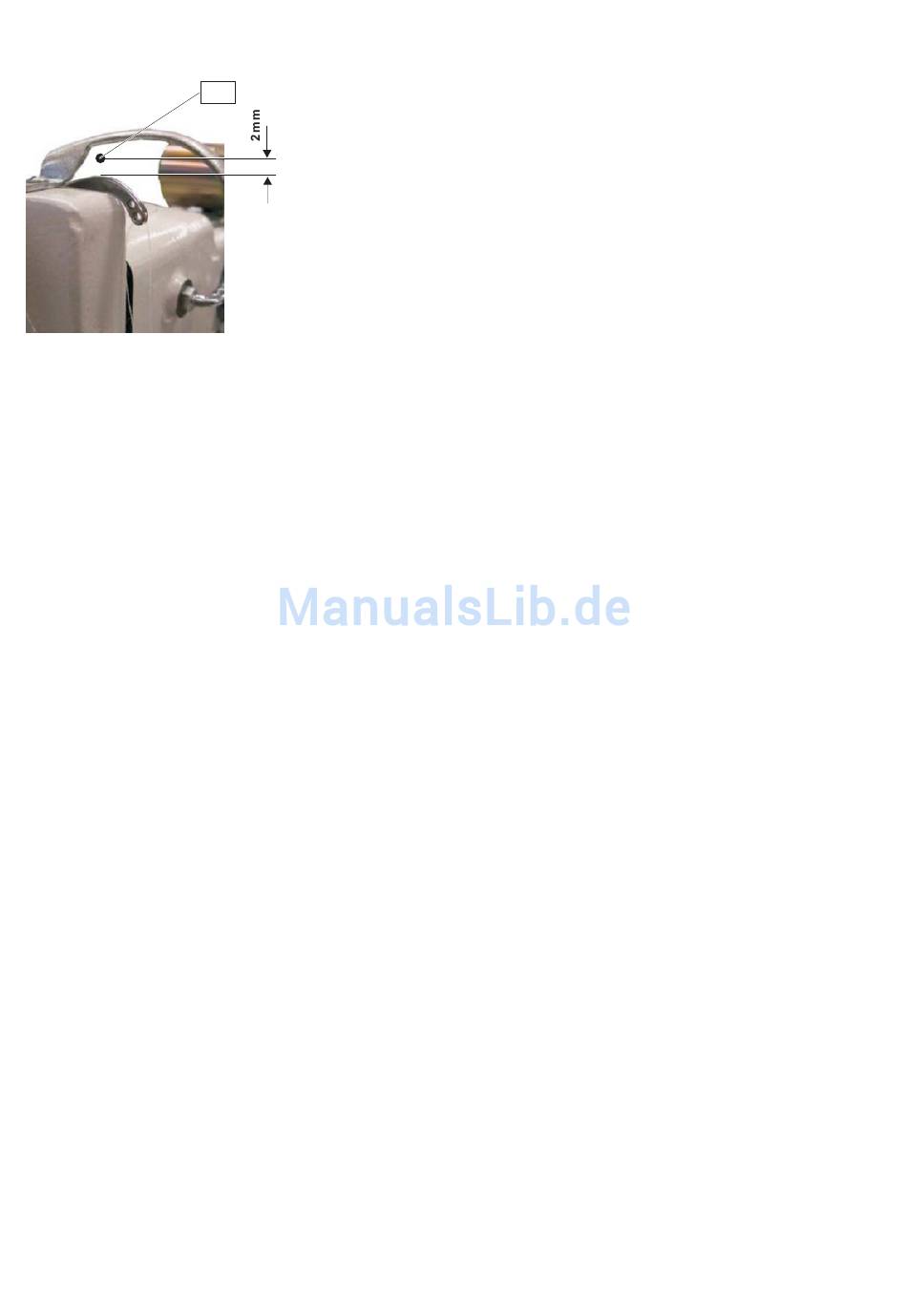

Sobald sich der Fadenhebel ca. 2 mm hinter dem oberen Totpunkt (OT)
befindet, soll die Nadelfadenspannung gerade soweit gelüftet sein,
dass ein leichtes Nachziehen des Fadens möglich ist.
Durch diese Einstellung wird ein ausreichender Stichanzug trotz des
regelmäßigen Öffnens der Spannungsscheiben gewährleistet.
In maximal gelüfteter Stellung muss sich ein Abstand zwischen den
Spannungsscheiben 2 von 1,0 mm ergeben.
–
Handrad drehen, bis Fadenhebel in Stellung ist, dann langsam
weiter drehen und Nadelfadenspannung beobachten.
–
Abstand der Spannungsscheiben kontrollieren.
Korrektur Abstand
–
In maximal gelüfteter Stellung Gewindestift 1 lösen.
–
Fadenspannungsbolzen entsprechend verschieben.
–
Gewindestift 1 wieder festdrehen.
Korrektur Zeitpunkt
–
Schraube 4 am Exzenter 3 lösen.
–
Exzenter verdrehen.
–
Schraube 4 wieder festdrehen.
