3.2 Stoffdrückerfuß-Hub

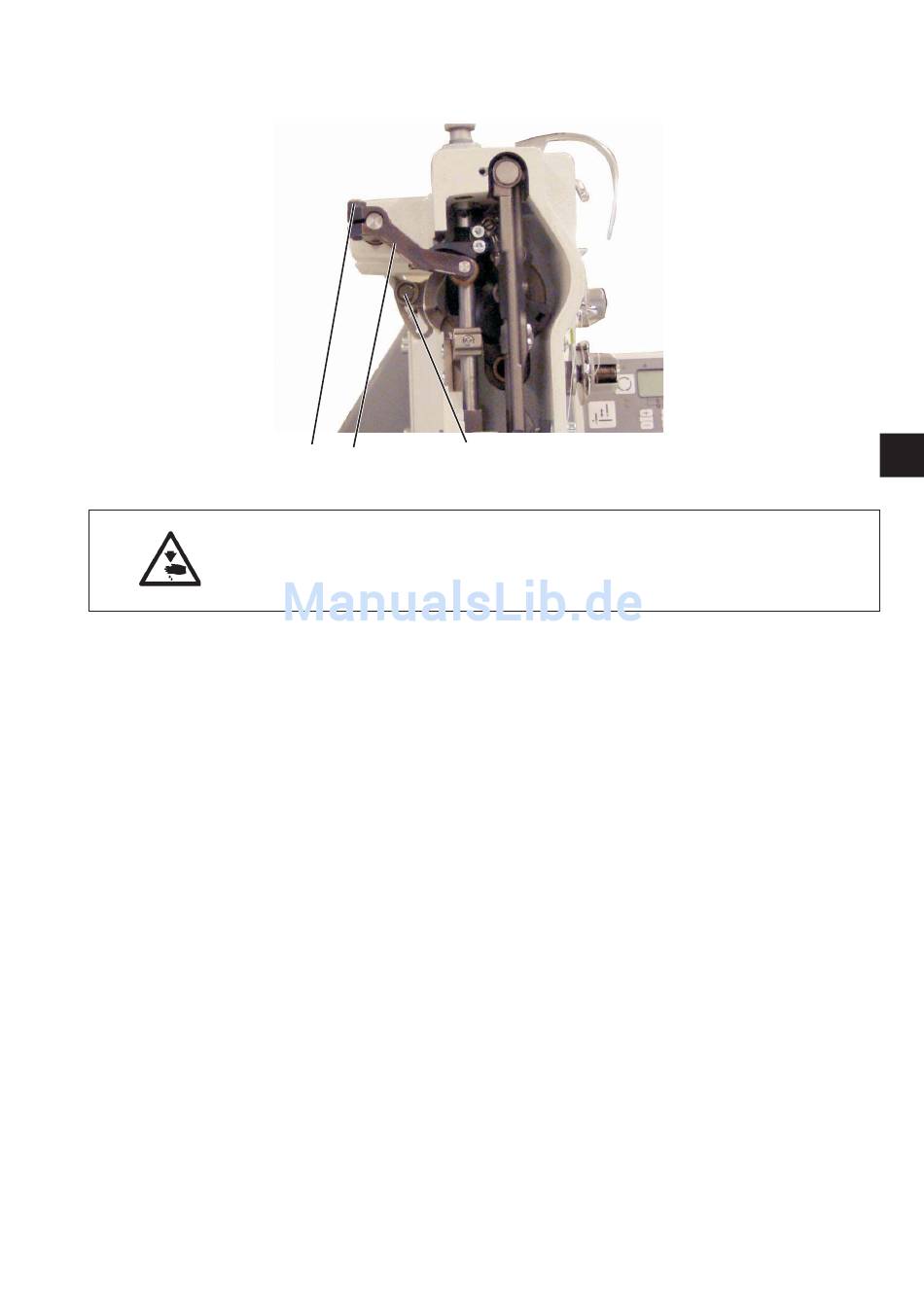

3 2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stoffdrückerfuß-Hub nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
Bei maximal eingestelltem Hub (Hebel 1 ist am oberen Anschlag) soll
zwischen dem Stoffdrückerfuß in seiner höchsten Position und der
Stichplatte ein Durchgangsraum von 20 mm existieren.
–
Handrad drehen, bis Stoffdrückerfuß im höchsten Punkt ist.
–
Durchgangsraum messen.
Korrektur
–
Im unteren Totpunkt (UT) der Nadelstange Schraube 3 lösen.
–
Kurbel 2 entsprechend verdrehen.
–
Schraube 3 wieder festdrehen.
