6.2

Nadelfadenspannung einstellen

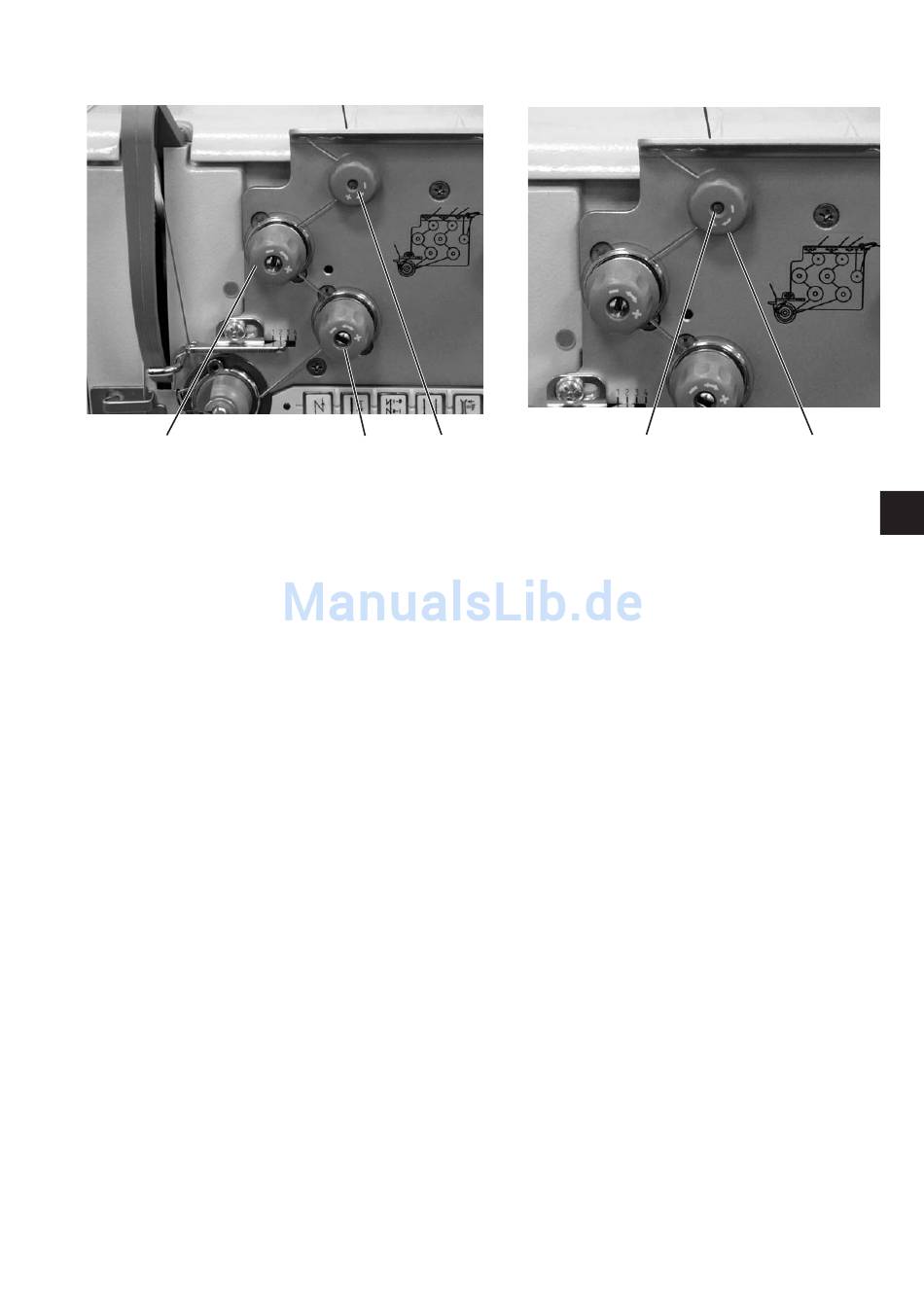

3 2 1

Vorspannung

Bei geöffneter Hauptspannung 2 und Zusatzspannung 3 ist eine
geringe Restspannung des Nadelfadens erforderlich. Die
Restspannung wird durch die Vorspannung 1 erzeugt.
Die Vorspannung 1 beeinflusst gleichzeitig die Länge des
geschnittenen Nadelfadenendes (Anfangsfaden für die nächste Naht).
–
Grundeinstellung:
Stellrad 4 verdrehen, bis ihre Vorderseite mit Bolzen 5 bündig
steht.
–
Kürzerer Anfangsfaden:
Stellrad 4 im Uhrzeigersinn drehen.
–
Längerer Anfangsfaden:
Stellrad 4 gegen den Uhrzeigersinn drehen.

Hauptspannung

Die Hauptspannung 2 ist so gering wie möglich einzustellen.
Die Verschlingung der Fäden soll in der Mitte des Nähgutes liegen.
Zu starke Fadenspannungen können bei dünnem Nähgut zu
unerwünschtem Kräuseln und Fadenreißen führen.
–
Hauptspannung 2 so einstellen, dass ein gleichmäßiges Stichbild
erreicht wird.
Spannung erhöhen - Stellrad im Uhrzeigersinn drehen
Spannung verringern - Stellrad gegen den Uhrzeigersinn drehen

Zusatzspannung

Die zuschaltbare Zusatzspannung 3 dient zur schnellen Änderung der
Nadelfadenspannung, z. B. an Nahtverdickungen.
–
Zusatzspannung 3 niedriger als Hauptspannung 2 einstellen.
5 4
