6.9

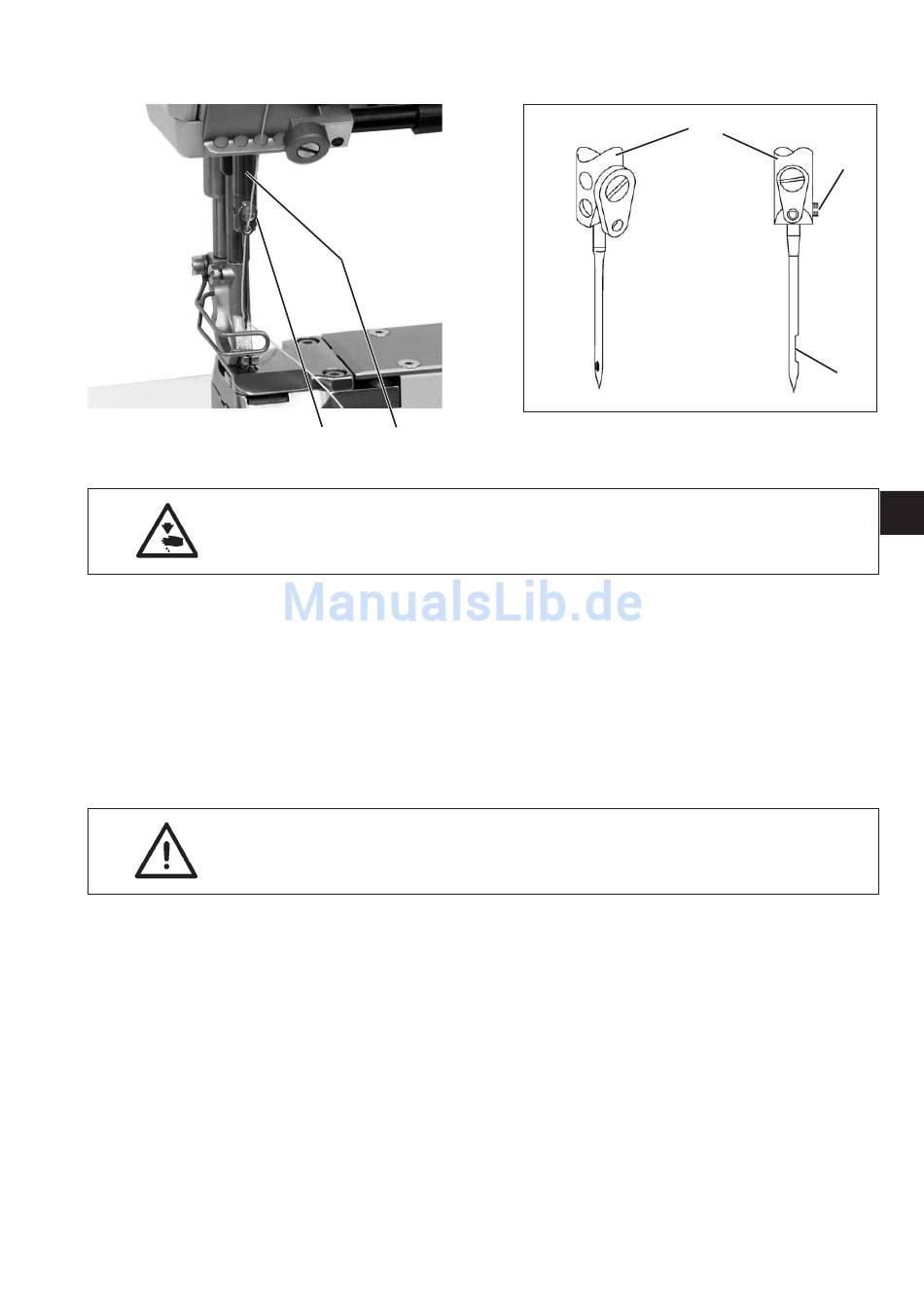

Nadel einsetzen und wechseln

2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadel nur bei ausgeschalteter Nähmaschine wechseln.
–
Handrad drehen, bis die Nadelstange 1 ihre höchste Stellung
erreicht hat.
–
Schraube 2 lösen.
–
Nadel nach unten aus der Nadelstange 1 herausziehen.
–
Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 1
einschieben.
Achtung!
Die Hohlkehle 3 muss zum Greifer zeigen.
–
Schraube 2 festdrehen.
ACHTUNG !
Beim Wechsel auf eine andere Nadeldicke muss der Abstand
des Greifers zur Nadel korrigiert werden (siehe Serviceanleitung).
Die Nichtbeachtung des oben stehenden Hinweises kann zu folgenden
Fehlern führen:
Beim Einsetzen einer dünneren Nadel:
–
Fehlstiche
Beschädigungen des Fadens

Beim Einsetzen einer dickeren Nadel:

–
Beschädigungen der Greiferspitze
Beschädigungen der Nadel
1
2
3
17
