LAUNCH
Anschlüsse und Anzeigen

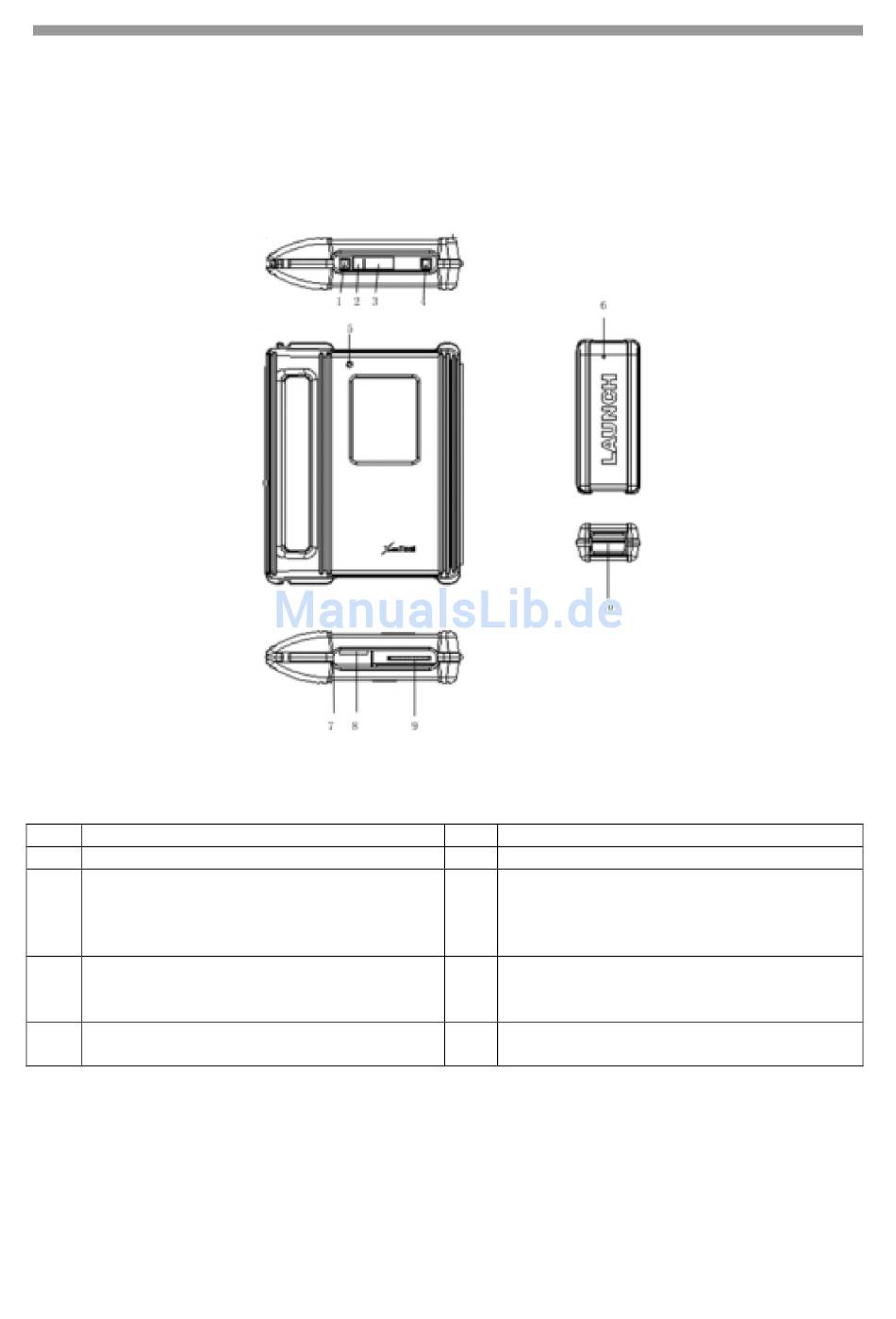

Siehe Abb. 2-3:
1
Ein-/Ausschalter X-431TOOL Hauptgerät
3
Parallel Anschluss (Hauptgerät)
5
Anzeige Bluetooth (Hauptgerät)
Blau: Kommunikation zum Hauptgerät normal
Blau blinkend: Kommunikation zu Hauptgerät
unterbrochen
7
Auswurf CF-Karte
9
Drucker Papierauswurf
Abb. 2-3
2
Anschluss Spannungsversorgung (Hauptgerät)
4
„Hotkey" Taste
6
Anzeige Bluetooth (Smartbox)
Blau: Kommunikation zum Hauptgerät normal
Blau blinkend: Kommunikation zu Hauptgerät
unterbrochen
8
„Hotkey" Taste (Hauptgerät)
Zur Touchscreen Kalibrierung oder zum Starten
der Diagnosesoftware
10
Anschluß Main cable (Verbindung zum
Hauptgerät)
6
X-431TOOL Bedienungsanleitung
