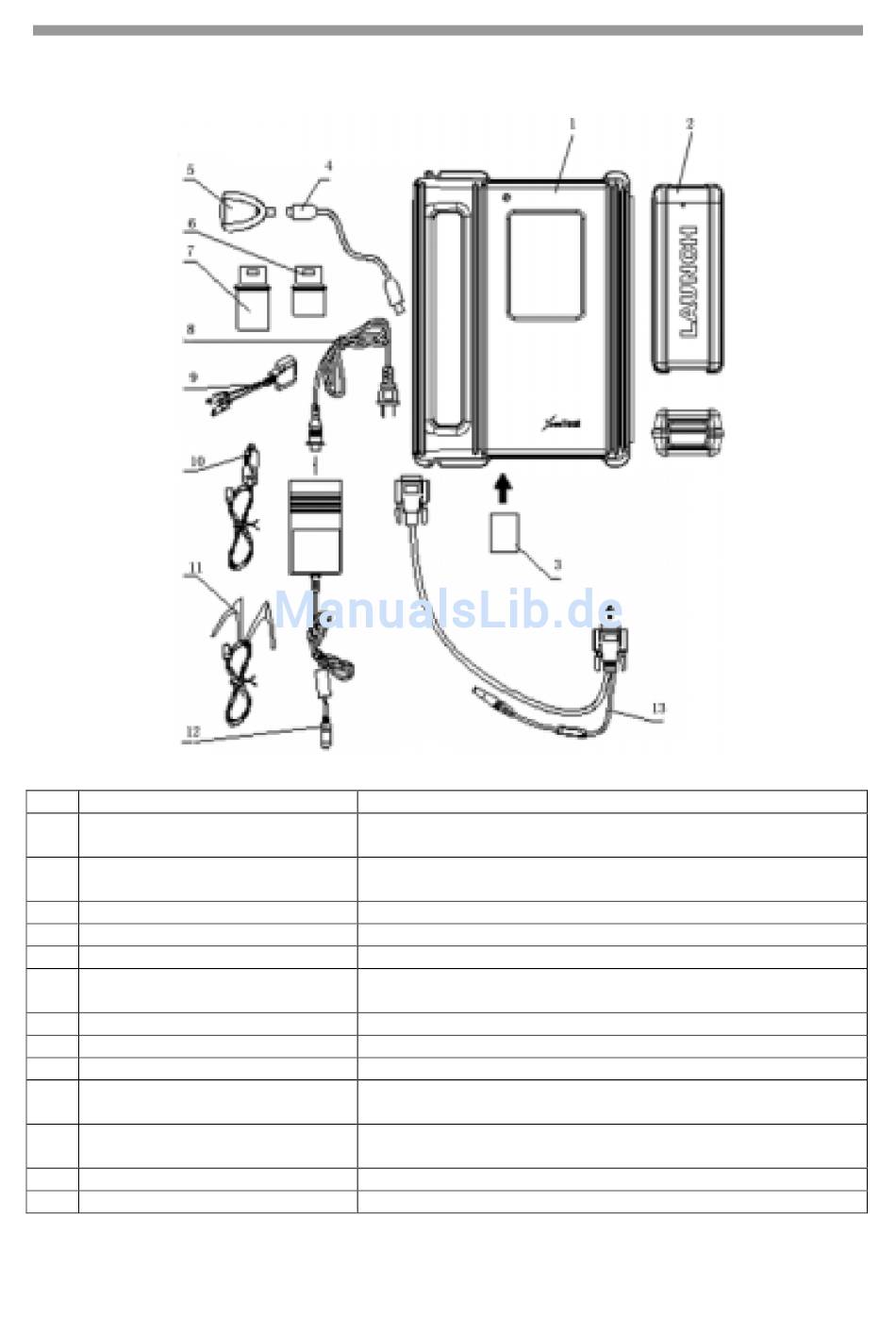

Zur Fahrzeugdiagnose wird verschiedenes Zubehör, besonders Adapter und Kabel, benötigt, siehe Abb. 2-4:
Nr.
Name
1
X-431TOOL Hauptgerät
2
Smartbox (auch DIAGInfinite)
3
CF Karte
4
USB Kabel
5
CF Kartenleser
6
Adapter
7
CANBUSII Adapter
8
Euro Anschluss Kabel
9
Adapter mit Kabel
10
Adapter für Zigarettenanzünder
11
Adapter für Batterie
12
Netzteil
13
Main cable (Datenkabel)
Mit dem Hauptgerät lässt sich die Diagnose steuern, der Bildschirm
zeigt Tastenfelder, Testergebnisse, Hinweise, usw. an
Zur Fahrzeugdiagnose, bildet die Schnittstelle zwischen Fahrzeug und
Auf der CF Karte ist die Diagnosesoftware gespeichert
Zum Anschluss der Kartenlesers an einen PC
Zum Auslesen und Beschreiben der CF Karte
Mehrere verschiedene Adapter für verschiedene Fahrzeuge, hier nur
Adapter für Fahrzeuge mit CANBUS System, updatefähig
Anschluss des Netzteils an die Steckdose
Je nach Fahrzeugtyp haben die Adapter auch ein Kabel
Für die Spannungsversorgung über den Zigarettenanzünder, falls der
Diagnoseanschluss des Fahrzeugs keine Spannung liefert
Für die Spannungsversorgung über die Batterie, falls der
Diagnoseanschluss des Fahrzeugs keine Spannung liefert
Zum Anschluss an die Steckdose
Verbindung zwischen Fahrzeug und DIAGInfinite
7
X-431TOOL Bedienungsanleitung
