LAUNCH

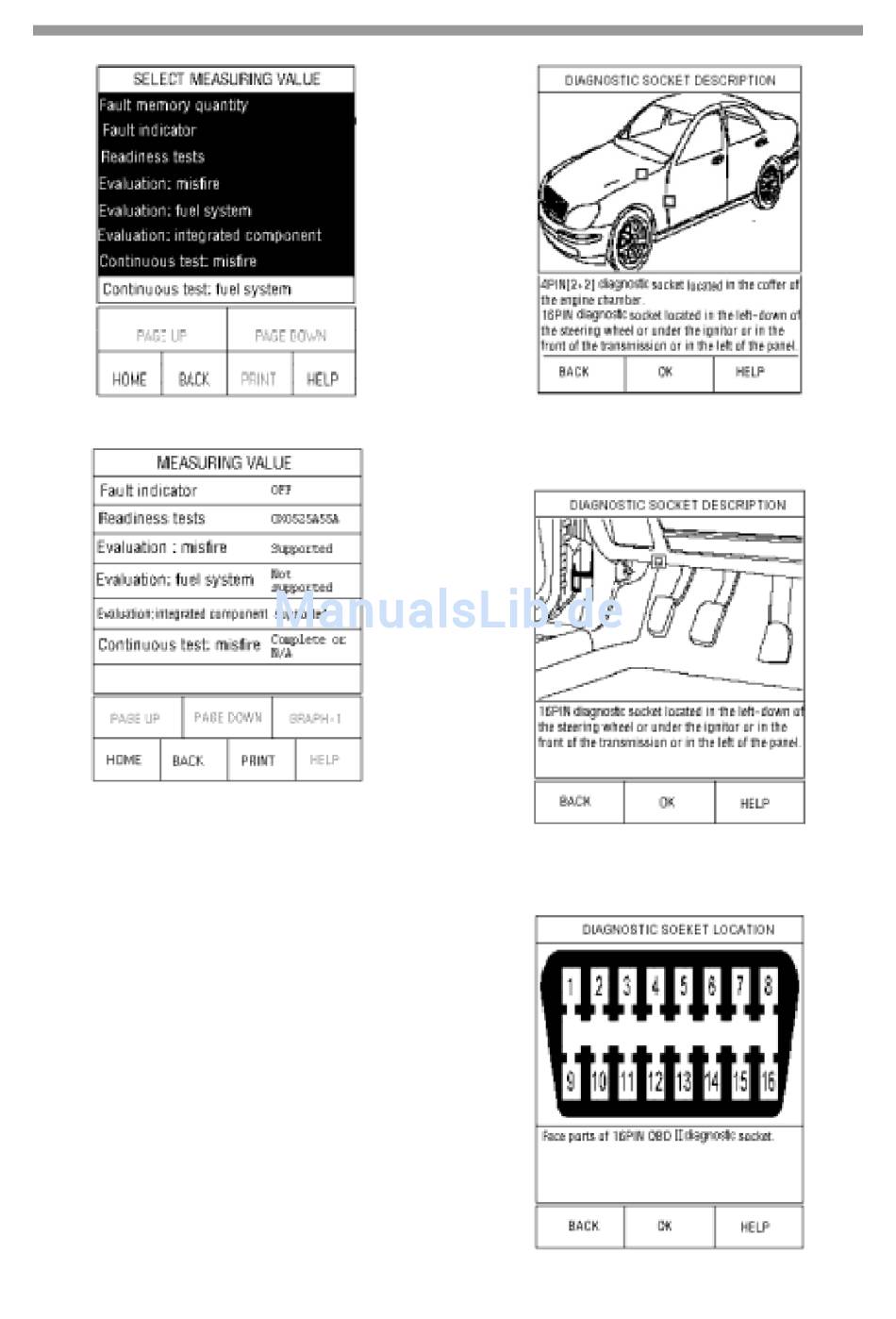

Abb. 3-47
Abb. 3-48
Position Diagnoseschnittstelle
Das X-431TOOL bietet eine Beschreibung zur Lage der
Diagnoseschnittstelle im Fahrzeug. Wählen Sie „Lage
Diagnoseanschluss" (o. ä.) im Menü der ausgewählten
Fahrzeugmarke (Hersteller-, nicht Fahrzeugspezifisch).
Sie können die Ansicht durch klicken in eines der
angezeigten Kästchen schrittweise vergrößern, siehe
Abb. 3-49:
X-431TOOL Bedienungsanleitung
Solange ein Kästchen angezeigt wird, lässt sich eine
genauere Skizze anzeigen, siehe Abb. 3-50:
Zuletzt
wird
schließlich
Schnittstelle angezeigt, siehe Abb. 3-51:
24
Abb. 3-49
Abb. 3-50
die
Pinbelegung
Abb. 3-51
der
