4.3 Anschlüsse

4.3.1 Vorbereitungen

Normale Testbedingungen
 Schalten Sie die Fahrzeugstromversorgung ein.
 Der Gashebel sollte nicht betätigt werden.

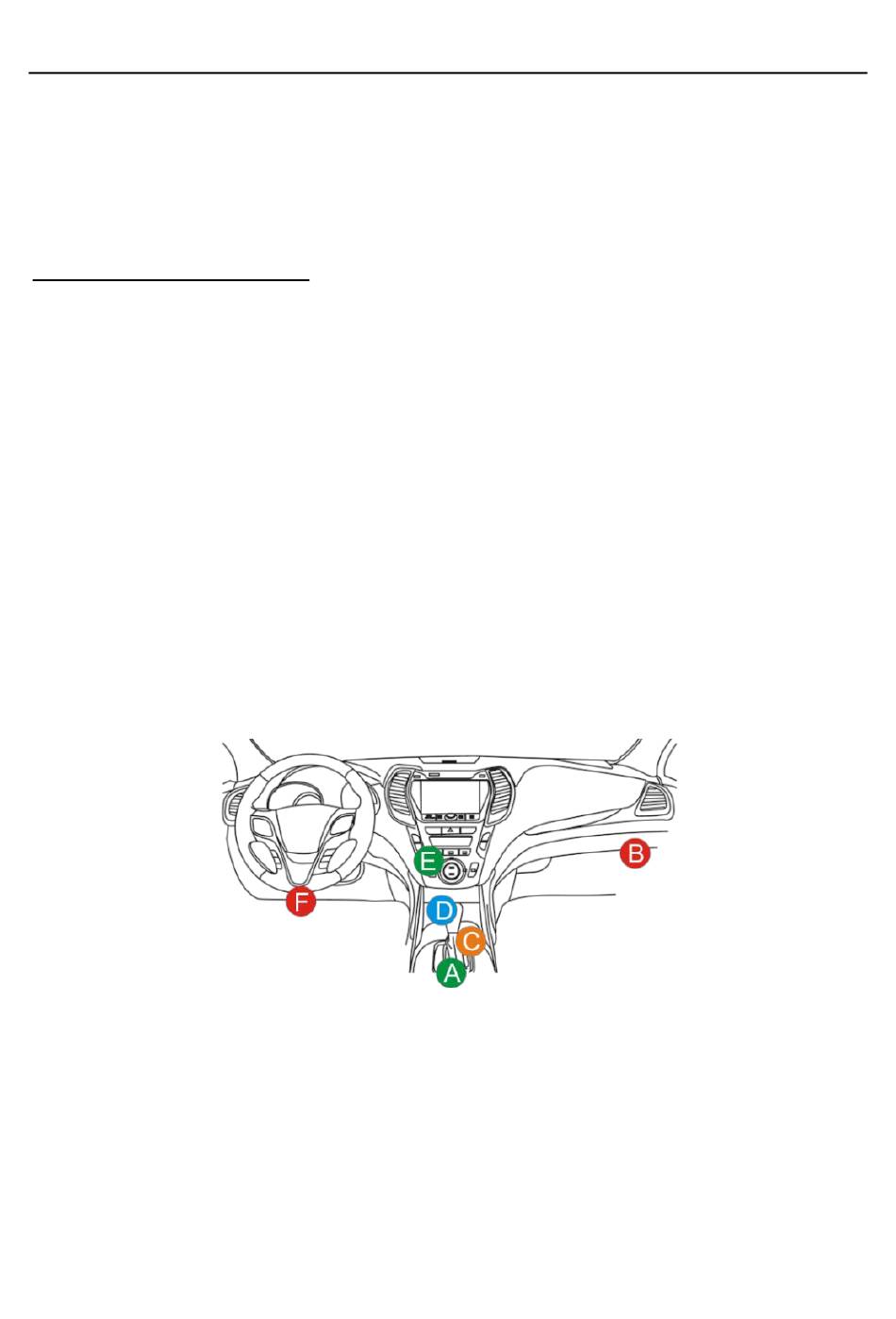

4.3.2 DLC-Position

Der DLC (Data Link Connector) ist in der Regel ein standardmäßiger
16-Pin-Anschluss, über den Diagnosewerkzeuge mit den fahrzeuginternen
Steuerungsmodulen verbunden sind. Der DLC befindet sich in der Regel 30
Zentimeter von der Mitte des Armaturenbretts entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite. Wenn sich DLC nicht unter dem
Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich
der DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden,
um an den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
schlagen Sie im Servicehandbuch des Fahrzeugs nach.

4.3.3 Fahrzeuganschluss

Die Methode zum Anschließen des Diagnose-Steckverbinders an den DLC
eines Fahrzeugs hängt von der Fahrzeugkonfiguration wie folgt ab:
 Ein mit einem OBD II-Managementsystem ausgestattetes Fahrzeug liefert
über einen standardisierten DLC sowohl Datenübertragung als auch eine 12
V Stromversorgung.
Abb. 4-10
