LAUNCH
Verlassen
(„Exit")
4.3 Anschlüsse
4.3.1 Vorbereitungen
Normale Testbedingungen
Schalten Sie die Fahrzeugstromversorgung ein.
Der Gashebel sollte nicht betätigt werden.

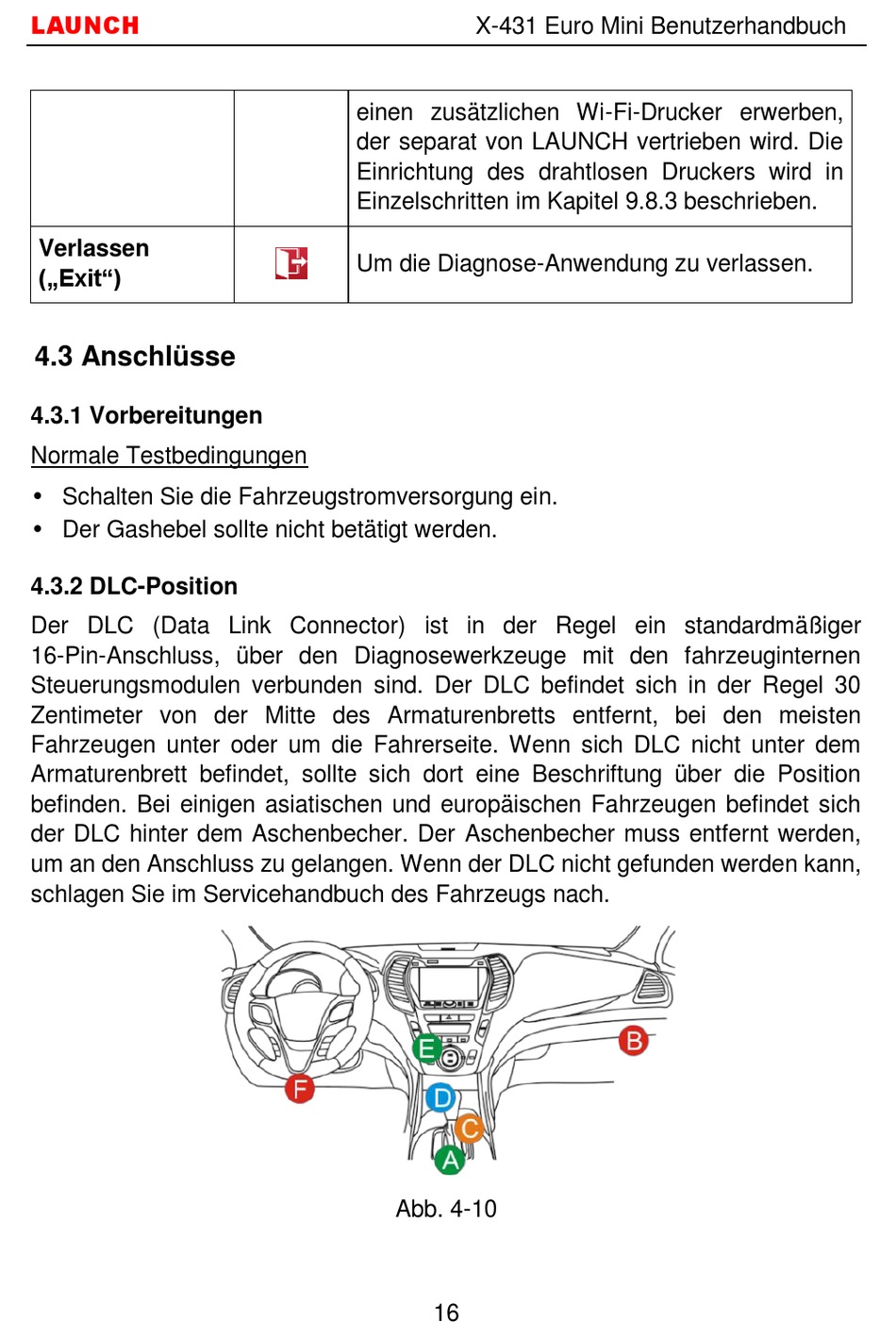

4.3.2 DLC-Position
Der DLC (Data Link Connector) ist in der Regel ein standardmäßiger
16-Pin-Anschluss, über den Diagnosewerkzeuge mit den fahrzeuginternen
Steuerungsmodulen verbunden sind. Der DLC befindet sich in der Regel 30
Zentimeter von der Mitte des Armaturenbretts entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite. Wenn sich DLC nicht unter dem
Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich
der DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden,
um an den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
schlagen Sie im Servicehandbuch des Fahrzeugs nach.
X-431 Euro Mini Benutzerhandbuch
einen zusätzlichen Wi-Fi-Drucker erwerben,
der separat von LAUNCH vertrieben wird. Die
Einrichtung des drahtlosen Druckers wird in
Einzelschritten im Kapitel 9.8.3 beschrieben.
Um die Diagnose-Anwendung zu verlassen.
Abb. 4-10
16
