Creader Professional 123 / 129 EVO

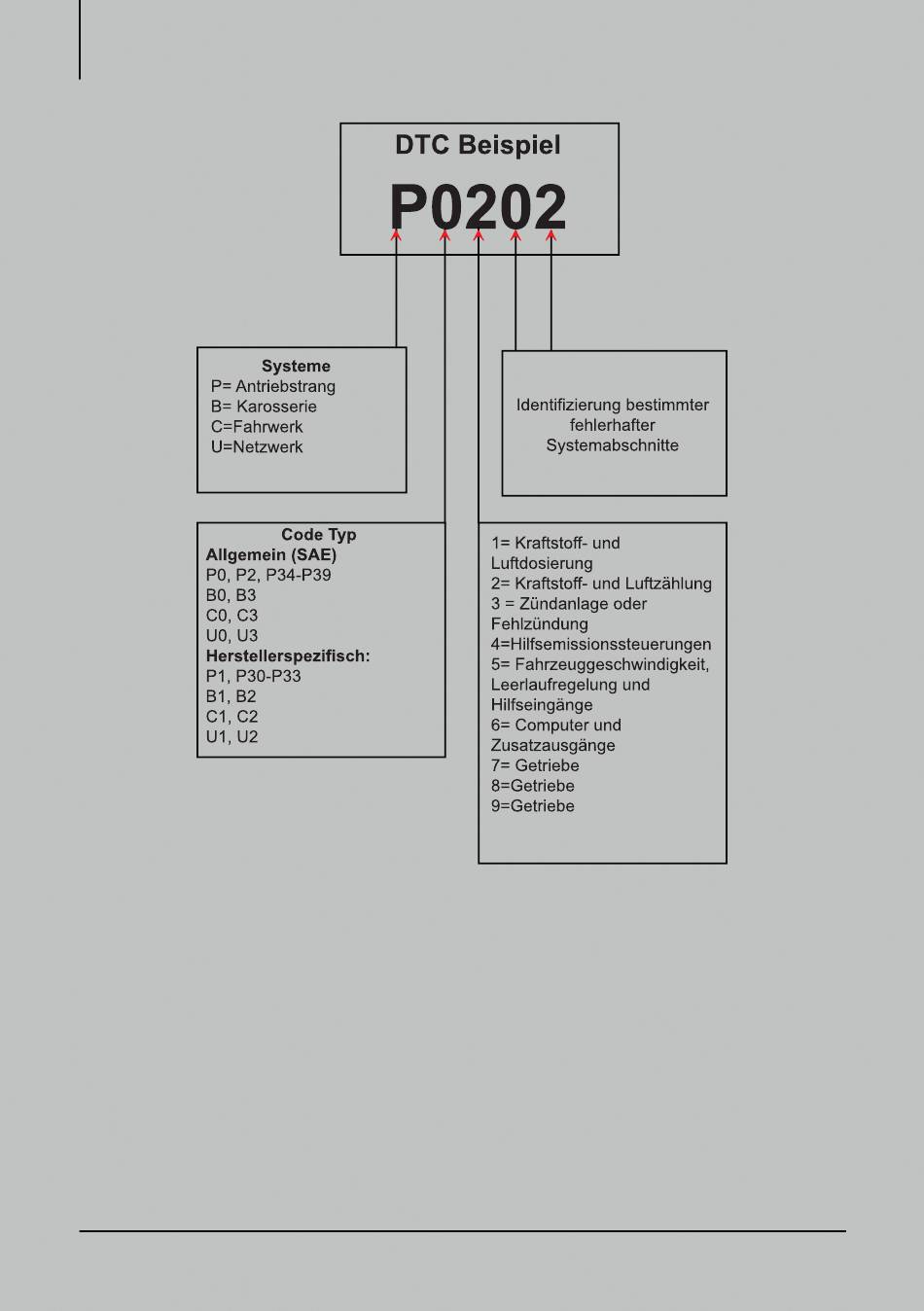

Abbildung 2 – 1
2.3 Lage des Datenverbindungssteckers (DLC)
Der DLC (Data Link Connector oder Diagnostic Link Connector) ist in der Regel ein
16-poliger Anschluss, über den Diagnosecodeleser mit dem Bordcomputer des Fahr-
zeugs verbunden werden. Der DLC befindet sich in der Regel 30 Zentimeter von der
Mitte des Armaturenbretts entfernt, bei den meisten Fahrzeugen unter oder um die
Fahrerseite. Wenn sich der DLC nicht unter dem Armaturenbrett befindet, sollte sich
dort eine Beschriftung mit dem Hinweis auf die Position befinden. Bei einigen asiati-
schen und europäischen Fahrzeugen befindet sich der DLC hinter dem Aschenbecher.
Der Aschenbecher muss entfernt werden, um an den Anschluss zu gelangen. Wenn
der DLC nicht gefunden werden kann, schlagen Sie im Servicehandbuch des Fahr-
zeugs nach.
10
