Inbetriebnahme
9.6 Füllstandmessung konfigurieren

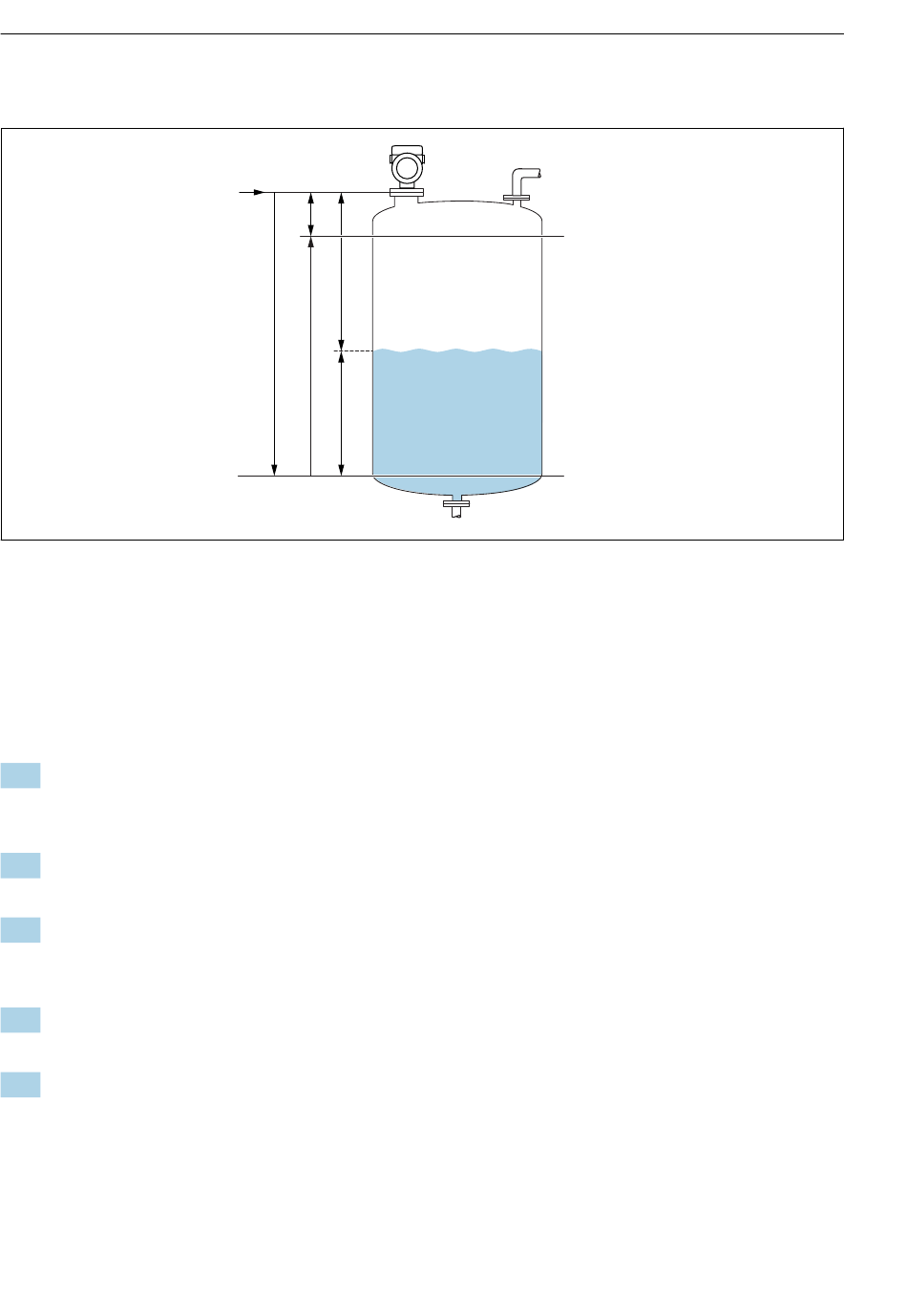

 15 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
1. Setup → Messstellenbezeichnung
 Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der
Anlage schnell identifizieren zu können.
2. Setup → Längeneinheit
 Wird für den Grundabgleich (Leer/Voll) benutzt.
3. Setup → Behältertyp
 Optimiert die Signalfilter für den jeweiligen Behältertyp. Hinweis: ' W erkbanktest'
deaktiviert alle Filter. Diese Option ist ausschließlich für Tests vorgesehen.
4. Setup → Mediengruppe
 Mediengruppe angeben ("wässrig": DK>4 oder "sonstige": DK>1,9)
5. Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).Setup
→ Erweitertes Setup → Füllstand → Tank/Silo HöheSollte der eingestellte Messbe-
reich stark von der Tank-/Silohöhe abweichen, so wird empfohlen, die Tank-/Silo-
höhe hier einzugeben. Beispiel: Kontinuierliche Füllstandüberwachung im oberen
Drittel eines Tanks/Silos. Hinweis: Bei Tanks oder Silos mit einem konischen Aus-
lauf sollte dieser Parameter nicht angepasst werden, da üblicherweise in solchen
Anwendungen ' L eerabgleich' nicht << Tank-/Silohöhe ist.
34
R
BD
D
E F
L
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
100%
0%
A0016933
