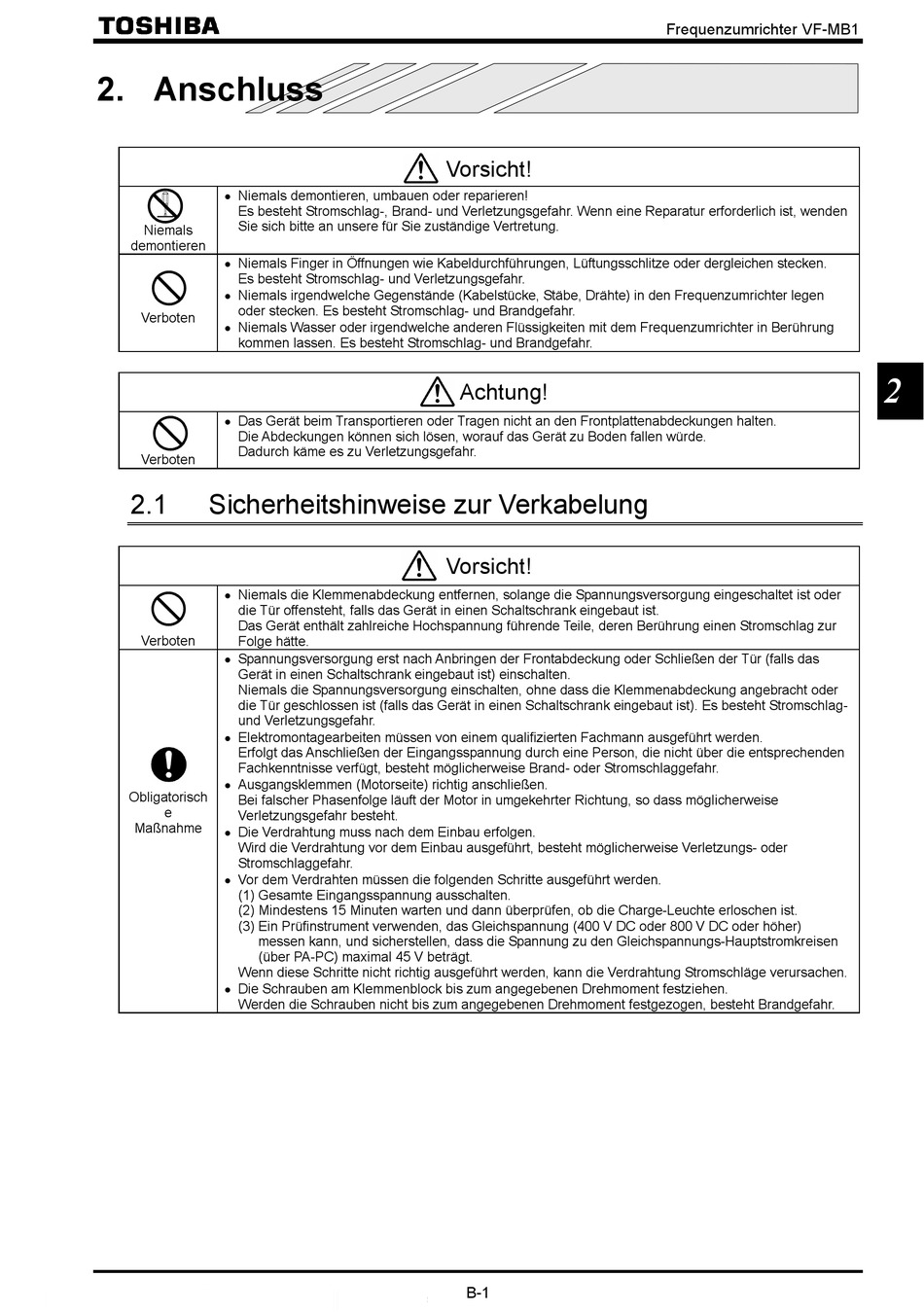

2. Anschluss

 Niemals demontieren, umbauen oder reparieren!
Es besteht Stromschlag-, Brand- und Verletzungsgefahr. Wenn eine Reparatur erforderlich ist, wenden
Sie sich bitte an unsere für Sie zuständige Vertretung.
Niemals
demontieren
 Niemals Finger in Öffnungen wie Kabeldurchführungen, Lüftungsschlitze oder dergleichen stecken.
Es besteht Stromschlag- und Verletzungsgefahr.
 Niemals irgendwelche Gegenstände (Kabelstücke, Stäbe, Drähte) in den Frequenzumrichter legen
oder stecken. Es besteht Stromschlag- und Brandgefahr.
Verboten
 Niemals Wasser oder irgendwelche anderen Flüssigkeiten mit dem Frequenzumrichter in Berührung
kommen lassen. Es besteht Stromschlag- und Brandgefahr.
 Das Gerät beim Transportieren oder Tragen nicht an den Frontplattenabdeckungen halten.
Die Abdeckungen können sich lösen, worauf das Gerät zu Boden fallen würde.
Dadurch käme es zu Verletzungsgefahr.
Verboten
2.1

Sicherheitshinweise zur Verkabelung

 Niemals die Klemmenabdeckung entfernen, solange die Spannungsversorgung eingeschaltet ist oder
die Tür offensteht, falls das Gerät in einen Schaltschrank eingebaut ist.
Das Gerät enthält zahlreiche Hochspannung führende Teile, deren Berührung einen Stromschlag zur
Verboten Folge hätte.
 Spannungsversorgung erst nach Anbringen der Frontabdeckung oder Schließen der Tür (falls das
Gerät in einen Schaltschrank eingebaut ist) einschalten.
Niemals die Spannungsversorgung einschalten, ohne dass die Klemmenabdeckung angebracht oder
die Tür geschlossen ist (falls das Gerät in einen Schaltschrank eingebaut ist). Es besteht Stromschlag-
und Verletzungsgefahr.
 Elektromontagearbeiten müssen von einem qualifizierten Fachmann ausgeführt werden.
Erfolgt das Anschließen der Eingangsspannung durch eine Person, die nicht über die entsprechenden
Fachkenntnisse verfügt, besteht möglicherweise Brand- oder Stromschlaggefahr.
 Ausgangsklemmen (Motorseite) richtig anschließen.
Obligatorisch
Bei falscher Phasenfolge läuft der Motor in umgekehrter Richtung, so dass möglicherweise
e
Verletzungsgefahr besteht.
Maßnahme
 Die Verdrahtung muss nach dem Einbau erfolgen.
Wird die Verdrahtung vor dem Einbau ausgeführt, besteht möglicherweise Verletzungs- oder
Stromschlaggefahr.
 Vor dem Verdrahten müssen die folgenden Schritte ausgeführt werden.
(1) Gesamte Eingangsspannung ausschalten.
(2) Mindestens 15 Minuten warten und dann überprüfen, ob die Charge-Leuchte erloschen ist.
(3) Ein Prüfinstrument verwenden, das Gleichspannung (400 V DC oder 800 V DC oder höher)
messen kann, und sicherstellen, dass die Spannung zu den Gleichspannungs-Hauptstromkreisen
(über PA-PC) maximal 45 V beträgt.
Wenn diese Schritte nicht richtig ausgeführt werden, kann die Verdrahtung Stromschläge verursachen.
 Die Schrauben am Klemmenblock bis zum angegebenen Drehmoment festziehen.
Werden die Schrauben nicht bis zum angegebenen Drehmoment festgezogen, besteht Brandgefahr.
Vorsicht!
Achtung!
Vorsicht!
B-1
Frequenzumrichter VF-MB1
2
