Inhaltszusammenfassung für Toshiba DI

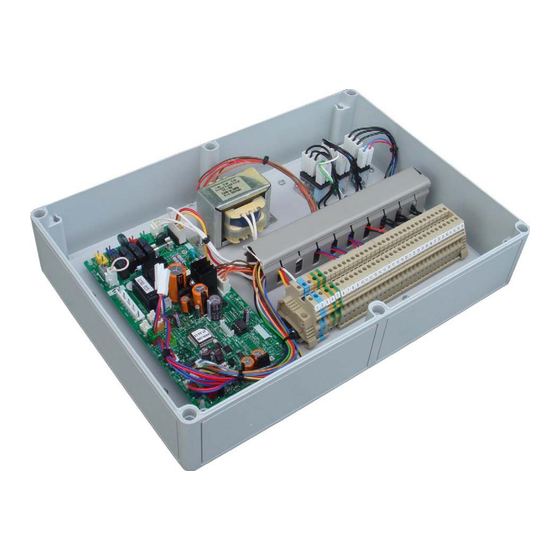

- Seite 1 Steuerungskit zur Einbindung von Fremdverdampfern an Toshiba – DI & S-DI Außengeräte...
-
Seite 2: Montage
Das Steuerungskit dient zur Anbindung externer Verdampfer an ein Toshiba Digital-Inverter oder Super Digital-Inverter Außengerät. - Die Auslegung des externen Verdampfers für R410a hat bauseits zu erfolgen. Hierbei Gegenstromprinzip, Luftmengen & Geschwindigkeiten beachten. - Ein Betrieb an nicht vorkonditionierter Frischluft ist nicht zulässig. -
Seite 3: Externe Anschlüsse
Externe Anschlüsse: Externe Freigabe (Eingang): Klemmen 24/25 ext. Freigabe (potentialfrei ausführen!) Werkseitig als Pulskontakt ausgeführt, zur Änderung auf statischen Eingang Brücke J01 an Platine trennen! Zu beachten dass jegliche Sicherheitskette der Lüftungsanlage (Motorschutz, Filterüberwachung, etc...) in Serie zur externen Freigabe zu schalten ist. Betriebsmeldung (Ausgang): Klemmen: NC (Öffner) - Seite 4 FCU addr 0099 0099 0099 0099 0099 0099 0099 group addr 0001 0001 0001 0001 0001 0001 0001 auto rest. Nach Beendigung der Überprüfung, verlassen Sie das DN Codemenü und beginnen mit der allgemeinen Inbetriebnahme des DI / S-DI Systems.
- Seite 5 DN Code Tabelle Kanalgeräte...
- Seite 6 Weitere DN Codes Funktion Max. einstellbare Temperatur im Kühlmodus (wird vom Zentralregler oder externen Interfaces übersteuert) Min. einstellbare Temperatur im Kühlmodus (wird vom Zentralregler oder externen Interfaces übersteuert) Schaltplan:...
- Seite 7 Leistungsgrößen, Luftmengen und einzustellende DN-Codes Kälteleistung 12,5 14,3 22,4 28,0 Heizleistung 11,2 14,0 16,5 31,5 Capacity rank / Gerätetype 110* 140* 160* 220* 240* Gerätekonfig. (DN 10) 0004 Leistungscode (DN 11) 0009 0012 0015 0017 0017 0017 0017 Min Luftvolumenstrom 1200 1250 1680...
