Messprinzip
Wichtige Eigenschaften
ConduMax W CLS 12
2

Arbeitsweise und Systemaufbau

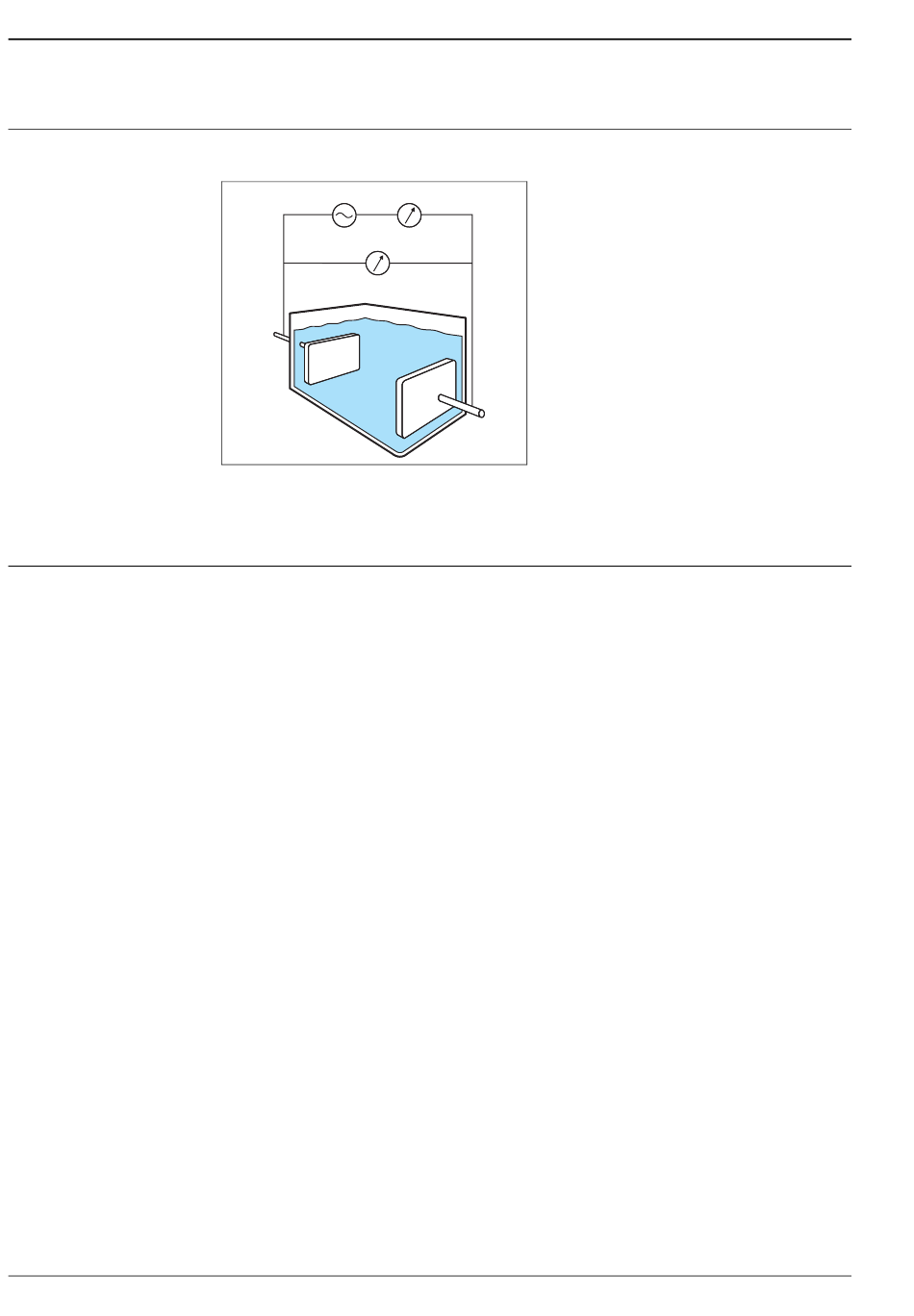

Konduktive Leitfähigkeitsmessung
AC
U
Konduktive Leitfähigkeitsmessung
AC Wechselspannungsquelle
I Stromstärkemessung
U Spannungsmessung
•
Elektroden
ConduMax W CLS 12 hat besonders groß konstruierte koaxiale Messelektroden. Dadurch wird
ein rascher Mediendurchsatz und eine hohe Messgenauigkeit erreicht.
•
Temperaturkompensation
Zusätzlich ist in der inneren Elektrode ein Temperaturfühler Pt 100 zur Temperaturkompensa-
tion eingebaut.
Die hohe Wärmeleitfähigkeit des Sensors führt zu einem schnellen Temperaturangleich an die
Mediumstemperatur. Dadurch ist eine präzise Temperaturkompensation mittels des ange-
schlossenen Messumformers möglich.
•
Belastbarkeit
Der Sensor zeichnet sich durch eine hohe thermische, chemische und mechanische Belastbar-
keit aus. Der maximal zulässige Prozessdruck ist 40 bar (bis 100 °C). Die maximal zulässige
Temperatur ist 160 °C (bis 6 bar).
•
Einsatz in Heißdampf und Reinstwasser
Für diese Anwendungsfälle sind Sonderwerkstoffe verfügbar. Für das Standardmaterial EPDM
kann in diesen Fällen keine nominale Lebensdauer angegeben werden.
Die Bestimmung der Leitfähigkeit in Flüssigkei-
I
ten erfolgt mit einer Messanordnung, bei der
sich wie bei einem Kondensator zwei Elektro-
den einander gegenüber befinden.
Nach dem Ohmschen Gesetz wird der elektri-
sche Widerstand bzw. dessen Kehrwert, der
Leitwert G, gemessen. Mit der von der Sensor-
geometrie unabhängigen Zellkonstante k wird
aus dem Leitwert die spezifische Leitfähigkeit κ
ermittelt.
C07-CLXcxxxx-15-05-00-xx-001.eps
