Messprinzip
Messeinrichtung
2
Arbeitsweise und Systemaufbau
Lichtabsorption
Das Messprinzip basiert auf dem Lambert-Beer' s chen Gesetz.
Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der Konzentration der
absorbierenden Substanz:
A = -log(T) = ε
.
c
.
OPL
T = I/I
0
T ... Transmission
I ... Intensität des empfangenen Lichts am Detektor
I
... Intensität des ausgesendeten Lichts der Lichtquelle
0
A ... Absorption
ε ... Extinktionskoeffizient
c ... Konzentration
OPL ... Optische Pfadlänge
Eine Lichtquelle sendet Strahlung durch das Medium und die auftreffende Strahlung wird auf der
Detektorseite gemessen.
Die abschließende Umrechnung in Absorptionseinheiten (AU, OD) erfolgt im zugehörigen Messum-
former.
1
8
1

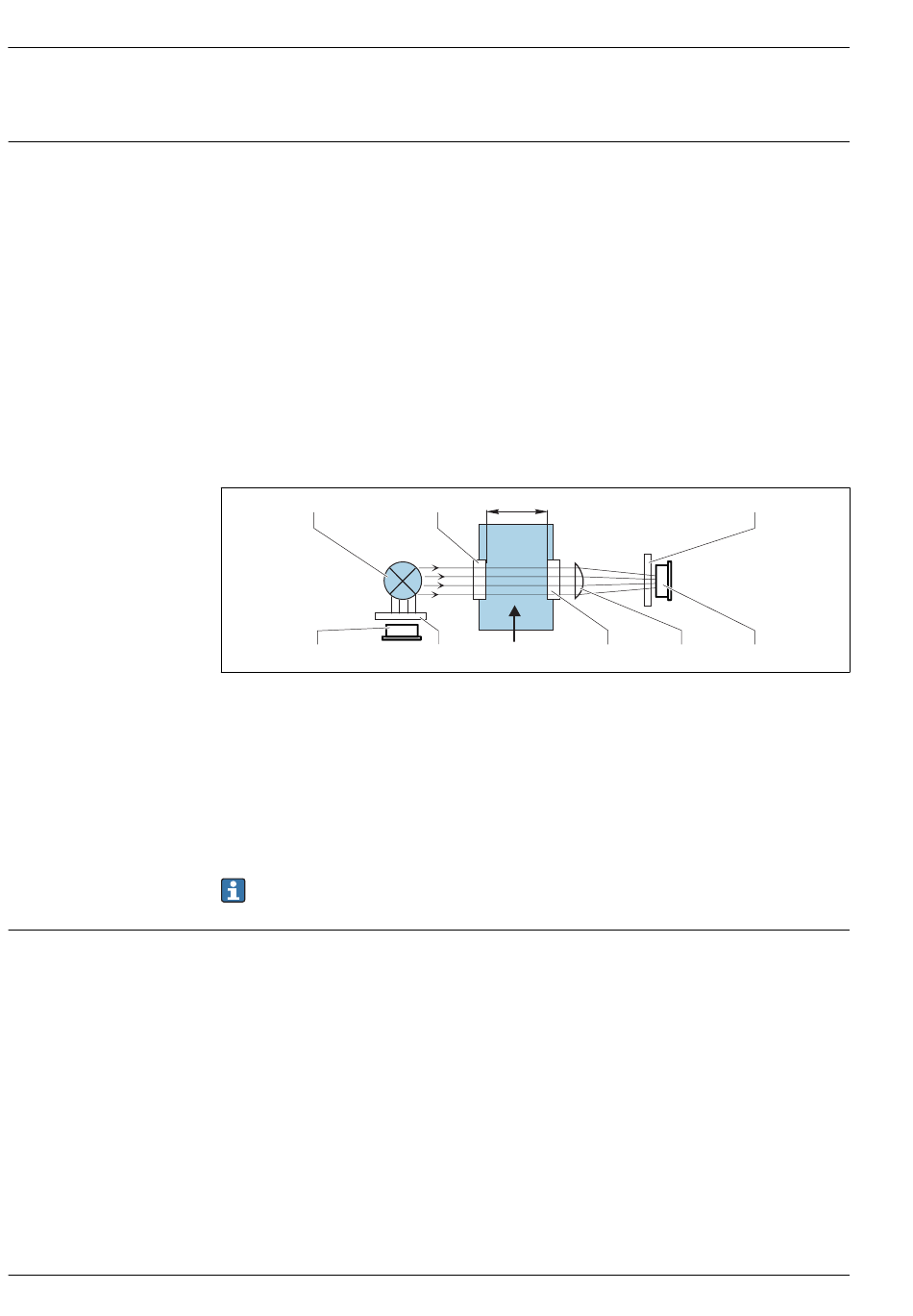

Absorptionsmessung mit Referenz
1
Lichtquelle
2
Optische Fenster
3
Messfilter
4
Messdetektor
5
Linse
6
Mediumsstrom
7
Referenzfilter
8
Referenzdetektor
OUSAF46 hat 2 Paare von Referenz- und Messdetektoren (= 2 Kanäle). Der Einfachheit halber
ist nur ein Kanal dargestellt.
Eine optische Messeinrichtung besteht aus:
• Sensor (Photometer) OUSAF46
• Messumformer, z. B. Liquiline CM44P
• Kabelset, z. B. CUK80
• Armatur OUA260
OPL
2
7
6
2
OUSAF46
3
5
4
A0029412
