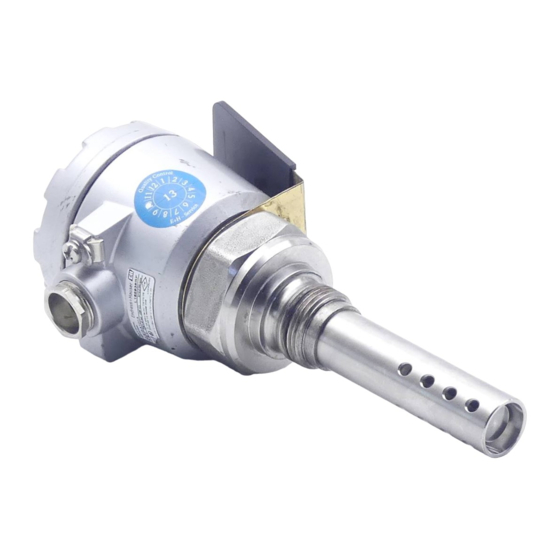

- Seite 1 Products Solutions Services BA01641C/07/DE/02.17 71382068 Betriebsanleitung Condumax CLS12/CLS13 Leitfähigkeitssensoren für Hochtemperatur- Anwendungen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Condumax CLS12/CLS13 Inhaltsverzeichnis Hinweise zum Dokument ..3 Warnhinweise ..... . . 3 Symbole ......3 Grundlegende Sicherheitshin- weise . -
Seite 3: Hinweise Zum Dokument
Condumax CLS12/CLS13 Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 4: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Condumax CLS12/CLS13 Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Betriebssicherheit
Condumax CLS12/CLS13 Grundlegende Sicherheitshinweise Betriebssicherheit Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Rich- tigkeit. Stellen Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehent- licher Inbetriebnahme. - Seite 6 Grundlegende Sicherheitshinweise Condumax CLS12/CLS13 Temperaturklassen Name Mediumstemp. T bei Temperaturklasse (Tn) Kat. x1 x2 x3 x4 Condumax CLS12 ** * -20 °C ≤ Ta ≤ +160 °C (T3) II 1G -20 °C ≤ Ta ≤ +125 °C (T4) -20 °C ≤ Ta ≤ +75 °C (T6)
-
Seite 7: Warenannahme Und Produkt
Condumax CLS12/CLS13 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung. Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt. Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. -
Seite 8: Lieferumfang
Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend "Details anzeigen". Sie erhalten die Einzelheiten zu jedem Merkmal (gewählte Option) des Bestellco- des. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind: •... -
Seite 9: Montage
Condumax CLS12/CLS13 Montage Montage Sensor montieren ‣ Montieren Sie den Sensor direkt auf einen der Ausführung entsprechenden Prozessan- schluss. Alternativ können Sie den Sensor in eine Durchflussarmatur CLA751 einbauen. Achten Sie darauf, dass die Elektroden im Messbetrieb vollständig in das Medium einge- taucht sind. -
Seite 10: Anschlussbedingungen
Elektrischer Anschluss Condumax CLS12/CLS13 Anschlussbedingungen 5.1.1 Anschluss auf einen Blick Ex ia Ga Ex ia Ga CPS41 CPS441 CPS42 CPS11 CPS12 CPS71 CPS72 CPS91 CPS13 CPS64 CPS471 CLS12 CLS13 CLS15 CLS16 CLS21 CPS491 CLS50 CLS54 A0031175 1 Elektrischer Anschluss im explosionsgefährdeten Bereich... -
Seite 11: Sensor Anschließen
Condumax CLS12/CLS13 Elektrischer Anschluss Sensor anschließen Der Anschluss des Sensors erfolgt über das Messkabel CYK71 mit Schirmung. Das Anschluss- schema entnehmen Sie der Betriebsanleitung des verwendeten Messumformers. Kabel Stecker Sensor Schirm (Außenelektrode) Koax BK GN/YE Leitfähigkeit (Innenelektrode) Koax innen Außenschirm BN n.c. -
Seite 12: Inbetriebnahme
Inbetriebnahme Condumax CLS12/CLS13 Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Anschluss des Reinigungsmediums (z.B. Wasser oder Luft). -
Seite 13: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material... -
Seite 14: Technische Daten
Technische Daten Condumax CLS12/CLS13 Technische Daten Eingang 9.1.1 Messgrößen • Leitfähigkeit • Temperatur 9.1.2 Messbereiche Leitfähigkeit (bezogen auf Wasser bei 25 °C (77 °F)) CLS12 / CLS13 -A 0,04 ... 20 μS/cm CLS12 / CLS13 -B 0,10 ... 200 μS/cm... -
Seite 15: Prozesstemperatur
Condumax CLS12/CLS13 Technische Daten Prozess 9.3.1 Prozesstemperatur CLS12 -20 ... 160 ˚C (-4 ... 320 ˚F) CLS13 -20 ... 250 °C (-4 ... 480 °F) 9.3.2 Prozessdruck CLS12 Ohne Durchflussarmatur CLA751 Bis 100 °C (212 °F): 1 ... 41 bar (15 ... 595 psi), absolut Bis 160 °C (320 °F):... -
Seite 16: Konstruktiver Aufbau
Technische Daten Condumax CLS12/CLS13 CLS13 p (abs.) [psi] [bar] [°C] 100 140 180 220 [°F] A0032124-DE 4 Mechanische Druck-Temperatur-Beständigkeit Konstruktiver Aufbau 9.4.1 Gewicht CLS12 je nach Ausführung, ca. 1,4 kg (3,1 lbs) CLS13 je nach Ausführung, ca. 1,7 kg (3,75 lbs) 9.4.2... -
Seite 17: Eu-Konformitätserklärung
Condumax CLS12/CLS13 EU-Konformitätserklärung 9.4.3 Prozessanschluss CLS12 und CLS13 Gewinde G1 Gewinde NPT 1" EU-Konformitätserklärung Endress+Hauser... -
Seite 18: Stichwortverzeichnis
Stichwortverzeichnis Condumax CLS12/CLS13 Stichwortverzeichnis Produktsicherheit ....5 Prozess ......15 Anschluss Prozessanschluss . - Seite 19 Condumax CLS12/CLS13 Stichwortverzeichnis Warenannahme ....7 Warnhinweise ....3 Werkstoffe .
