Einbauhinweise
Schutzart
Prozesstemperatur
Prozessdruck
Druck-Temperatur-
Diagramm
4
Einbaubedingungen
Der Einbau der Sensoren erfolgt in eine Durchflussarmatur CLA 751 (s. Zubehör) oder direkt in
die Rohrleitung über den Prozessanschluss Gewinde G 1 oder NPT 1".
Beachten Sie, dass die Elektroden im Messbetrieb vollständig vom Medium benetzt sind.
Beim Einsatz des Sensors im Reinstwasserbereich müssen Sie außerdem unter Luftabschluss
arbeiten. Andernfalls kann das CO
Dissoziation die Leitfähigkeit um bis zu 3 µS/cm erhöhen.
Die Eintauchtiefe muss mindestens 50 mm betragen.
Umgebungsbedingungen
IP 67
Prozessbedingungen
-30 ... +160 °C
max. 40 bar (bis 100 °C) ohne Durchflussarmatur CLA 751
max. 12 bar (bis 150 °C) mit Durchflussarmatur CLA 751
p [bar]
50
40
30
20
6
0
–30

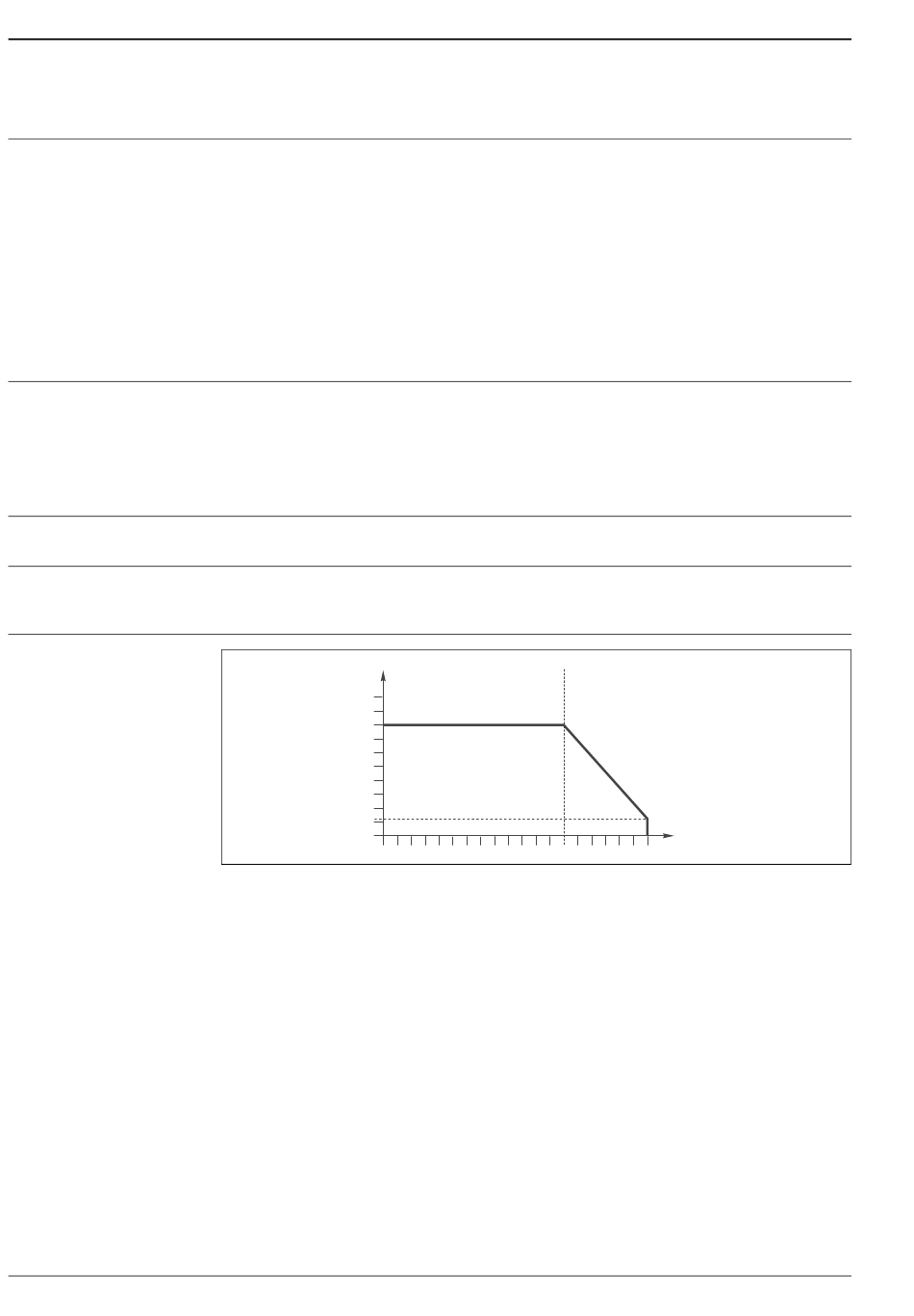

Druck-Temperatur-Diagramm von CLS 12
der Luft im Wasser gelöst werden und durch seine (geringe)
2
0
30
60
90
120
ConduMax W CLS 12
T [°C]
160
C07-CLS12xxx-05-05-00-de-001.eps
