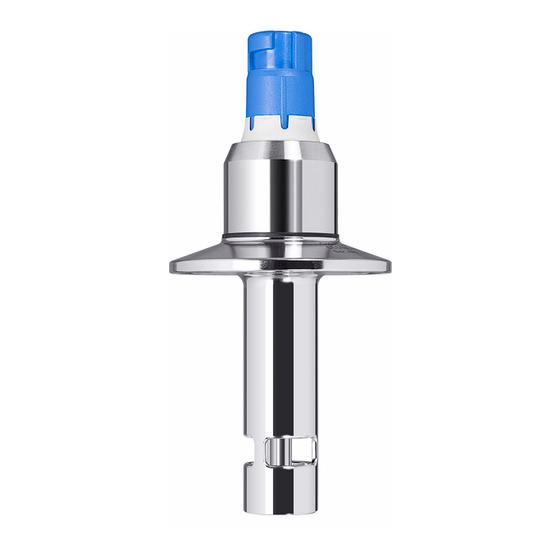

- Seite 1 Products Solutions Services BA02019C/07/DE/01.20 71464078 2021-01-31 Betriebsanleitung Memosens CLS16E Leitfähigkeitssensor mit Memosens-Protokoll Konduktiv gemessene Leitfähigkeit in Flüssigkeiten...
-
Seite 2: Inhaltsverzeichnis
Ersatzteile ......12 Endress+Hauser Dienstleistungen ..13 Rücksendung ..... . . 13 Entsorgung . -
Seite 3: Hinweise Zum Dokument
Verweis auf Dokumentation zum Gerät Verweis auf Seite Verweis auf Abbildung Ergebnis eines Handlungsschritts Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf der Produktseite im Internet folgende Anleitung: Technische Information Memosens CLS16E, TI01527C Endress+Hauser... -
Seite 4: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Memosens CLS16E Sensoren für den explosionsgeschützten Bereich ist zusätzlich zu dieser Betriebsanleitung eine XA "Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich" bei- gelegt. ‣ Hinweise beim Einsatz im explosionsgeschützten Bereich zwingend beachten. Grundlegende Sicherheitshinweise Anforderungen an das Personal •... -
Seite 5: Betriebssicherheit
Memosens CLS16E Warenannahme und Produktidentifizierung Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. -
Seite 6: Produktidentifizierung
Die Produktübersicht wird in einem Popup-Fenster angezeigt. Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind: •... -
Seite 7: Zertifikate Und Zulassungen
Memosens CLS16E Warenannahme und Produktidentifizierung Zertifikate und Zulassungen Zertifikate und Zulassungen sind optional, das heißt abhängig von der Produktausfüh- rung. 3.4.1 -Zeichen EU-Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgrei- che Prüfung des Produkts durch die Anbringung des -Zeichens. -
Seite 8: Weitere Zertifizierungen
Montage Memosens CLS16E 3.4.5 Werkszeugnisse Herstellerprüfzertifikat mit Angabe der individuellen Zellkonstante Oberflächenrauigkeitsprüfung Mediumsberührende Edelstahloberflächen geprüft auf ≤ R 0,38 µm. 3.4.6 Weitere Zertifizierungen Abnahmeprüfzeugnis nach EN 10204 3.1 Je nach Ausführung wird ein Prüfzeugnis 3.1 gemäß EN 10204 geliefert (→ Produktkonfigu- rator auf der Produktseite). -
Seite 9: Sensor Montieren
Memosens CLS16E Elektrischer Anschluss ‣ Weiterführende Informationen finden sich in den Empfehlungen in EHEDG Dokument 10 und dem Positionspapier: Leicht reinigbare Rohrkupplungen und Prozessanschlüsse. Für die 3-A konforme Installation muss folgendes beachtet werden: ‣ Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt werden. -
Seite 10: Sensor Anschließen
Elektrischer Anschluss Memosens CLS16E Sensor anschließen Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel CYK10. Com B Com A – A0024019 1 Messkabel CYK10 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße... -
Seite 11: Inbetriebnahme
Memosens CLS16E Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern: • Sensor korrekt eingebaut? • Elektrischer Anschluss richtig? Temperaturkompensations- und Dämpfungs-Einstellungen am Messumformer prüfen. Betriebsanleitung des verwendeten Messumformers, z. B. BA01245C bei Verwendung von Liquiline CM44x oder CM44xR. WARNUNG Austretendes Prozessmedium Verletzungsgefahr durch hohen Druck, hohe Temperaturen oder chemische Gefährdungen! ‣... -
Seite 12: Reparatur
Reparatur Memosens CLS16E Verschmutzungen am Sensor je nach Art der Verschmutzung reinigen: Ölige und fettige Beläge: Reinigen mit Fettlöser, z. B. Alkohol, oder heißem Wasser und tensidhaltigem (alka- lisch) Mittel (z. B. Spülmittel). Kalk-, Metallhydroxid- und schwer lösliche organische Beläge: Beläge mit verdünnter Salzsäure (3 %) lösen, anschließend sorgfältig mit viel klarem Wasser spülen. -
Seite 13: Endress+Hauser Dienstleistungen
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 14: Entsorgung
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Endress+Hauser... -
Seite 15: Zubehör
Memosens CLS16E Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10... -
Seite 16: Technische Daten
Technische Daten Memosens CLS16E Technische Daten 10.1 Eingang 10.1.1 Messgrößen • Leitfähigkeit • Temperatur 10.1.2 Messbereiche Leitfähigkeit 40 nS/cm ... 500 µS/cm Bezogen auf Wasser bei 25 °C (77 °F) Temperatur -5 ... 150 °C (23 ... 302 °F) 10.1.3... -
Seite 17: Umgebung
Memosens CLS16E Technische Daten 10.2.4 Wiederholbarkeit Leitfähigkeit ≤ 0,2 % vom Messwert, im spezifizierten Messbe- reich Temperatur ≤ 0,05 K 10.3 Umgebung 10.3.1 Umgebungstemperatur –20 … 60 °C (–4 … 140 °F) 10.3.2 Lagerungstemperatur -25 ... +80 °C (-10 ... +180 °F) 10.3.3... -
Seite 18: Temperatur-Druck-Diagramm
Technische Daten Memosens CLS16E 10.4.3 Temperatur-Druck-Diagramm p (abs.) [psi] [bar] [°C] –5 100 120 150 100 120 150 [° ] F A0044756 2 Mechanische Druck-Temperatur-Beständigkeit Kurzzeitig sterilisierbar (45 min) 10.5 Konstruktiver Aufbau 10.5.1 Gewicht Je nach Ausführung, ca. 0,13 ... 0,75 kg (0,29 ... 1,65 lbs) 10.5.2... -
Seite 19: Stichwortverzeichnis
Memosens CLS16E Stichwortverzeichnis Stichwortverzeichnis Leistungsmerkmale ....16 Lieferumfang ..... 6 Abnahmeprüfzeugnis . - Seite 20 Stichwortverzeichnis Memosens CLS16E Technische Daten Eingang ....16 Konstruktiver Aufbau ... . 18 Leistungsmerkmale .
- Seite 24 *71464078* 71464078 www.addresses.endress.com...
