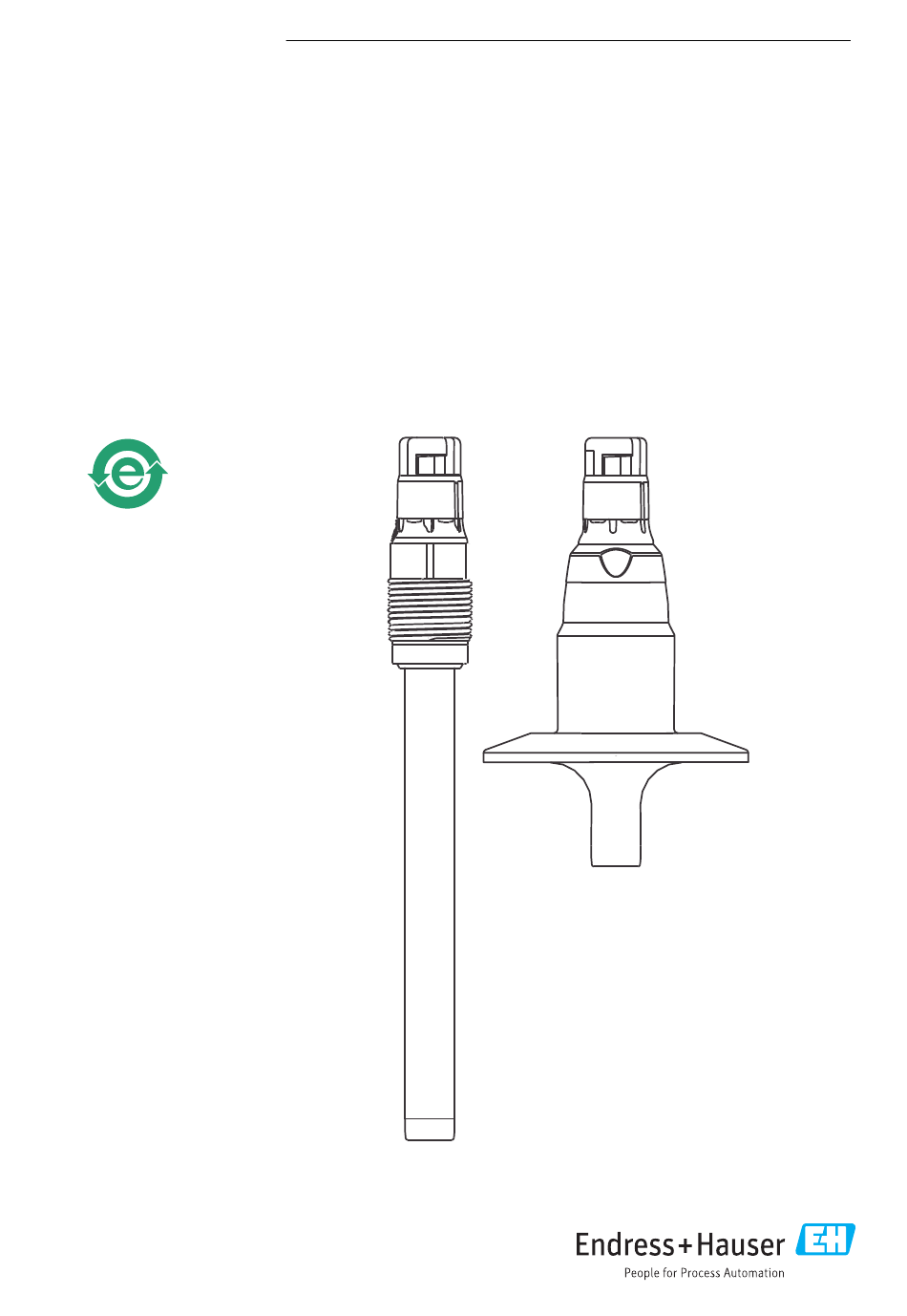

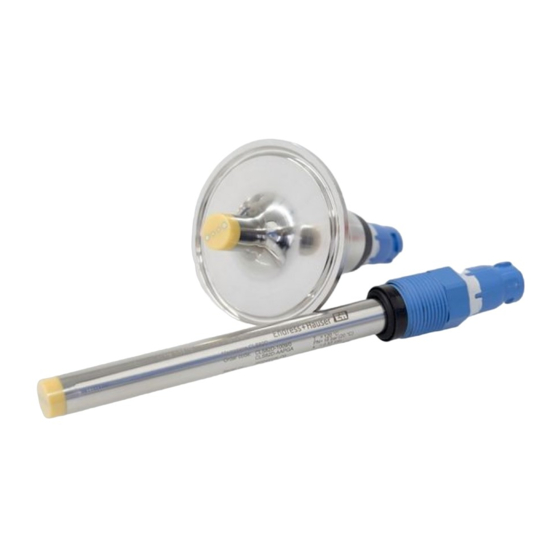

- Seite 1 Products Solutions Services BA01326C/07/DE/06.20 71482811 2020-05-31 Betriebsanleitung Memosens CLS82D Hygienische Leitfähigkeitssensoren Digital mit Memosens-Technologie Zellkonstante k = 0,57 cm...
- Seite 2 Inhaltsverzeichnis Memosens CLS82D Inhaltsverzeichnis Hinweise zum Dokument ..3 Kalibrierset ......21 Warnhinweise .
-
Seite 3: Warnhinweise
Memosens CLS82D Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 4: Grundlegende Sicherheitshinweise
Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Der Leitfähigkeitssensor Memosens CLS82D ist zur Messung von niedriger bis hoher Leitfä- higkeit von Flüssigkeiten in Applikationen mit hygienischen Anforderungen bestimmt. Der große Messbereich ermöglicht den Einsatz in einer Vielzahl von Applikationen, z. B. : •... -
Seite 5: Betriebssicherheit
Memosens CLS82D Grundlegende Sicherheitshinweise Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. - Seite 6 Grundlegende Sicherheitshinweise Memosens CLS82D Sensoren mit FM- und CSA-Zulassung (CLS82D-FB***, CLS82D-C2***) ‣ Dokumentation Control Drawings des Messumformers beachten. Sensoren mit NEPSI-Zulassung (CLS82D-NA***) ‣ Hinweise der NEPSI-Zertifikate beachten. Diese von der Produktseite herunterladen: www.endress.com/cls82d. Sensoren mit TIIS-Zulassung (CLS82D-TA***) ‣ Sensoren mit TIIS-Zulassung nur in Zone 1 (2G) Umgebung verwenden! 2.6.1...
-
Seite 7: Warenannahme Und Produktidentifizierung
Memosens CLS82D Warenannahme und Produktidentifizierung FM IS/NI Cl.1 Div.1&2 Grp.:A-D Mediumstemp. T bei Temperaturklasse (Tn) CLS82D -20 ˚C ≤ Ta ≤ +140 ˚C (T3) -20 ˚C ≤ Ta ≤ +115 ˚C (T4) -20 ˚C ≤ Ta ≤ +65 ˚C (T6) TIIS Ex ib T4 Mediumstemp. -
Seite 8: Produktidentifizierung
Warenannahme und Produktidentifizierung Memosens CLS82D Produktidentifizierung 3.2.1 Typenschlüssel für Ausführungen mit Explosionsschutz ATEX II 1G Ex ia IIC T3/T4/T6 Ga Zulassung Ausführung CLS82D ATEX Prozessanschlüsse, Werkstoffe nicht Ex-relevant NEPSI Ex ia IIC T3/T4/T6 Ga Zulassung Ausführung CLS82D NEPSI Prozessanschlüsse, Werkstoffe nicht Ex-relevant... -
Seite 9: Typenschild
Die Produktübersicht wird in einem Popup-Fenster angezeigt. Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind: •... -
Seite 10: Zertifikate Und Zulassungen
Warenannahme und Produktidentifizierung Memosens CLS82D Zertifikate und Zulassungen 3.4.1 -Zeichen Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgrei- che Prüfung des Produkts durch die Anbringung des -Zeichens. - Seite 11 Memosens CLS82D Montage Montage Montagebedingungen ‣ Vor der Montage: Schwarze Schutzkappe vom Sensorelement abziehen. Um die Linearität zu gewährleisten wird ein symmetrischer Einbau empfohlen. Der Abstand zu den seitlichen und gegenüberliegenden Wandungen sollte mind. 15 mm sein. A0024621 1...
- Seite 12 Montage Memosens CLS82D A0024626 2 Schematische Darstellung des Sensors in beengter Einbaulage Wandabstand Spaltbreite 1.20 1.10 1.00 0.90 0.80 0.12 0.39 0.59 0.79 a [inch] 0.20 A0034378 3 Abhängigkeit des Einbaufaktors f vom Wandabstand a Elektrisch isolierende Rohrwand...
- Seite 13 Memosens CLS82D Montage 1.06 1.04 1.02 1.00 0.98 0.96 0.94 b [mm] 0.12 0.20 0.39 0.59 0.79 b [inch] A0024616 4 Abhängigkeit des Einbaufaktors f von der Spaltbreite b Elektrisch isolierende Rohrwand Elektrisch leitende Rohrwand 4.1.1 Hygienische Anforderungen ‣...
-
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Memosens CLS82D Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 15: Anschluss Auf Einen Blick
Memosens CLS82D Elektrischer Anschluss Anschluss auf einen Blick CYK10 CYK10 Ex ia Ga Ex ia Ga CPS41D CPS341D CPS11D CPS42D CPS12D CPS71D CPS72D CPS91D CPS92D CLS16D CPS16D CLS15D CPS76D COS22D CLS21D CLS82D CPS96D CPS471D CPS171D CPS491D CPS441D COS51D CLS50D A0031174 ... -
Seite 16: Sensor Anschließen
Elektrischer Anschluss Memosens CLS82D Sensor anschließen Der Anschluss des Sensors an den Messumformer erfolgt über das Memosens-Datenkabel CYK10. Com B Com A – A0024019 6 Memosens-Datenkabel CYK10 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße... -
Seite 17: Wartung
Memosens CLS82D Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern: • Sensor korrekt eingebaut? • Elektrischer Anschluss richtig? Temperaturkompensations- und Dämpfungs-Einstellungen am Messumformer prüfen. Betriebsanleitung des verwendeten Messumformers, z. B. BA01245C bei Verwendung von Liquiline CM44x oder CM44xR. WARNUNG Austretendes Prozessmedium Verletzungsgefahr durch hohen Druck, hohe Temperaturen oder chemische Gefährdungen! ‣... -
Seite 18: Sensor Kalibrieren
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Endress+Hauser... -
Seite 19: Entsorgung
Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Zubehör Dichtungen Nur für CLS82D-**NA*... -
Seite 20: Einschweißstutzen
Zubehör Memosens CLS82D Einschweißstutzen G1¼ G1¼ Ø28 (1.1) Ø28(1.1) 15° Ø25(0.98) Ø25(0.98) A0034415 A0034416 Nur für CLS82D-**NA* • Sicherheits-Einschweißstutzen DN25, gerade, nichtrostender Stahl 1.4435, L=30; Best.-Nr. 51508051 • Sicherheits-Einschweißstutzen DN25, schräg, nichtrostender Stahl 1.4435, L=30/40; Best.- Nr. 51508052 Nur für CLS82D-**NB* •... - Seite 21 Memosens CLS82D Zubehör Kalibrierlösungen Leitfähigkeitskalibrierlösungen CLY11 Präzisionslösungen bezogen auf SRM (Standard Reference Material) von NIST zur qualifizier- ten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO 9000 • CLY11-A, 74 μS/cm (Bezugstemperatur 25 °C (77 °F)), 500 ml (16,9 fl.oz) Best.-Nr. 50081902 • CLY11-B, 149,6 μS/cm (Bezugstemperatur 25 °C (77 °F)), 500 ml (16,9 fl.oz) Best.-Nr.
-
Seite 22: Technische Daten
Technische Daten Memosens CLS82D Technische Daten 10.1 Eingang 10.1.1 Messgrößen • Leitfähigkeit • Temperatur 10.1.2 Messbereiche Leitfähigkeit 1 µS/cm ... 500 mS/cm Temperatur -5 ... 120 °C (23 ... 248 °F) 10.1.3 Zellkonstante k = 0,57 cm 10.1.4 Temperaturkompensation Pt1000 (Klasse A nach IEC 60751) 10.2... -
Seite 23: Normalbetrieb
Memosens CLS82D Technische Daten 10.3 Umgebung 10.3.1 Umgebungstemperatur –20 … 60 °C (–4 … 140 °F) 10.3.2 Lagerungstemperatur -25 ... +80 °C (-10 ... +180 °F) 10.3.3 Relative Luftfeuchte 5 ... 95 % 10.3.4 Schutzart IP 68 / NEMA Typ 6P (1 m Wassersäule, 25 °C, 168 h) 10.4... -
Seite 24: Konstruktiver Aufbau
Technische Daten Memosens CLS82D 10.5 Konstruktiver Aufbau 10.5.1 Gewicht je nach Ausführung, ca. 0,06 ... 0,950 kg (0,13 ... 2,09 lbs) 10.5.2 Mediumsberührende Werkstoffe Sensorelement: Platin und Keramik (Zirkonoxid) Prozessanschluss: Nichtrostender Stahl 1.4435 (AISI 316L) Nur für CLS82D-**NA* und CLS82D-**NB*... -
Seite 25: Eu-Konformitätserklärung
Memosens CLS82D EU-Konformitätserklärung EU-Konformitätserklärung Endress+Hauser... - Seite 26 Stichwortverzeichnis Memosens CLS82D Stichwortverzeichnis Abnahmeprüfzeugnis ....10 Oberflächenrauigkeit ....24 Anschluss Kontrolle ....16 Produkt identifizieren .
- Seite 27 Memosens CLS82D Stichwortverzeichnis Umgebung ..... 23 Umgebungstemperatur ....23 Verwendung .
- Seite 28 *71482811* 71482811 www.addresses.endress.com...
