ConduMax W CLS 12
Messeinrichtung
Messgrößen
Zellkonstante k
Messbereiche
Temperaturkompensation
Kabelspezifikationen
Endress+Hauser
Eine komplette Messeinrichtung besteht mindestens aus:
•
dem konduktiven Leitfähigkeitssensor CLS 12
•
einem Messumformer, z.B. Mycom S CLM 153
•
einem Spezialmesskabel CYK 71 bzw. CYK 71-Ex
Optional kann zum Einbau in den Prozess die Durchflussarmatur CLA 751 (s. Zubehör) verwendet
werden.
1

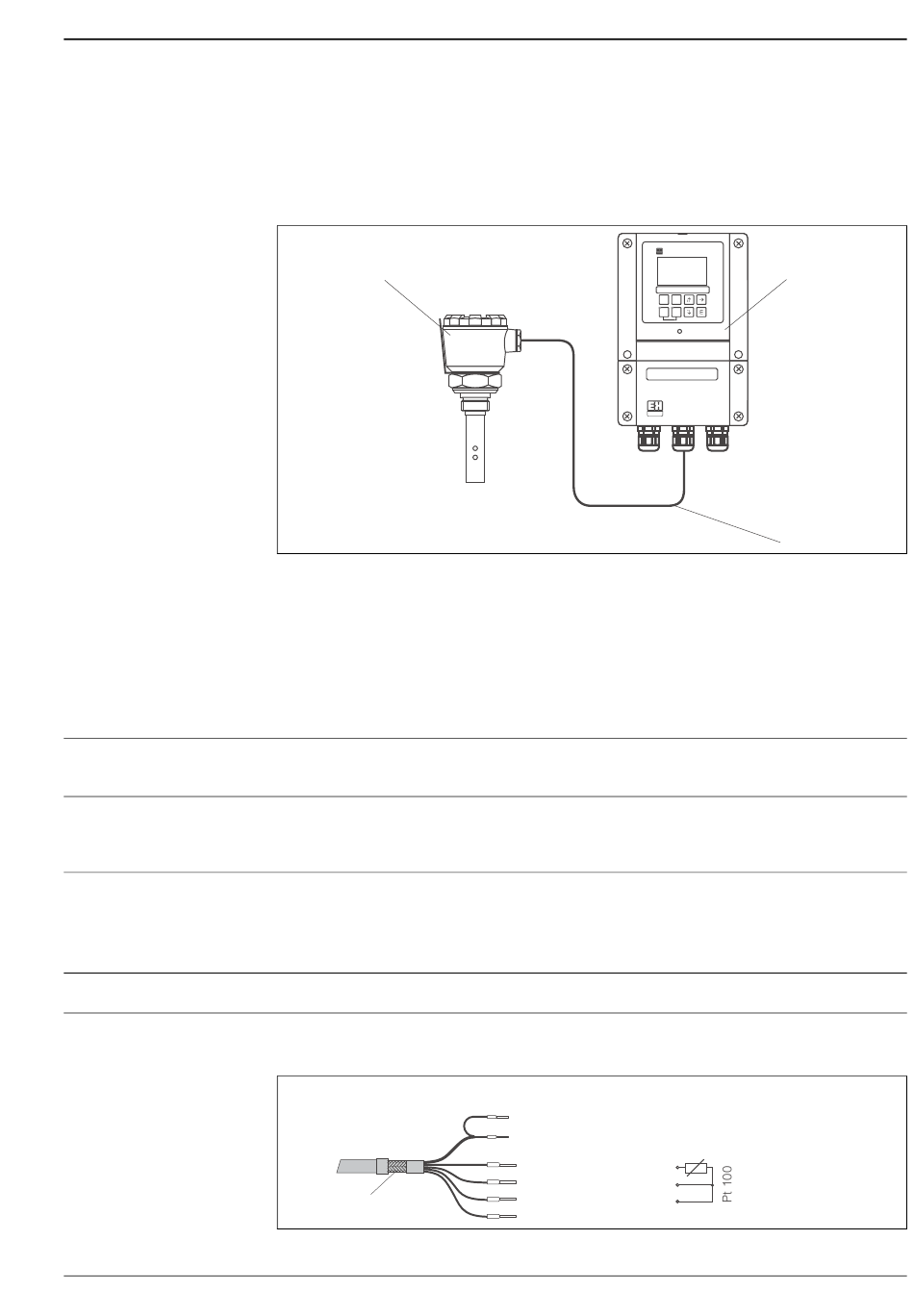

Beispiel für eine Messeinrichtung
1
ConduMax W CLS 12
2
Messumformer Mycom S CLM 153
3
Spezialmesskabel
Eingangskenngrößen
Leitfähigkeit
Temperatur
Je nach Bestellversion:
–1
k = 0,01 cm
–1
k = 0,1 cm
Leitfähigkeit
–1
k = 0,01 cm
:
–1
k = 0,1 cm
:
Temperatur
Temperaturfühler Pt 100
Der Anschluss des ConduMax W an den Messumformer erfolgt über das Spezial-Messkabel
CYK 71 bzw. CYK 71-Ex.
Außenschirm
(PE Messgerät)
Spezialmesskabel CYK 71 / CYK 71-Ex
(bezogen auf Wasser bei 25 °C)
0,04 µS/cm ... 20 µS/cm
0,1 µS/cm ... 200 µS/cm
–30 ... 160 °C
Kabel
Klemme
Sensor
Koax BK
1
1
Koax innen
2
2
3
3
GN
WH
}
}
}
4
4
YE
BN
n.c.
ENDRESS+HAUSER
MYCOM S CLM 153
2
MEAS
CAL
DIAG
PARAM
?
3
C07-CLS12xxx-14-05-00-xx-001.eps
Schirm (Außenelektrode)
Leitfähigkeit (Innenelektrode)
C07-CYK71xxx-00-11-00-de-001.eps
3
