Messprinzip
2

Arbeitsweise und Systemaufbau

Lichtabsorption
Dieses Messprinzip basiert auf dem Lambert-Beer-Gesetz. Es besteht eine lineare Abhängigkeit zwi-
schen der Absorption von Licht und der Konzentration der absorbierenden Substanz. Eine Lichtquelle
sendet Strahlung durch das Medium und die auftreffende Strahlung wird auf der Detektorseite gemes-
sen. Die Intensität des Lichts wird durch eine Photodiode bestimmt und in photoelektrischen Strom
konvertiert. Die abschließende Umrechnung in Absorptionseinheiten (AU, OD) erfolgt im zugehörigen
Messumformer.

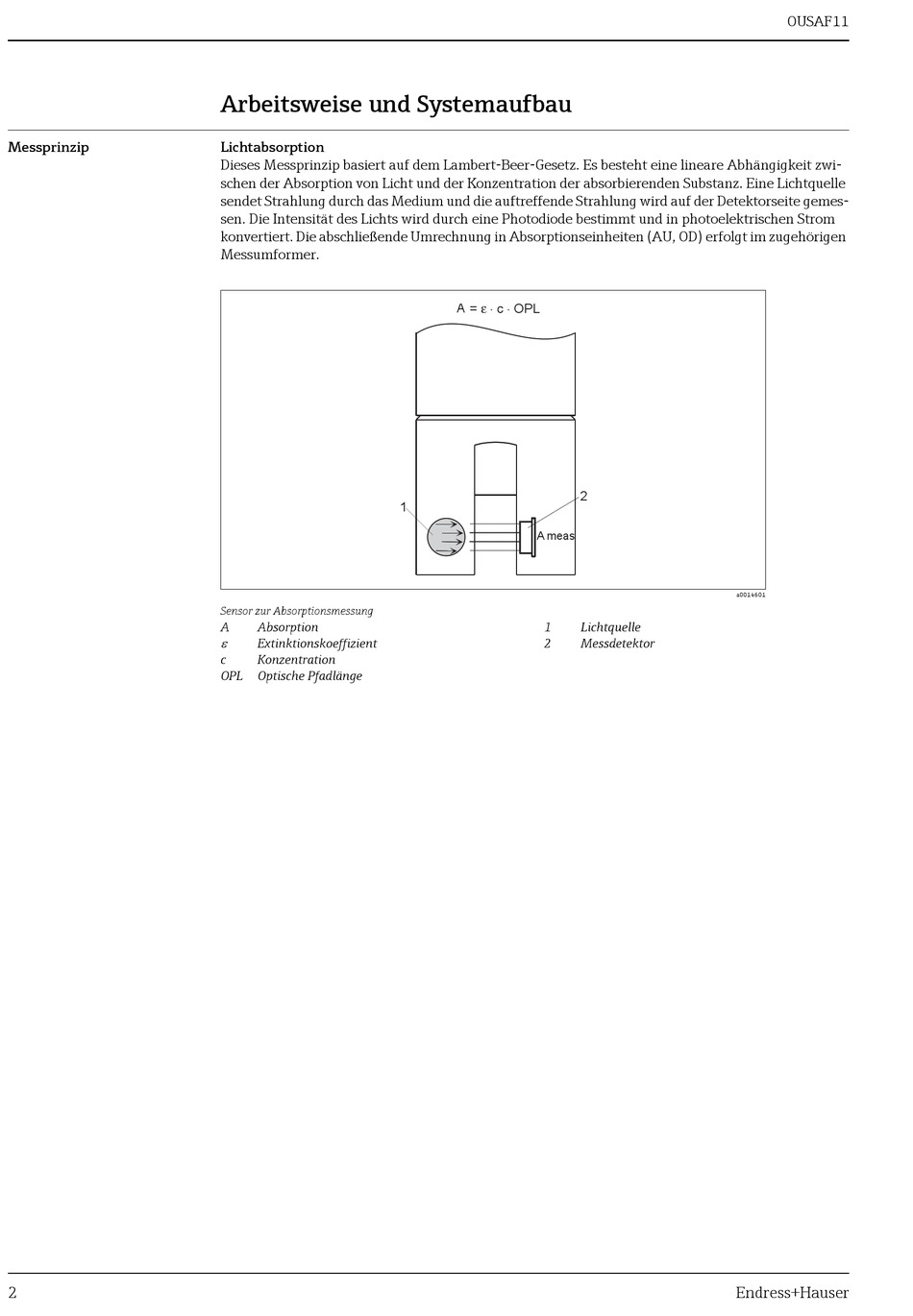

Sensor zur Absorptionsmessung
A Absorption

Extinktionskoeffizient
c Konzentration
OPL Optische Pfadlänge
ε ⋅ ⋅
A = c OPL
1
A meas
1
2
2
a0014601
Lichtquelle
Messdetektor
