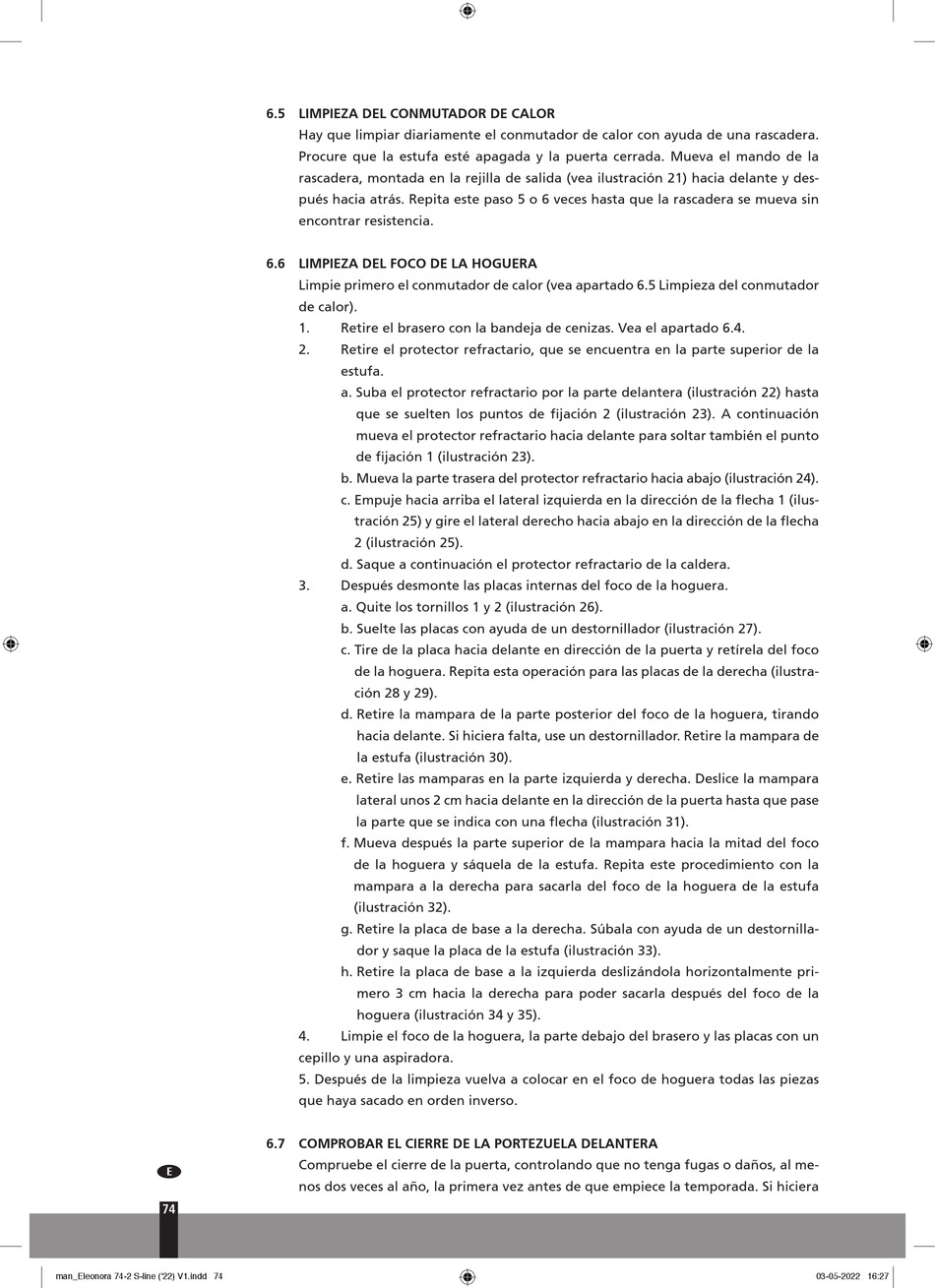

6.5 LIMPIEZA DEL CONMUTADOR DE CALOR
Hay que limpiar diariamente el conmutador de calor con ayuda de una rascadera.
Procure que la estufa esté apagada y la puerta cerrada. Mueva el mando de la
rascadera, montada en la rejilla de salida (vea ilustración 21) hacia delante y des-
pués hacia atrás. Repita este paso 5 o 6 veces hasta que la rascadera se mueva sin
encontrar resistencia.
6.6 LIMPIEZA DEL FOCO DE LA HOGUERA
Limpie primero el conmutador de calor (vea apartado 6.5 Limpieza del conmutador
de calor).
1. Retire el brasero con la bandeja de cenizas. Vea el apartado 6.4.
2. Retire el protector refractario, que se encuentra en la parte superior de la
estufa.
a. Suba el protector refractario por la parte delantera (ilustración 22) hasta
que se suelten los puntos de fijación 2 (ilustración 23). A continuación
mueva el protector refractario hacia delante para soltar también el punto
de fijación 1 (ilustración 23).
b. Mueva la parte trasera del protector refractario hacia abajo (ilustración 24).
c. Empuje hacia arriba el lateral izquierda en la dirección de la flecha 1 (ilus-
tración 25) y gire el lateral derecho hacia abajo en la dirección de la flecha
2 (ilustración 25).
d. Saque a continuación el protector refractario de la caldera.
3. Después desmonte las placas internas del foco de la hoguera.
a. Quite los tornillos 1 y 2 (ilustración 26).
b. Suelte las placas con ayuda de un destornillador (ilustración 27).
c. Tire de la placa hacia delante en dirección de la puerta y retírela del foco
de la hoguera. Repita esta operación para las placas de la derecha (ilustra-
ción 28 y 29).
d. Retire la mampara de la parte posterior del foco de la hoguera, tirando
hacia delante. Si hiciera falta, use un destornillador. Retire la mampara de
la estufa (ilustración 30).
e. Retire las mamparas en la parte izquierda y derecha. Deslice la mampara
lateral unos 2 cm hacia delante en la dirección de la puerta hasta que pase
la parte que se indica con una flecha (ilustración 31).
f. Mueva después la parte superior de la mampara hacia la mitad del foco
de la hoguera y sáquela de la estufa. Repita este procedimiento con la
mampara a la derecha para sacarla del foco de la hoguera de la estufa
(ilustración 32).
g. Retire la placa de base a la derecha. Súbala con ayuda de un destornilla-
dor y saque la placa de la estufa (ilustración 33).
h. Retire la placa de base a la izquierda deslizándola horizontalmente pri-
mero 3 cm hacia la derecha para poder sacarla después del foco de la
hoguera (ilustración 34 y 35).
4. Limpie el foco de la hoguera, la parte debajo del brasero y las placas con un
cepillo y una aspiradora.
5. Después de la limpieza vuelva a colocar en el foco de hoguera todas las piezas
que haya sacado en orden inverso.
6.7 COMPROBAR EL CIERRE DE LA PORTEZUELA DELANTERA
Compruebe el cierre de la puerta, controlando que no tenga fugas o daños, al me-
nos dos veces al año, la primera vez antes de que empiece la temporada. Si hiciera
