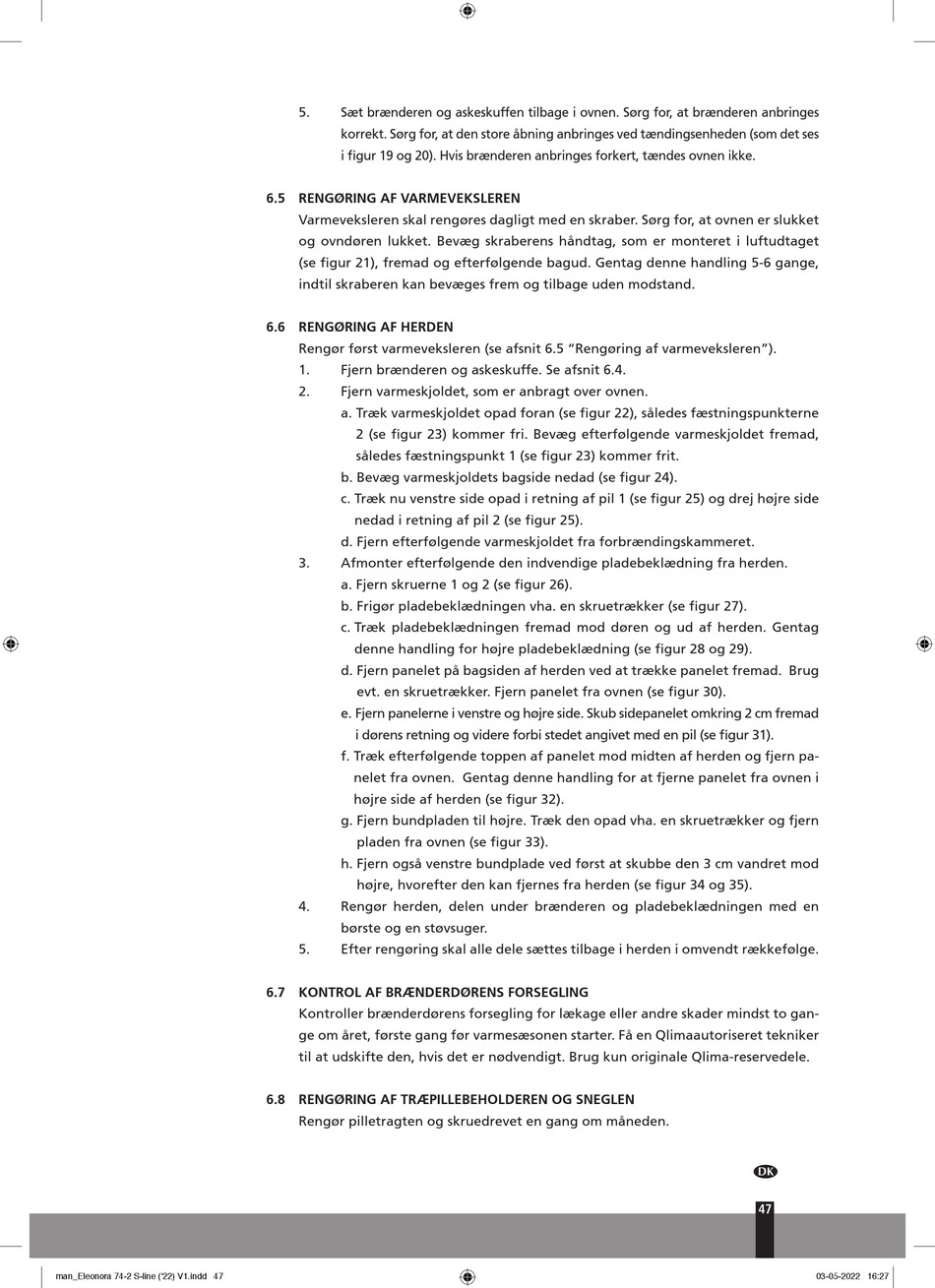

5. Sæt brænderen og askeskuffen tilbage i ovnen. Sørg for, at brænderen anbringes
korrekt. Sørg for, at den store åbning anbringes ved tændingsenheden (som det ses
i figur 19 og 20). Hvis brænderen anbringes forkert, tændes ovnen ikke.
6.5 RENGØRING AF VARMEVEKSLEREN
Varmeveksleren skal rengøres dagligt med en skraber. Sørg for, at ovnen er slukket
og ovndøren lukket. Bevæg skraberens håndtag, som er monteret i luftudtaget
(se figur 21), fremad og efterfølgende bagud. Gentag denne handling 5-6 gange,
indtil skraberen kan bevæges frem og tilbage uden modstand.
6.6 RENGØRING AF HERDEN
Rengør først varmeveksleren (se afsnit 6.5 "Rengøring af varmeveksleren").
1. Fjern brænderen og askeskuffe. Se afsnit 6.4.
2. Fjern varmeskjoldet, som er anbragt over ovnen.
a. Træk varmeskjoldet opad foran (se figur 22), således fæstningspunkterne
2 (se figur 23) kommer fri. Bevæg efterfølgende varmeskjoldet fremad,
således fæstningspunkt 1 (se figur 23) kommer frit.
b. Bevæg varmeskjoldets bagside nedad (se figur 24).
c. Træk nu venstre side opad i retning af pil 1 (se figur 25) og drej højre side
nedad i retning af pil 2 (se figur 25).
d. Fjern efterfølgende varmeskjoldet fra forbrændingskammeret.
3. Afmonter efterfølgende den indvendige pladebeklædning fra herden.
a. Fjern skruerne 1 og 2 (se figur 26).
b. Frigør pladebeklædningen vha. en skruetrækker (se figur 27).
c. Træk pladebeklædningen fremad mod døren og ud af herden. Gentag
denne handling for højre pladebeklædning (se figur 28 og 29).
d. Fjern panelet på bagsiden af herden ved at trække panelet fremad. Brug
evt. en skruetrækker. Fjern panelet fra ovnen (se figur 30).
e. Fjern panelerne i venstre og højre side. Skub sidepanelet omkring 2 cm fremad
i dørens retning og videre forbi stedet angivet med en pil (se figur 31).
f. Træk efterfølgende toppen af panelet mod midten af herden og fjern pa-
nelet fra ovnen. Gentag denne handling for at fjerne panelet fra ovnen i
højre side af herden (se figur 32).
g. Fjern bundpladen til højre. Træk den opad vha. en skruetrækker og fjern
pladen fra ovnen (se figur 33).
h. Fjern også venstre bundplade ved først at skubbe den 3 cm vandret mod
højre, hvorefter den kan fjernes fra herden (se figur 34 og 35).
4. Rengør herden, delen under brænderen og pladebeklædningen med en
børste og en støvsuger.
5. Efter rengøring skal alle dele sættes tilbage i herden i omvendt rækkefølge.
6.7 KONTROL AF BRÆNDERDØRENS FORSEGLING
Kontroller brænderdørens forsegling for lækage eller andre skader mindst to gan-
ge om året, første gang før varmesæsonen starter. Få en Qlimaautoriseret tekniker
til at udskifte den, hvis det er nødvendigt. Brug kun originale Qlima-reservedele.
6.8 RENGØRING AF TRÆPILLEBEHOLDEREN OG SNEGLEN
Rengør pilletragten og skruedrevet en gang om måneden.
