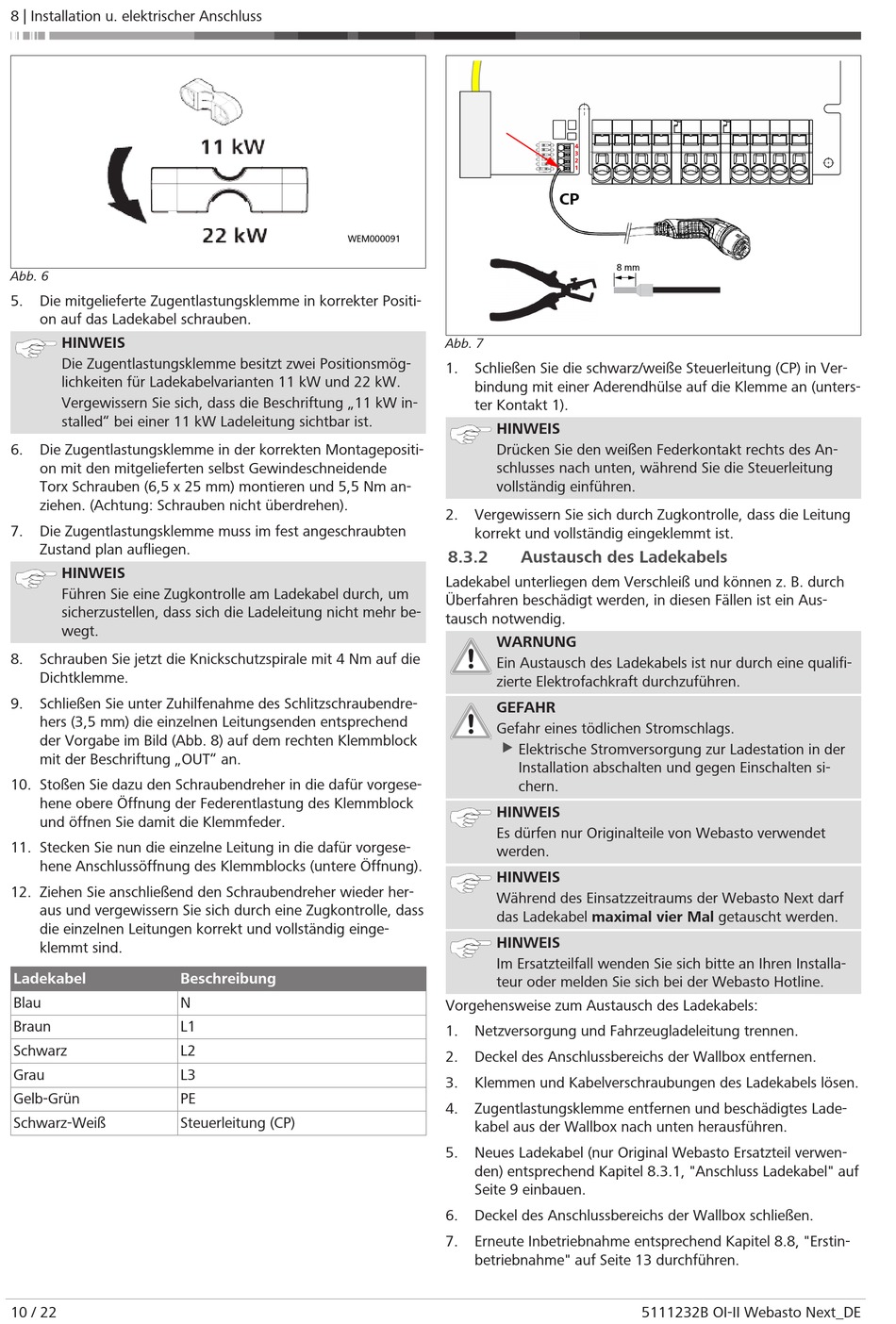

Webasto Next Bedienungsanweisung Und Einbauanleitung Seite 10

8 | Installation u. elektrischer Anschluss
Abb. 6
5. Die mitgelieferte Zugentlastungsklemme in korrekter Positi-
on auf das Ladekabel schrauben.
HINWEIS
Die Zugentlastungsklemme besitzt zwei Positionsmög-
lichkeiten für Ladekabelvarianten 11 kW und 22 kW.
Vergewissern Sie sich, dass die Beschriftung „11 kW in-
stalled" bei einer 11 kW Ladeleitung sichtbar ist.
6. Die Zugentlastungsklemme in der korrekten Montagepositi-
on mit den mitgelieferten selbst Gewindeschneidende
Torx Schrauben (6,5 x 25 mm) montieren und 5,5 Nm an-
ziehen. (Achtung: Schrauben nicht überdrehen).
7. Die Zugentlastungsklemme muss im fest angeschraubten
Zustand plan aufliegen.
HINWEIS
Führen Sie eine Zugkontrolle am Ladekabel durch, um
sicherzustellen, dass sich die Ladeleitung nicht mehr be-
wegt.
8. Schrauben Sie jetzt die Knickschutzspirale mit 4 Nm auf die
Dichtklemme.
9. Schließen Sie unter Zuhilfenahme des Schlitzschraubendre-
hers (3,5 mm) die einzelnen Leitungsenden entsprechend
der Vorgabe im Bild (Abb. 8) auf dem rechten Klemmblock
mit der Beschriftung „OUT" an.
10. Stoßen Sie dazu den Schraubendreher in die dafür vorgese-
hene obere Öffnung der Federentlastung des Klemmblock
und öffnen Sie damit die Klemmfeder.
11. Stecken Sie nun die einzelne Leitung in die dafür vorgese-
hene Anschlussöffnung des Klemmblocks (untere Öffnung).
12. Ziehen Sie anschließend den Schraubendreher wieder her-
aus und vergewissern Sie sich durch eine Zugkontrolle, dass
die einzelnen Leitungen korrekt und vollständig einge-
klemmt sind.
Ladekabel Beschreibung
Blau N
Braun L1
Schwarz L2
Grau L3
Gelb-Grün PE
Schwarz-Weiß Steuerleitung (CP)
10 / 22
WEM000091
Abb. 7
1. Schließen Sie die schwarz/weiße Steuerleitung (CP) in Ver-
bindung mit einer Aderendhülse auf die Klemme an (unters-
ter Kontakt 1).
HINWEIS
Drücken Sie den weißen Federkontakt rechts des An-
schlusses nach unten, während Sie die Steuerleitung
vollständig einführen.
2. Vergewissern Sie sich durch Zugkontrolle, dass die Leitung
korrekt und vollständig eingeklemmt ist.
8.3.2
Ladekabel unterliegen dem Verschleiß und können z. B. durch
Überfahren beschädigt werden, in diesen Fällen ist ein Aus-
tausch notwendig.
WARNUNG
Ein Austausch des Ladekabels ist nur durch eine qualifi-
zierte Elektrofachkraft durchzuführen.
GEFAHR
Gefahr eines tödlichen Stromschlags.
u
HINWEIS
Es dürfen nur Originalteile von Webasto verwendet
werden.
HINWEIS
Während des Einsatzzeitraums der Webasto Next darf
das Ladekabel maximal vier Mal getauscht werden.
HINWEIS
Im Ersatzteilfall wenden Sie sich bitte an Ihren Installa-
teur oder melden Sie sich bei der Webasto Hotline.
Vorgehensweise zum Austausch des Ladekabels:
1. Netzversorgung und Fahrzeugladeleitung trennen.
2. Deckel des Anschlussbereichs der Wallbox entfernen.
3. Klemmen und Kabelverschraubungen des Ladekabels lösen.
4. Zugentlastungsklemme entfernen und beschädigtes Lade-
kabel aus der Wallbox nach unten herausführen.
5. Neues Ladekabel (nur Original Webasto Ersatzteil verwen-
den) entsprechend Kapitel 8.3.1, "Anschluss Ladekabel" auf
Seite 9 einbauen.
6. Deckel des Anschlussbereichs der Wallbox schließen.
7. Erneute Inbetriebnahme entsprechend Kapitel 8.8, "Erstin-
betriebnahme" auf Seite 13 durchführen.
4
3
2
1
CP
8 mm
Austausch des Ladekabels
Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern.
