PL Montaż i podłączenie elektryczne
5. Ustawianie punktow krańcowych za pomocą kabla nastawczego/lub
wyłącznika
5.1. Podłączenie elektryczne za pomocą kabla nastawczego
Wskazówka:
Programowanie punktów krańcowych za pomocą wyłącznika, połączonego kablem,
jest możliwe tylko w trybie automatycznym.
Przy podłączaniu kabla nastawczego do siłownika należy zachować środki ostrożności:
Uwaga! Niebezpieczeństwo doznania obrażeń ciała w wyniku porażenia
prądem!
Kabel nastawczy podłączyć przed podaniem napięcia!
Uwaga!
Pięć żył kabla nastawczego połączyć zgodnie z kolorem do żyły kabla zasilającego
siłownika.

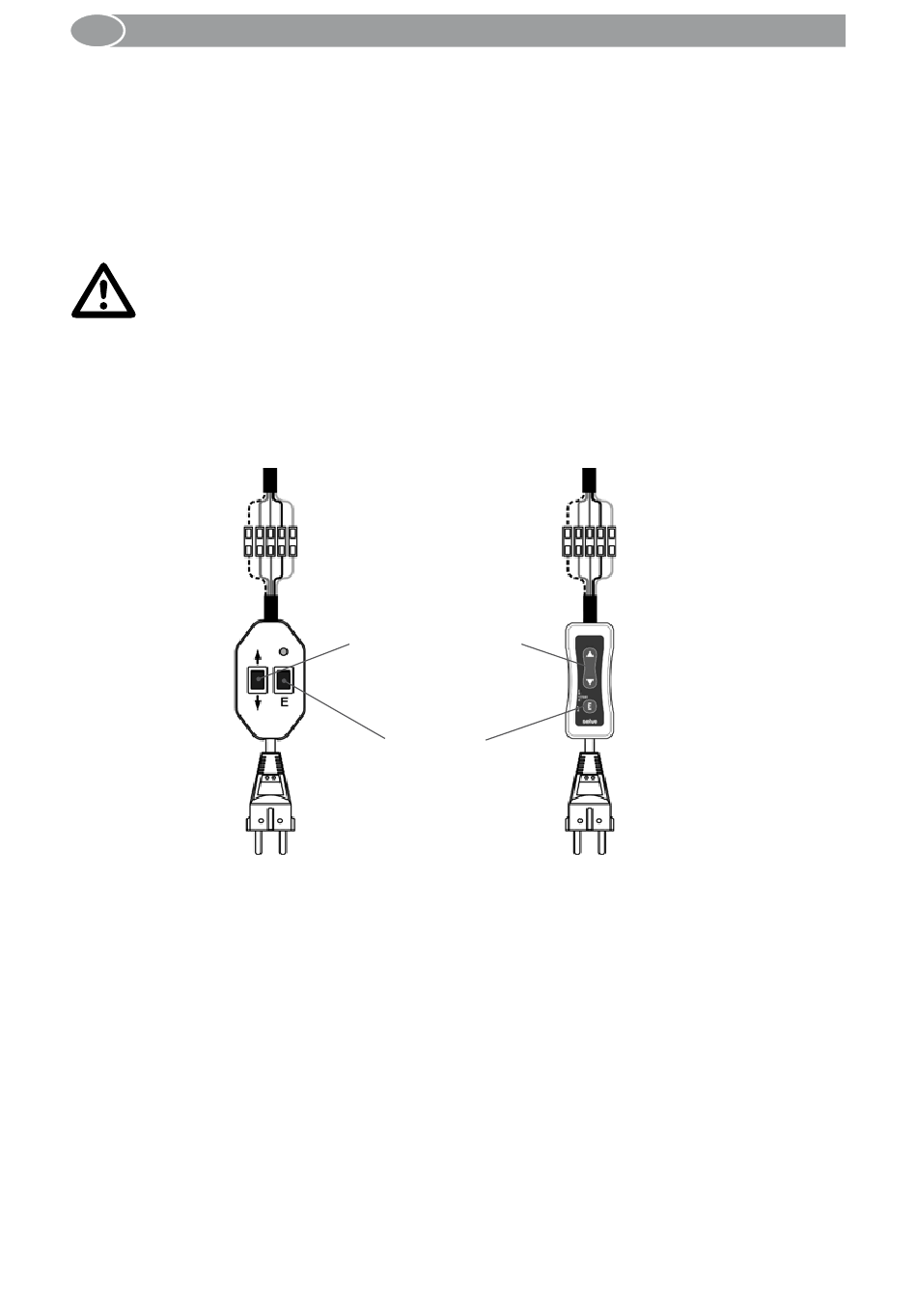

Kabel nastawczy SELVE
art. 290109
Uwaga: Przewód L1 (= brązowy) zawsze podłączać do napięcia ciągłego 230 V, nawet
jeśli napęd jest połączony z wyłącznikiem lub przełącznikiem nastawczym tylko do
celów regulacji.
Wskazówka: Poniższe ustawienia można przeprowadzić zarówno za pomocą kabla
nastawczego SELVE (nr art. 290109), jak również za pomocą nowego uniwersalnego
kabla nastawczego SELVE (nr art. 291009).
Uniwersalny kabel nastawczy SELVE
GÓRĘ = kabel szary
DÓŁ = kabel czarny
N = kabel niebieski
L1 = kabel brązowy
PE = kabel żółto­zielony
Panel sterowania
w górę/w dół
Przycisk E
84
art. 291009
