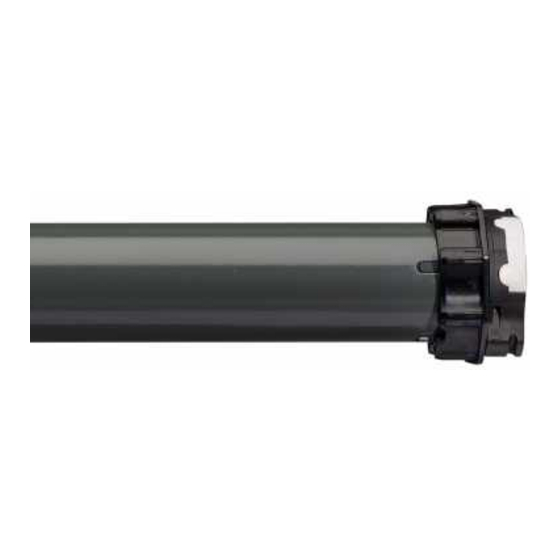

Lineco

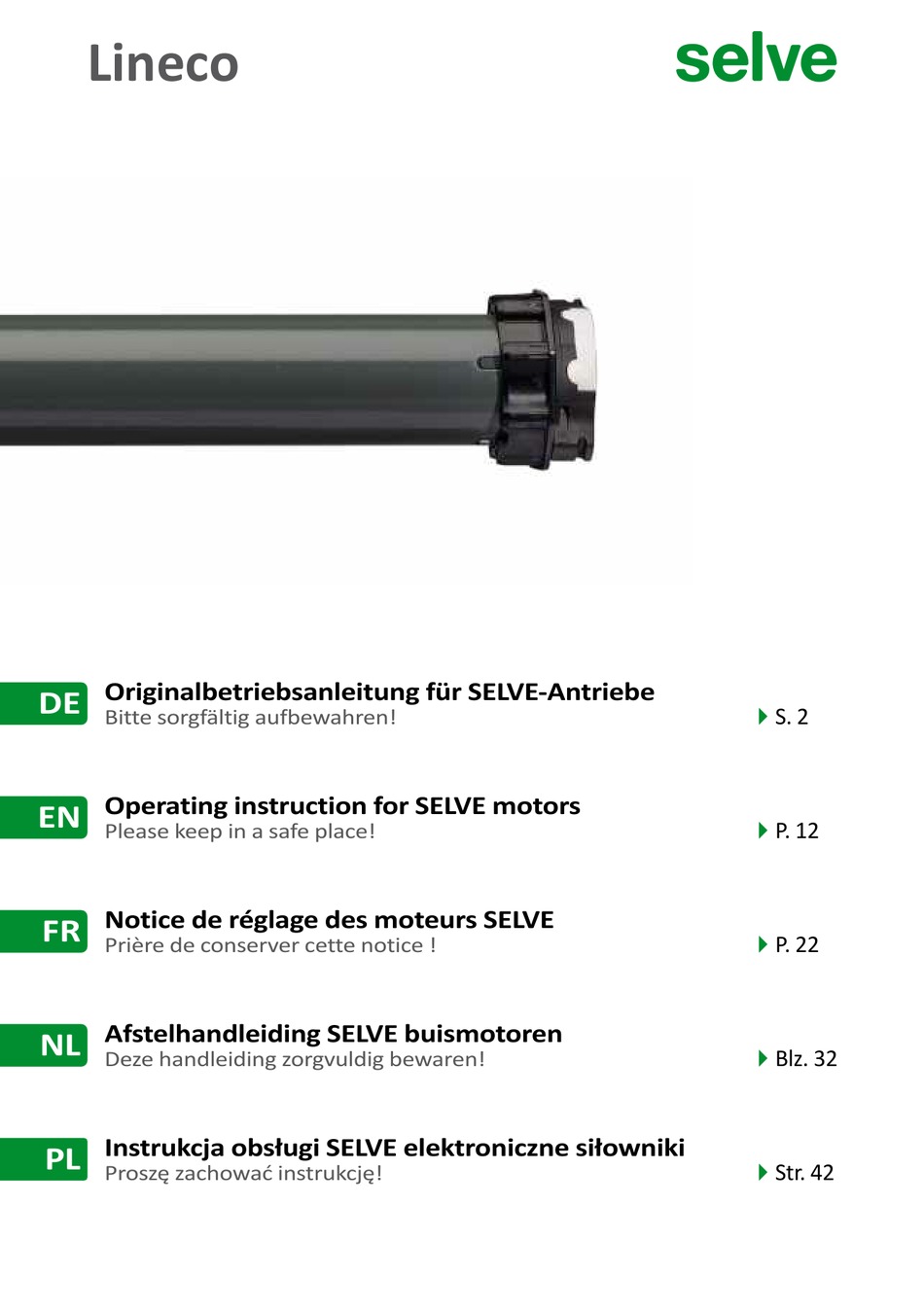

Originalbetriebsanleitung für SELVE-Antriebe
DE
Bitte sorgfältig aufbewahren!
Operating instruction for SELVE motors
EN
Please keep in a safe place!
Notice de réglage des moteurs SELVE
FR
Prière de conserver cette notice !
Afstelhandleiding SELVE buismotoren
NL
Deze handleiding zorgvuldig bewaren!
Instrukcja obsługi SELVE elektroniczne siłowniki
PL
Proszę zachować instrukcję!
S. 2
P. 12
P. 22
Blz. 32
Str. 42
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Selve Lineco-Serie
Inhaltszusammenfassung für Selve Lineco-Serie
- Seite 1 Bitte sorgfältig aufbewahren! Operating instruction for SELVE motors P. 12 Please keep in a safe place! Notice de réglage des moteurs SELVE P. 22 Prière de conserver cette notice ! Afstelhandleiding SELVE buismotoren Blz. 32 Deze handleiding zorgvuldig bewaren! ...
-
Seite 2: Sicherheitshinweise
DE Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Be trieb! Warnung! Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·... - Seite 3 • Der Antrieb ist nur im eingebauten Zustand funktionsfähig und darf nur im spannungsfreien Zustand angeschlossen werden. Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter und Kupplungen aus dem aktuellen SELVEKatalog ver wendet werden. Der kleinste Wellendurchmesser für SELVE Antriebe der Baureihe 2 beträgt 50 mm.
- Seite 4 Gewaltanwendung, Fremdeingriff in den Antrieb oder nachträg liche Veränderungen an der Anlage sowie Nichtbeachtung der Sicherheitshinweise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVEOriginalteile und Zube hör. Bitte beachten Sie hierfür den aktuellen SELVEKatalog.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVEAntriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVEAntriebs und beachten Sie die Sicherheitshinweise. -
Seite 6: Informationen Zu Eigenschaften Des Antriebs
DE Informationen zu Eigenschaften des Antriebs 2. Informationen zu Eigenschaften des Antriebs 2.1. Bestimmungsgemäße Verwendung Der Antriebstyp Lineco ist ohne Einstellung der Endlagen sofort betriebsbereit und darf nur für den Betrieb von Roll läden ein gesetzt werden. 2.2. Eigenschaften Der Antrieb benötigt drei vollständige Auf und Abfahrten, um seine Endpositionen einzulernen und Überlastschutz in Aufwärtsrichtung und Hinderniserkennung in Abwärtsrichtung optimal einzurichten. -
Seite 7: Montage Und Elektrischer Anschluss
Montage und elektrischer Anschluss 3. Montage und elektrischer Anschluss Achtung! Verletzungsgefahr durch Stromschlag! Anschluss nur im spannungsfreien Zustand! Der Antrieb ist nur im eingebauten Zustand funktionsfähig. Warnung! 3.1. Einbau des Antriebs in die Welle 1. Laufring und Kupplung entsprechend der Wellengröße festlegen. 2. -
Seite 8: Ablagerung Des Antriebs
Montage und elektrischer Anschluss 3.2. Ablagerung des Antriebs Generell können SELVEAntriebe über die Außenkontur des Motorkopfes oder über einen eingesteckten Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen verschiedene Motorlager zur Verfügung. Außerdem können verschiedene Flansche oder Montageplatten vorgeschraubt werden. Bei Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer Anschlag vorhanden sein, um ein axiales Verschieben des Vierkants zu verhindern. -
Seite 9: Montage Und Demontage Der Steckerleitung
Montage und elektrischer Anschluss 3.3. Montage und Demontage der Steckerleitung Die Steckerleitung ist noch nicht durchgängig bei allen Motortypen implementiert, einige Motortypen werden noch mit fester Leitung ausgeliefert. Achtung! Verletzungsgefahr durch Stromschlag! Bei ausgesteckter Steckerleitung muss die Leitung spannungsfrei sein! Warnung! Zur Montage der Steckerleitung die Steckerleitung spannungsfrei schalten. -
Seite 10: Inbetriebnahme
DE Inbetriebnahme 4. Inbetriebnahme 4.1. Auslieferungszustand und Inbetriebnahme Für den Betrieb sind zwingend feste Wellenverbinder/Hochschiebesicherungen und feste Stopper/Endleisten notwendig. Schalten Sie die Spannungsversorgung aus und schließen Sie den Antrieb an das Bedienelement an. Bedienung Fahrt Stimmt die Fahrtrichtung des Antriebs mit den Angaben für „Auf“... -
Seite 11: Reset
